а)
б)

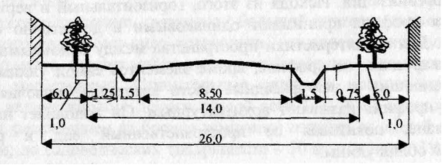

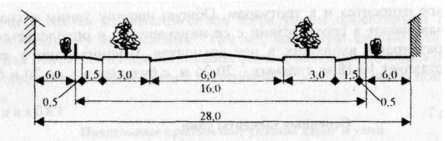

Рисунок 2 – Примеры архитектурных профилей улиц:
а) главная с одноэтажной застройкой,
б) второстепенная, жилая улица
При трассировании улиц принимают во внимание господствующее направление ветров, их повторяемость и силу. Это связано с тем, что ветры вентилируют улицы или являются причиной сквозняков на них, а также способствуют распространению огня при пожарах, переносу пыли и снега.
Транзитное движение, связанно с большой интенсивностью грузового и пассажирского автомобильного транспорта. Автомобильная дорога к производственной зоне строится в обход поселения на расстоянии до жилой застройки 100 метров.
Трассирование обеспечивает разбивку селитебной территории на кварталы длиной 300 метров, а ширина квартала зависит от площади приусадебного участка, составляет 120 м.
Результат трассирования – сеть улиц и проездов, связанных между собой, с главными улицами и проходящими рядом с жилой зоной поселковыми дорогами.
Одно из главных условий, которое необходимо при этом соблюдать, - пересечение всех улиц под прямым углом.
4.2 Размещение участков при усадебных и блокированных домах
Размещая участки, учитывают следующее:
а) для удобства организации территории села участок при усадебном доме принимается равным 0,2 га.
При планировке участков и размещении зданий на них следует учитывать санитарные требования, солнечную инсоляцию жилых помещений.
б) при блокированных домах, на одну квартиру выделяется 0,075 га, для размещения хозяйственных построек.Участки блокированных домов делят на равные части. Наиболее целесообразные варианты деления участков при доме показаны на рисунке 3.

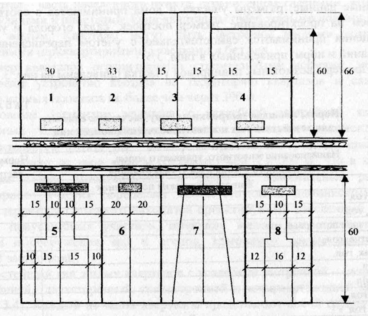

Рисунок 3 - Варианты планировки участков при жилых домах:
1 - усадебный одноквартирный дом с участком 0,2 га;
2 - усадебный одноквартирный дом с участком 0,2 га,
3 - усадебный двухквартирный дом с участком 0,2 га,
4 - усадебный двухквартирный дом с участком 0,18 га;
5 - блокированный четырехквартирный дом с участком 0,3 га;
6 - блокированный двухквартирный дом с участком 0,24 га;
7 - блокированный четырехквартирный дом с участком 0,3 га,
8 - блокированный трехквартирный дом с участком 0,24 га.
Вдоль улицы дома должны располагаться как можно ближе друг к другу, но с обеспечением противопожарных норм.
4.3 Организация жилых территорий
Участки при усадебных, блокированных домах создают кварталы жилых территорий.
Квартал – часть населенного пункта, ограниченная главными, второстепенными улицами и проездами. Если квартал застроен жилыми домами, то его называют жилым. Размер кварталов 300 метров.
При усадебной застройке – кварталы с односторонней, двухсторонней застройкой. Участки имеют прямоугольную форму.
Кварталы с секционными домами застраиваются групповым типом.
Групповой прием застройки наиболее распространен при возведении домов секционного типа. Суть его в том, что несколько жилых домов объединяют в единую композицию с внутренним озелененным двором для игр детей, отдыха жителей и размещения площадок. Входы в дома обращены внутрь двора и к ним подводят внутригрупповые проезды. Эти проезды проектируют вдоль фасадов с входами на расстоянии 3-6 м от них. Для удобства разъездов и разворота транспорта на них устраивают расширения, а в конце тупиковых проездов – разворотные площадки. Вблизи группы домов сооружают гаражи и стоянки автомобилей и мотоциклов личного пользования.
В селе «Исутору» проектируется квартал с секционными домами (их размеры приведены в списке проектируемых зданий и сооружений). Во дворе группы следует разместить площадки для хозяйственных целей, детскую, спортивную и для отдыха взрослых.
4.4 Планировка участков общественного назначения
Основные условия размещения общественных зданий: удобство посещения их населением, удобство работы в них и удобство эксплуатации этих зданий.
Краткая характеристика наиболее массовых типов общественных зданий и сооружений, а также условий их размещения приведена ниже:
1) детские дошкольные учреждения, имеющие в своем составе два основных помещения: игровую комнату-столовую и спальню. На участке, кроме зеленых насаждений, находятся теневые навесы, устройства и оборудование для игр и занятий и другие элементы благоустройства. Здание располагается на расстоянии 10 м от дороги. Ориентировано так, чтобы в игровых комнатах обеспечивалась непрерывная трехчасовая продолжительность инсоляции.
2) общеобразовательные школы. Здание школы на участке занимает центральное место. Расстояние от него до дороги и ориентация здания такие же, как у яслей-сада. На участке размещают площадки для учебных занятий, спорта, массовых игр. Школа находится возле стадиона.
3) административные здания и предприятия связи. Здание местной администрации находится на площади. На нем размещают само здание, небольшую площадку для собраний, хозяйственный дворик, озеленение территории по внутренней границе полосой зеленых насаждений 6-10 метров шириной. Здание связи и банка располагается на центральной улице.
4) спортивно-парковая территория. Планировку спортивно-парковой территории начинают с размещения стадиона, площадки для волейбола и так далее. Эти объекты размещаются одновременно с параллельной организацией двух основных зон парка – тихого и активного отдыха.Зеленые насаждения должны занимать не менее 35 % территории.
В зоне тихого отдыха проектируются только прогулочные дорожки, аллеи и беседки. Зеленые насаждения должны размещаться на 60 % ее территории.
Разместив все сооружения и площадки, создают систему садово-парковых дорожек и аллей, соединяющих все объекты друг с другом, с клубом, с главным входом и другими входами с улиц. Рядом со спортивно-парковой территорией строится клуб.
Глава 5 Планировка и застройка производственных территорий
К планировке территорий производственного назначения относится все, что связано с размещением и компоновкой производственного оборудования. Она предусматривает обеспечение площадей, необходимых для расстановки зданий и сооружений, производственного оборудования, мест стоянки машин и механизмов, животных, материалов и продукции, обеспечивающих производственные процессы.
Цель планировки – обеспечить экономичное в работе и безопасное в связи с охраной труда размещение рабочих площадей, оборудования, материалов и машин.
В состав планировки производственных территорий входят производственные здания и сооружения, обеспечивающие законченный цикл отдельных производственных операций.
5.1 Производственные комплексы
Производственный комплекс – это группа производственных зданий и сооружений, расположенных на компактной территории, связанных технологическим процессом и общими транспортными и энергетическими устройствами.
По своему назначению производственные комплексы сельскохозяйственных предприятий подразделяют на две основные группы: комплексы по производству товарной продукции сельскохозяйственного назначения и комплексы общехозяйственного назначения.
К первой группе относят КРС, теплично-парниковые. Во вторую группу входят комплексы, обслуживающие все производство сельскохозяйственного предприятия: машиноремонтный комплекс, строительный двор, складской комплекс, прочие здания.
5.2 Порядок проектирования производственной зоны
После расчета территории, потребной для производственных комплексов и в целом для всей производственной зоны населенного пункта, приступают к размещению отдельных комплексов и участков (глава 2).
5.2.1 Размещение комплексов в границах зоны
Теплично-парниковый комплекс расположен рядом с животноводческими комплексами для обеспечения минимального расстояния доставки в них навоза как биотоплива.
Размещая комплексы, следует одновременно проектировать и дороги, позволяющие достигнуть въезда в каждый из них как от жилой зоны, так и с любого участка землепользования. При этом протяженность дорог должна быть минимальной.
Таким образом, при размещении комплексов учитывают следующие конкретные требования:
а) организационно-хозяйственные – размещение комплексов относительно сельскохозяйственных угодий, севооборотов, дорог и скотопрогонов, а также пути сообщения с ними, минуя жилую зону;
б) санитарно-гигиенические и зооветеринарные – соблюдение санитарных разрывов до жилых и общественных зданий и зооветеринарных разрывов между животноводческими комплексами; расположение производственных комплексов относительно рельефа, направления ветров, течения рек и ручьев.
5.2.2 Размещение зданий и сооружений в комплексах
Главным принципом планировки и застройки любого производственного комплекса является учет рациональной технологии производства.
Между зданиями и сооружениями в комплексах, кроме санитарных и зооветеринарных, должны соблюдаться и противопожарные разрывы.
При проектировании животноводческих комплексов необходимо предусматривать не только здания и сооружения, но и выгульные дворы при них.
5.2.3 Общие требования к застройке комплексов
Расстояния между зданиями принимаются наименьшими для обеспечения минимальных затрат при строительстве инженерных коммуникаций и оборудования, но оптимальными по сравнению с технологическими, противопожарными, санитарными и зооветеринарными разрывами между зданиями.
Каждый комплекс должен быть территориально самостоятельным и отделяться от прилегающих комплексов и дорог заборами и полосами зеленых насаждений шириной 6-10 метров.
Из всех производственных зданий только животноводческие и птицеводческие требуют строгой ориентации по странам света.
Групповой прием применяется в комплексах, в которых производственный процесс объединяет несколько операций и в каждой из них задействовано более одного здания.
Вдоль внутренних границ комплексов здания размещают по прямым на расстоянии 6 м и более от оград и зеленых насаждений для обеспечения объезда здания со всех сторон пожарной машиной.
Соблюдение четких, прямых линий застройки обеспечивает строгий порядок в системе размещения зданий, облегчает организацию производственных процессов, их механизацию и автоматизацию, оборудование инженерным благоустройством и перенос проекта планировки в натуру.
5.3 Виды комплексов и их застройка
5.3.1 Комплексы крупного рогатого скота
Для крупного рогатого скота применяют две системы содержания – привязную и беспривязную.
При привязном содержании скот размещают в стойлах на привязи. В течение дня животным (за исключением скота на откорме) устраивается прогулка продолжительностью не менее двух часов.
Основными на ферме являются помещения для содержания животных, вспомогательными – склады с кормами, кормоприготовительная и другие.
Расстановка животноводческих зданий в производственной зоне комплекса решается рядовым приемом. Выгульные дворы размещаются у продольных стен животноводческих зданий.
Кормовая группа зданий размещается ближе к помещениям с наибольшим поголовьем взрослых животных. Так как силос требует дополнительной обработки, то силосохранилища располагаются ближе к кормоприготовительной.
Навозохранилища размещаются за границами фермы с соблюдением установленного разрыва и удобства доставки к ним навоза от животноводческих зданий.
Сараи или навесы для текущих запасов грубых кормов и подстилки можно разместить в кормовой группе зданий.
5.3.2 Теплично-парниковый комплекс
Теплично-парниковое хозяйство размещено на участке, хорошо прогреваемым солнцем, имеющих юго-восточную экспозицию склонов.
Проектирование начинается с зонирования территории комплекса. Предусматриваются зоны теплиц, парников и открытого утепленного грунта.
Расположение теплиц применяют рядовое с обособленными теплицами, размещают их с разрывом 5-6 м.
Квартал парников представляет собой 25 парников по 20 рам каждый. Склады и подсобные помещения размещаются при въезде на участок комплекса, а некоторые по границам комплекса.
5.3.3 Складской комплекс
Территория складского комплекса предназначена для хранения и обработки семенных, страховых и продовольственных фондов сельскохозяйственных культур и для хранения различных материальных ценностей. Она делится на зоны в соответствии с видами обрабатываемой и хранимой продукции (зерновая, овощная и другие).
Ближе к въезду на участке комплекса располагается навес для автовесов, который с одинаковым удобством должен использоваться всеми группами складского комплекса.
В зонах комплекса все здания располагаются в технологической последовательности.
5.3.4 Машиноремонтный комплекс
Машиноремонтный комплекс любого сельскохозяйственного предприятия предназначен для хранения, периодических осмотров, технического обслуживания, текущего и капитального ремонтов машин. Комплекс включает помещения по ремонту, хранению машин и открытые площадки для стоянки машин.
