Текст из файла (страница 2)

- сопротивления теплоотдачи соответственно внутренней и наружной поверхности стен,

- требуемое (необходимое) сопротивление теплоотдачи стены получаемое по формуле 1;

- термическая (тепловое) сопротивление слоя штукатурки, .

Для стен из сборных панелей формула 2 примем следующий вид:

где - искомая толщина стеновой панели, м;

- коэффициент теплопроводимости материала панели,

- тепловой (термическое) сопротивление теплопередачи отдельного слоя с двух сторон панели; принять толщину каждого отделочного слоя м, коэффициент теплопроводности .

Полученное расчетное значение кирпичной кладки округлить до ближайшего стандартного размера кирпичных стен: в 1,5 кирпича - 0,38 м; в 2 кирпича - 0,51 м. Стандартная толщина стеновых панелей: 0, 20; 0,25; 0,30; 0,40 м. Расчетная схема покрытия промышленного здания показана на Рис.6. Толщина слоя утеплителя (тепловой изоляции) покрытия определяется по формуле, аналогичной предыдущим:

В формуле - коэффициенты теплопроводности материалов;

- толщина слоев, входящих в покрытие.

Расчет под пристенную колонну. Определяем площадь и ширину квадратной подошвы фундамента при осевой нагрузке по следующей формуле:

где F - площадь подошвы фундамента, ;

- нагрузка, передаваемая от наземной части здания на фундамент колонны (для одноэтажных зданий с сеткой колонн 6х12 м принять, в среднем принять 50 т);

- расчетная сопротивление грунта, ;

- плотность материала фундамента, ; для железобетонного фундамента ;

- 0,85 - коэффициент учитывающий форму фундамента и соотношение объемных весов фунта и материала фундамента;

- глубина заложения подошвы фундамента, м;

- ширина квадратной подошвы фундамента, м.

Конструирование фундамента. Расчет уступов. Для зданий применяют колонны квадратного сечения 0,4 х 0,4 м с заглублением их от нулевой отметки (уровня чистого пола) на 0,9 м.

В связи с этим глубина заложения фундамента для южных районов может быть больше глубины промерзания грунтов по конструктивным соображениям: чтобы колонна не продавила дно стакана фундамента, его толщину можно взять равной 0,3 м; добавляя ее к отметке низа колонны, получим отметку подошвы фундамента, равную - 1,2 м.

Расчет:

а) теплотехнический расчет стены

определяем толщину сборных панелей наружной стены

=2 = 0,052 Вт/

Принимаем стандартное значение толщины стены м.

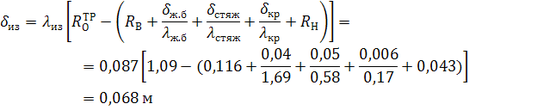

б) теплотехнический расчет покрытия

Принимаем стандартное значение толщину теплоизоляции: м: 2 слоя плит из минеральной ваты толщиной - 40мм.

в) Расчет фундамента

принимаем стандартное значение

Расчет уступов:

Ширина уступов фундамента:

С=0,4м; b=0,8м;

Общая высота уступов фундамента:

h= (H-0,85) =2,2-0,85=1,35 м

Принимаем три уступа высотой 0,35; 0,4 и 0,6м и шириной 0,15; 0,2 и 0,2м.

Расчетная схема определения ширины и высоты уступов фундамента при осевой нагрузки на него.

Расчетная схема наружной стены промышленного здания.

Расчетная схема покрытия промышленного здания.

3. Расчет системы водяного отопления

Определение расхода тепла на отопление здания.

Ориентировочный подсчет тепловых потерь здания тепловой мощности системы отопления произвести по укрупненным показателям.

Расчетную величину тепловых потерь зданием определить по формуле:

где - удельная тепловая характеристика (принять для мясных предприятий ; для молочных ;

- объем здания по наружному обмеру (с учетом толщины стен и покрытия), ;

- соответственно температура внутреннего и наружного воздуха в помещении.

При расчете тепловой мощности системы отопления учесть тепловыделения производственного оборудования в размере 30% от тепловых потерь ;

Определение поверхности нагревательных приборов.

Произвести вычисления общей поверхности F нагревательных приборов по величине найденной тепловой мощности системы отопления .

где - расчетный коэффициент теплопередачи относительно прибора, зависит от типа прибора, вида теплоносителя ;

- температура поверхности нагревательных приборов

- температура воздуха в нутрии помещения.

Определение числа секций в нагревательных приборов:

где - площадь поверхности одной секции нагревательного прибора,

Определение числа секций в одном нагревательном приборе:

где - число нагревательных приборов.

Расчет:

Исходные данные:

Местоположения здания - город Иркутск (мясокомбинат).

Тип нагревательных приборов - М-140.

Теплоноситель: вода .

Размеры отапливаемого помещения 72х24 м.

а) определение теплопотерь здания

м³

б) определение мощности отопительной системы

в) определение площади поверхности всех нагревательных приборов

г) определение числа секций во всех нагревательных приборах

д) определение числа секций в одном нагревательном приборе

4. Расчет приточной вентиляции

Круглые стальные воздуховоды проложить под потолком вдоль колонн. Вентилятор, фильтр, калорифер разместить в приточной камере на антресоли. Расстояние между отверстиями принять 6 - 12 м. Общую длину воздуховода принять в соответствии с длиной здания. Подбор воздушного фильтра. Воздушный фильтр для очистки наружного воздуха от пыли подобрать по коэффициенту очистки ε и начальной концентрации пыли q_н

Коэффициент очистки, указанный в технической характеристике, должен быть больше найденному по расчету или больше его.

Определить рабочую поверхность фильтра и число стандартных секций.

Рабочую поверхность вычислим по формуле:

где - удельная нагрузка на фильтра,

- производительность системы вентиляции

Число стандартных секций

где - рабочая площадь поверхности одной секции, .

Определение диаметров воздуховодов

где - расход воздуха на n-ом участке ;

- скорость воздуха на участке, .

где - расход воздуха через одно приточное отверстие ;

- число приточных отверстий одной вентиляционной системы.

Расчет:

Исходные данные:

Воздухообмен

Начальная концентрация пыли ровна

Конечная концентрация пыли ровна

Размеры вентилируемого помещения 72х24.

а) подбор воздушного фильтра:

По найденному значению и начальной концентрации пыли выбираем масляной самоочищающийся фильтр КдМ. К с параметрами g=20 мг/м³, =90%, L_уд=11000 м³/ч, рабочая поверхность фильтра равна 1.8 м², сопротивление фильтра 100 Па.

Рабочую поверхность фильтра находим по формуле:

Число стандартных секций:

б) определение диаметра воздуховодов

Таблица 1-Расчетные параметры приточной вентиляции

№ участка	Длина участка, м	Расход воздуха по участкам, м3/ч	Расчетная скорость воздуха, м/с	Диаметр воздуховода, мм
				расчетный	стандартный
1-2	12	10000	12	544	560
2-3	12	8000	10	533	560
3-4	12	6000	8	516	500
4-5	12	4000	6	486	500
5-6	12	2000	4	421	450

в) подбор вентилятора, центробежный вентилятор типа Ц-4-70 подбирается по величине воздухообмена для одной вентиляционной установки.

Полное давление . КПД = 0,8. По номограмме подбираем вентилятор №3 (Ц-4-70№3).

5. Расчет водопроводной сети

За основу принять тупиковую схему, показанную на рисунке 12 (методичка), и вычертить ее в соответствии с размерами здания в пояснительной записке. Водозаборные краны установить по средним колоннам, на расстоянии 12 метров друг от друга. Расход воды на любом участке тупиковой схемы находят как сумму расходов последующих потребителей.

Определение диаметров труб:

где - расчетный расход воды на n-ом участке, ;

- скорость движения воды в трубах .

Определение потерь напора в трубах.

Потери напора на трение определить по каждому участку: 1-2, 2-3 и т.д. по формуле:

где - длина участка в метрах;

- гидравлический уклон, м.

Потери напора в местных сопротивлениях можно принять равными 20% от суммарных потерь напора на трение:
