W_нт = 2 * (7 * 20^2/6 - 2 * 7 * 1.6^2/6) = 921 см³.

σ = 11.7 * 1000/921 = 12.7 МПа < R_c * m_в = 13 * 1 = 13 МПа,

следовательно, напряжение в накладках менее максимально допустимого.

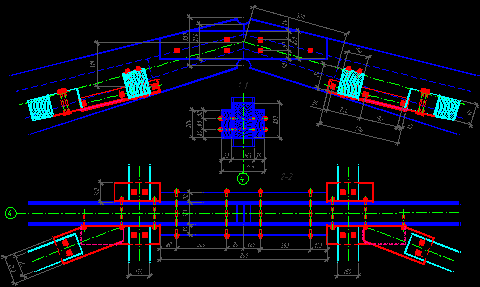

Рисунок 12. Коньковый узел

4. Мероприятия по защите конструкций от возгорания, гниения и поражения биологическими вредителями

а) Защита от возгорания

Мероприятия по защите конструкций от возгорания:

химические - нанесение на поверхность конструкций антипирена ОФП-9,конструкционные - деревянные конструкции разделены на части противопожарными преградами из несгораемых материалов.

б) Защита от гниения и поражения биологическими вредителями

Мероприятия по защите конструкций от гниения и поражения биологическими вредителями:

химические - нанесение на поверхность конструкций антисептической пасты ПАФ-ЛСТ и влагозащитного лака,

конструкционные - заключаются в обеспечении их воздушно-сухого состояния путем устройства гидро- и пароизоляции; отвода воды с крыши; применения водонепроницаемой наружной обшивки; устройства хорошей вентиляции.

5. ТЭП проекта

Расход древесины на 1 плиту покрытия П1- 0.303 м³.

Расход древесины на 1 раму РДП24-3-1 - 1.943 м³.

Расход металла на 1 раму РДП24-3-1 - 294.34 кг.

Таблица 10

Расход материалов

Материал	Расход
	на здание	на 1 м2 площади
Древесина	83 м 3	0.07 м 3
Металл	3.53 т	3 кг

Коэффициент расхода металла на одну раму:

к_м =100 * m_мет / m_др,

где m_мет - расход металла на одну раму, кг;

m_др - расход древесины на одну раму, кг.

к_м = 100 * 294.34/ (1.943 * 500) = 30.3%.

Коэффициент собственного веса рамы:

к_{с. в} =1000 * g_{с. в} / ( (g_{с. в} + g_н) * l),

где g_{с. в} = (m_мет + m_др.) * 9.81/ (В * l) = (294.34 + 1.943 * 500) * 9.81/ (4.5 * 24 *1000) = 0.11 кН/м^2,к_{с. в} =1000 * 0.11/ ( (0.11 + 1.501) * 24) = 4.1

Список использованных источников

1. СНиП 2.01.07-85*. Нагрузки и воздействия. Минстрой РФ. Москва. 1996.

2. СНиП II-23-81*. Стальные конструкции. Нормы проектирования. Москва. 1982

3. СНиП II-25-80. Нормы проектирования. Деревянные конструкции. Стройиздат. Москва. 1983.

4. Конструкции из дерева и пластмасс. Иванов В.А., Клименко В.З. Вища школа. Киев. 1981.

5. Конструкции из дерева и пластмасс. Легкие ограждающие конструкции покрытий из эффективных материалов. Учебное пособие. Малбиев С.А. ИИСИ. Пермь. 1990.

6. Методические указания по курсовому проектированию для студентов специальности "Промышленное и гражданское строительство". Конструкции из дерева и пластмасс. Расчет и конструирование деревянных рам. Ибрагимов А.М. ИИСИ. 1989.

7. Методические указания по курсовому проектированию для студентов специальности "Промышленное и гражданское строительство". Конструкции из дерева и пластмасс. Расчет и конструирование трехшарнирных клеефанерных рам. Ибрагимов А.М. ИИСИ. 1991.

8. Строительные конструкции. Учебное пособие. Малбиев С.А., Телоян А.Л., Лопатин А.Н. Пермь. 2006.
