ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ПЕРМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Кафедра строительных конструкций

Курсовой проект

по теме:

МНОГОЭТАЖНОЕ ПРОИЗВОДСТВЕННОЕ ЗДАНИЕ

Выполнил: студент группы ПГС - 43

Арсенов Н.В.

Проверил: ассистент каф. СК

Смирнов А.Ю.

Пермь 2010

Содержание

Исходные данные для проектирования

1 Компоновка конструктивной схемы здания

1.1 Выбор несущих конструкций каркаса

1.2 Мероприятия по обеспечению жесткости и устойчивости каркаса

2 Статический расчет поперечной рамы

2.1 Назначение размеров элементов рамы и определение нагрузок, действующих на раму

2.1.1 Назначение предварительных размеров элементов рамы

2.1.2 Сбор нагрузок на перекрытие и покрытие

2.1.3 Уточнение размеров элементов рамы

2.1.4 Определение жесткостей элементов рамы

2.2 Расчетная схема и статический расчет поперечной рамы

2.3 Перераспределение усилий, построение огибающих эпюр

2.4 Вычисление продольных сил в колоннах первого этажа

3 Проектирование панели перекрытия

3.1 Назначение размеров и выбор материалов. Сбор нагрузок на продольные ребра. Расчетная схема. Определение усилий

3.2 Расчет панели на прочность по нормальному сечению

3.3 Вычисление геометрических характеристик приведенного сечения

3.4 Определение потерь предварительного напряжения и усилия обжатия

3.5 Расчет панели на прочность по наклонному сечению

3.6 Расчет панели по второй группе предельных состояний

3.7 Расчет полки панели

4 Проектирование ригеля

4.1 Расчет прочности ригеля по нормальному сечению

4.2 Расчет прочности ригеля по наклонному сечению

4.3 Построение эпюры материалов

4.3.1 Определение мест фактического обрыва нижних стержней

4.3.2 Определение мест фактического обрыва верхних стержней

5 Проектирование колонны

5.1 Расчет колонны на устойчивость и прочность

5.2 Расчет консоли колонны

5.3 Расчет стыка ригеля с колонной

6 Проектирование монолитного перекрытия

6.1 Компоновка конструктивной схемы монолитного перекрытия

6.2 Расчет и конструирование монолитной плиты

6.2.1 Определение шага второстепенных балок

6.2.2 Выбор материалов

6.2.3 Расчет и армирование плиты

6.3. Расчет по прочности второстепенной балки

6.3.1 Назначение размеров второстепенной балки и статический расчет

6.3.2 Расчет прочности второстепенных балок по нормальному сечению

6.3.3 Расчет прочности второстепенных балок по наклонному сечению

Библиографический список

ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

Номер зачетной книжки – 06076.

Шифр № 276.

Количество этажей – n_эт=6.

Высота этажа – h_эт=3.3 м.

Количество пролетов – N=3 шт.

Район строительства – город Иваново.

Пролет здания L=6.4 м.

Шаг колонн здания B=5.8 м.

Нормативная временная нагрузка на междуэтажное перекрытие Р=14 кН/м².

Условное расчетное сопротивление основания R₀=0.27 МПа.

1 Компоновка конструктивной схемы здания

1.1 Выбор несущих конструкций каркаса

Каркас проектируемого здания сборный железобетонный и состоит из колонн и ригелей, образующих многоэтажные поперечные рамы с жесткими узлами. Конструктивными элементами здания являются также панели перекрытий, соединяющие рамы в единую пространственную систему, стеновое ограждение (стеновые панели и панели остекления) и фундаменты.

Колонны высотой на два этажа с явновидимыми консолями для опирания ригелей. Привязка колонн: средних – осевая (разбивочные оси совмещаются с геометрическими осями колонн), крайних – нулевая (разбивочные оси совмещаются наружными гранями колонн).

Ригели пролётом 6.4 м с предварительным напряжением с полками для опирания плит.

Наружные стены – навесные. Высота керамзитобетонных стеновых панелей (плотность керамзитобетона – 1000 кг/м³) – 0,9; 1,2; 1,8 м, толщина – 300 мм, высота панелей остекления – 1,2 м.

1.2 Мероприятия по обеспечению жесткости и устойчивости каркаса

Каркас здания рамно-связевой

Поперечная жесткость здания обеспечивается работой многоэтажных поперечных рам: колоннами, жестко заделанными в стаканы фундаментов и жестким сопряжением колонн с ригелями.

Продольная жесткость здания обеспечивается работой металлических связей, установленных на каждом этаже в середине температурного блока в каждом продольном ряду колонн, а так же плитами перекрытия, играющими роль связевых, устанавливаемых в уровне каждого этажа вдоль продольных рядов колонн.

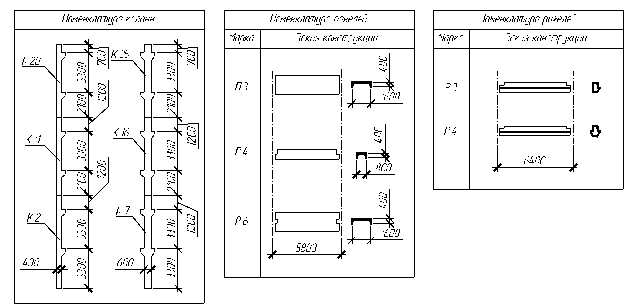

Рис. 1.1. Маркировочная схема каркаса на отметке 3.3 м.

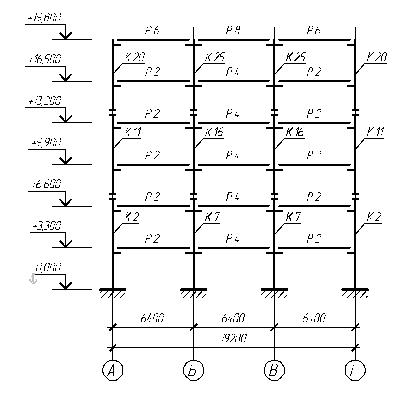

Рис. 1.2. Разрез 1-1.

2 Статический расчет поперечной рамы

2.1 Назначение размеров элементов рамы и определение нагрузок, действующих на раму

2.1.1 Назначение предварительных размеров элементов рамы

Поперечное сечение ригеля тавровое с полкой внизу (Рис. 2.1.).

Предварительная высота ригеля: h_р^предв=(1/10…1/8)*l=(1/10…1/8)*6.4=(0.64…0.8) м, примем с учетом требования унификации h_р^предв=0.7 м.

Предварительная ширина ригеля: b_р^предв=(0.3…0.5)*h_р^предв=(0.3…0.5)*0.7=(0.21…0.35), примем с учетом требования унификации b_р^предв=0.3 м.

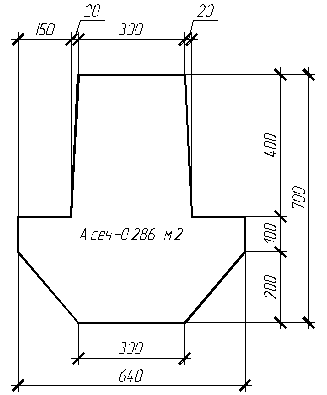

Рис. 2.1. Предварительное поперечное сечение ригеля.

Предварительно сечение колонны примем размером 400*400 мм.

2.1.2 Сбор нагрузок на перекрытие и покрытие

Нагрузка на ригель рамы принимается равномерно распределенной, т.к. количество сосредоточенных сил в пролете больше трех.

Вычисление нагрузок от покрытия и перекрытия с учетом коэффициента надежности по назначению здания γ_n=0.95 приведено в таблице 1.

Таблица 1.

Вычисление нагрузок от покрытия и перекрытия

Вычисляем расчетные нагрузки на 1 погонный метр ригеля:

1) ригель покрытия:

а) постоянная:

- от кровли и плит:

P₁^пок=Σg^пок*B=4.140*5.8=24.010 кН/м,

-от массы ригеля:

P₂^пок=S_сеч*ρ*9.81*γ_f *γ_n/1000=0.286*2500*9.81*1.1*0.95/1000=7.330 кН/м.

ИТОГО:

P_g^пок=P₁^пок+P₂^пок=24.010+7.330=31.340 кН/м.

б) временная (снеговая):

P₃^пок=V^пок*B=2.28*5.8=13.224 кН/м,

P_3,дл^пок=0,5*P₃^пок=0,5*13.224=6.612 кН/м,

P_3,кр^пок=(1-0,5)*P₃^пок=(1-0,5)*13.224=6.612 кН/м,

Полная погонная расчетная нагрузка на ригель покрытия:

P^пок=P_g^пок+P₃^пок=31.340+13.224=44.564 кН/м.

2) ригель перекрытия:

а) постоянная:

- от пола и панелей: P₁^пер=Σg^пер*B=4.234*5.8=24.558 кН/м,

- от массы ригеля: P₂^пер=P₂^пок=7.330 кН/м,

ИТОГО: P_g^пер=P₁^пок+P₂^пок=24.558+7.330=31.8876 кН/м.
