Jв=23lg mэ – 10 дБ, при m>200 кг/м2
Jв=13lg mэ + 13 дБ, при m<200 кг/м2 ,
где mэ – эквивалентная поверхностная плотность.
mэ=Km,
где К – коэффициент (для сплошной ограждающей конструкции плотностью > 1800 кг/м3 , К=1); при плотности 1200-1300 кг/м3 , К=1,25;
m – поверхностная плотность, кг/м2
mэ=d.g,
где d - толщина конструкции, м;
g - объёмный вес, кг/м3.
g(известково-песчанная штукатурка)=1700 кг/м3
d=0,06 м (2 слоя);
g(кирпичные)=1600 кг/м3;
d=0,12 м (0,5 кирпича);
m = 0,06 . 1700 + 1600 . 0,12 = 102+208=310 кг/м3 >200 кг/м3
mэ= 310 . 1,15=357 кг/м3
Jв=23 lg mэ - 10 дБ = 23 lg 357 - 10 дБ = 48,7 дБ
В результате вычислений я выяснил, что получившиеся результаты соответствуют условию Jв=Jвн +- D следовательно, принимаются кирпичные перегородки толщиной d=0,13 м (0,5 кирпича). Требования СНиП 23-03-2003.
Рисунок 2.3- Кирпичная стена
2.4 Междуэтажные и чердачные перекрытия
Перекрытия состоят из несущей части, передающей нагрузку на стену, и ограждающей, в состав которой входят полы и потолки.
Конструкция перекрытий по заданию: сборные железобетонные, марка указана в таблице 2.2

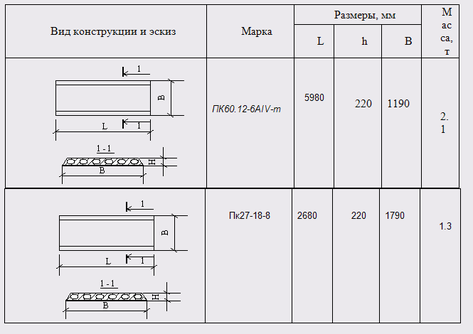

Таблица 2.2 – Спецификация элементов перекрытия
Таблица 2.3 Подбор плит перекрытий
Вид нагрузки | Нормативное значение кг/м2 | Ур | Расчетные значениякг/м2 |
Полезная нагрузка от веса людей и мебели | 150 | 1,3 | 195 |
Вес от конструкции пола | 70 | 1,1 | 77 |
Приведенный вес перегородок | 250 | 1,1 | 275 |
Итого | | | 547 |
По несущей способности подбираем марку Пк60.12-6А1V-т
Таблица2.4 Чердачное перекрытие
Вид нагрузки | Нормативное значение кг/м2 | Ур | Расчетные значениякг/м2 |
Полезная нагрузка от веса людей | 70 | 1,3 | 91 |
Вес от цементно-песчаной стяжки | 60 | 1,1 | 66 |
Приведенный вес чердачного утеплителя | 90 | 1,1 | 99 |
Итого | | | 256 |
По несущей способности подбираем марку ПК 27.28-8
2.4.1 Теплотехнический расчет чердачного перекрытия
1 – стяжка из цементно – песчаного раствора; 2 – утеплитель из минераловатных плит; 3 – пароизоляция; 4 – железобетонная плита; 5 – отделочный слой из известково – песчаного раствора.
Рисунок 2.5 – Расчетная схема чердачного перекрытия
Таблица 2.5 – Характеристики элементов чердачного перекрытия
ГСПО=(tв – tот.пер) zот.пер- [см. п.2.2.1]
ГСПО= 7812 (оС сутки)
Из двух значений R0тр принимается к расчету большее и составляется уравнение R0=R0тр(max)
R0тр= 5,41
,
где - коэффициент наружной поверхности ограждения.
=23 Вт/м2оС-табличная величина [3, табл.6]
- толщина слоя ограждения, м.
(Вт/моС)- коэффициент теплопроводности материала. Принимается по источнику [3,прил.3*].
откуда определяется толщина утепляющего слоя:
Rо Rотр – основное условие проверки качества тепло- технических условий.
2.4.2 Проверка чердачного перекрытия на сопротивление паропроницанию
Цель расчёта: определение необходимости устройства пароизоляция в конструкции перекрытия.
Удовлетворение условию: Rпф>Rптр,
где Rпф – фактическое сопротивление паропроницанию.
Rпф = ådi/mi ,
где di – толщина слоя,
mi – коэффициент паропроницаемости (прил. 3 СниП II-3-79*)
Табл. 2.6 – Характеристика элементов чердачного перекрытия
Материал | d, м | m, м |
Железобетонная многопустотная плита | 0,12 | 0,03 |
Минераловатые плиты | 0,36 | 0,45 |
Rпф = 0,12/0,03 + 0,36/0,45=4,8 м2.ч.Па/мг
Rптр =0,0012(ев – ено),
где ев – упругость водяного пара внутреннего воздуха, Па; ено – упругость водяного пара наружного воздуха за период со среднемесячными отрицательными температурами, Па (табл. 1.1).
ев = Ев.jв.1/100.133,33
ено= åеi/i .102 ,
где åеi - упругость водяного пара наружного воздуха месяцев с отрицательными среднемесячными температурами (табл. 1.1), i - количество месяцев с отрицательными среднемесячными температурами (табл. 1.1), Ев- минимальная упругость водяного пара для температуры внутреннего воздуха, jв = 60, Ев =17,54 мм рт. ст. (tВ =20 0С), ев = 17,54.60.1/100.133,33=1403 Па, ено= (0,8+1,1+2,2+2,0+0,9)/5=1,4.102 =140 Па, Rптр =0,0012(1403-140)=1,5156 м2.ч.Па/мг, Rпф >Rптр
2.5Полы
К полам предъявляются следующие требования: прочность, жесткость, истираемость, санитарно-гигиенические требования, звукоизоляции, теплоусвоения.
Таблица 2.7 – Экспликация полов
Тип полов | Наименование помещений | Схематический чертёж | Материал слоёв полов |
1 | Жилые комнаты 2-ого этажа | 1.Паркет 2.Пергамаент 3.Доска, 30 4. Лаги 60х60 5. Ж/б плита перекрытия 220 | |
2 | Жилые комнаты 1-ого этажа | 1.Паркет 2.Пергамаент 3.Доска, 30 4. Лаги 60х60 5.Руберойд 6. Ж/б плита перекрытия 220 | |
3 | Туалет, ванная |
|
плитка, 10
нтно-керамзито- вого раствора, 85
битумной мастике 5. Ж/б плита перекрытия, 220 |
4 | Кухня |
| 1. Теплоизоляционный линолеум, 4 2.Стяжка из цементнокерамзитового раствора, 35 3. Ж/б плита перекрытия, 220 |
2.6 Окна
Основные светопрозрачные ограждения жилых зданий – окна. Кроме освещения помещений окна предназначены для их вентиляции и инсоляции, а также для зрительной связи с внешней средой. Окна должны изолировать помещения от наружного шума и удовлетворять требованиям теплозащиты. Окна имеют одинарное, двойное и тройное остекление. Число слоёв остекления выбирается с учётом выполнения условия R0>R0тр, где R0 – термическое сопротивление принятой конструкции оконного заполнителя, R0тр – требуемое термическое сопротивление из условия энергосбережения.
R0тр определяется по СНиП II-3-79* табл. 1б* в зависимости от ГСОП (ГСОП=7812 п. 2.2.3) R0тр =0,50 м2 . 0С/Вт. Для уточнения конструкции окна по условиям воздухопроницания требуется определить сопротивление воздухопроницанию: Rитр = 1/Gн.(DP/DP0)2/3, где DP=14,06 Па (п.2.2.4), DP0=10 Па, Gн=8 кг/м2.ч нормативный расход воздуха. Rитр =1/8(14,06/10)2/3 = 0,16 [м2.ч.Па/кг]. Выбираем конструкцию заполнителя светового проёма - тройное остекление в деревянных раздельных переплётах окон из стекла с твёрдым илективным покрытием; материал уплотнения – двойной слой из пенополиуретана.
Таблица 2.5 - Спецификация ок
Вид конструкции и эскиз
Условная марка
Марка
Размеры блока, мм
Размеры проёма, мм
Количество
Масса, кг
L
Н
L1
Н1
