Табурет складеться з ніжок, царг і жорсткого або гнучкого сидіння з тканинних або гумо – тканинних стрічок.

Стіл обідній складається з кришки різних форм у плані і підстілля. Залежно від способу трансформації кришки столу можуть бути розсувними, висувними, складними, і розкладними (рис.3). Розрізняють нерозсувні і розсувні підстілля.

Конструктивні схеми скульптурних меблів

Скульптурних меблів можуть бути представлені посадочними місцями, для відпочинку, тобто виробами м’яких меблів

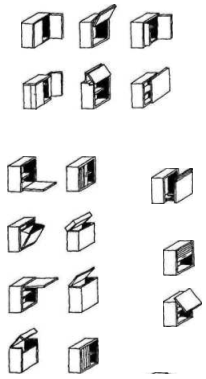

Рис.2 схема вставлення дверей у корпусних дверей

М’які меблі — об’ємно – просторова система, яка дає можливість шляхом зміни форми забезпечувати людині відпочинок при різних характерних положеннях тіла. М'якість — прояв деформаційних властивостей матеріалу, які можна оцінити сукупністю двох показників: загальною деформацією елемента під навантаженням і еластичністю. Саме деформування елементі в виробу в процесі його взаємодії з людиною - ознака, що відрізняє м'які меблі від твердих.

Меблі для відпочинку підрозділяють так: за типом несучим каркасом, з частково видимим несучим каркасом і без каркасні меблі; за типом несучого каркасу — конструкції тверді і деформовані під навантаженням; із взаєморозміщенням і конструктивним характером несучого каркасу і м'яких елементів —з несучим каркасом і вкладним м'яким елементом, з несучим каркасом і накладним м'яким елементом, з несучим каркасом у вигляді окремих бокових і м'яким елементом, з несучим каркасом у вигляді окремих підсадних ніжок або опор-стійок і м’яким елементом,

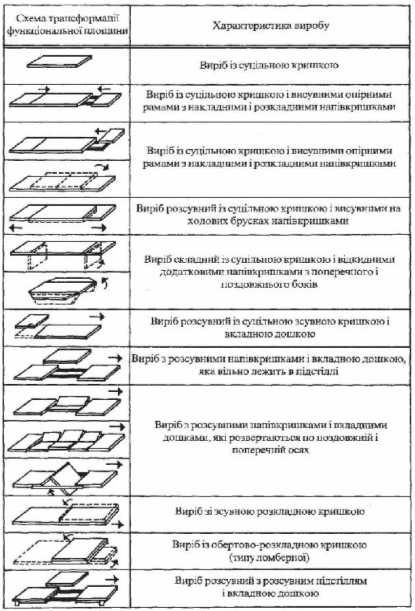

Рис. 3 схема трансформації кришки обіднього стола

у вигляді м'якого елемента еластичних або надувних структур; за кількістю місць для відпочинку в положенні сидячи або напівлежачи – одно – двох – тримісні.

Крісла видимим несучим каркасом за конструктивною схемою тяжіють до ідентифікації зі схемою функціональною. На їх художній вигляд однаково впливають форми опорного каркасу і м’яких елементів сидіння і спинки (рис. 4).

Опорний каркас може бути брусковим, щитовим, гнутим, із гнуто - клеєних елементів, пластмасовим або металевим. При суцільному каркасі м’які елементи звичайно без пружинні з жорсткими, гнучкими або еластичними основами - при складеному каркасі сидіння в окремих випадках виготовляють із застосуванням пружинного блоку. Сидіння і спинки можуть бути складеними або суцільним.

Художній вигляд крісел із частково видимим несучим каркасом — основи - підставки або з твердими підлокітниками — в основному формуються м'якими елементами. Розрізняють такі опори – підставки: зіркоподібні чотири -, п’яти і шестипроменеві на роликах або без них; круглі обертові; у вигляді прямокутних цоколів і т.п.

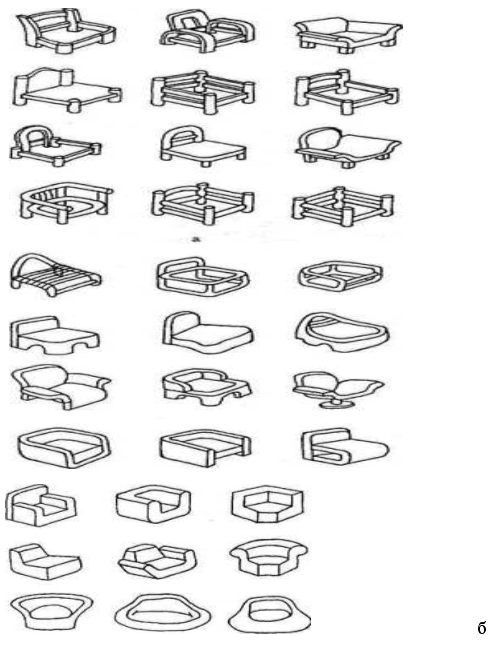

Рис.4 схема каркасів для відпочинку

А-каркас опора, Б-каркас основа, В – суцільно боковий каркас

Художній вигляд без каркасних меблів для відпочинку звичайно досягається за рахунок об'ємно-просторової організації форми м'якого моноліту, зумовлюваної способами її виготовлення – методом вирішування з блоку або ж виливання у формі. В надувних меблях ступінь жорсткості залежить також від тиску повітря пневмоконструкції.

Криволінійні форми м’яких елементів сидінь, які підпорядковуються лініям і рухам людського тіла, забезпечують більш рівномірний тиск по поверхні тіла, дають змогу зменшити товщину настильного матеріалу, а отже, масу і вартість виробу.

Використання пружних і формотворчих властивостей еластичних матеріалів, здатність виробу до диференційованої трансформації його елементів безпосередньо в процесі користування, тобто пружної деформованості, а також до часткової зміни форми — пластичної деформованості — значно розширює можливості комфорту і різноманітності меблів.

Різні види відпочинку потребують різних типів виробів. Як свідчить практичний досвід, зручними є трансформовані крісла зі схемою, яка включає відкидну спинку, підголівник пов’язану з рухомим сидінням, підголівник зі змінним кутом нахилу підлокітника зі змінною висотою над сидінням.

У процесі формотворення м'яких меблів - надувних і зшивно-набивних форм — в облицюванні каркасу і м'якни елементів - застосовують плівкові матеріали на текстильній і трикотажно-в’язаній основі, тканини натуральні полотняного, репсового, саржевого, атласного, жакардового переплетений, синтетичні, створені на основі натуральних і штучних змішаних волокон. М'які елементи крісел для відпочинку обтягують найчастіше чохлом –пошивкою на застібці – блискавці. В оббивці меблів для готелів, адміністративних приміщень застосовують штучні шкіри з пітроцелюлозним і полівінілхлорид ними покриттями, а для театрів, музеїв, палаців культури —трикотаж, вельвет, вельвет-корд .

Конструктивні схеми комбінованих меблів

Найпростіші варіанти цієї групи меблів — поєднання комбінованих багатофункціональних виробів з елементами трансформації. Найважливіша характерна ознака конструктивних видів виробів— схеми їх трансформації.

Серед способів трансформації звичайно виділяють такі: трансформація виробу за довжиною, шириною, висотою і змішана.

Складові деталі комбінованих меблів фактично аналогічні ідентичним за конструкцією одно функціональними виробам, але включають додатково трансформуючи прилади у вигляді механізмів трансформації, висувних рачок і щитів, поворотних шарнірів, спеціальних петель та інших елементів. У процесі роботи над конструктивним вирішенням виробу, який трансформується, проектувальник повинен ретельно опрацювати його структуру, забезпечити простоту трансформації, міцність, надійність і довговічність конструкції в цілому.

МОДУЛЬНА КООРДИНАЦІЯ МЕБЛІВ

Найефективніший метод координації розмірів меблів — модульна координація, оскільки у самій системі єдиного модуля закладена основа досягнення уніфікації всіх елементів однієї частини, прийнятої за базову.

Модульна координація передбачає: зростання технологічних можливостей індустріально – промислового виробництва меблів та елементів ППС; розширення уніфікації та стандартизації в сфері ППС, забезпечення геометричних і функціональної взаємозамінюваності окремих виробів та їх частин; здійснення багатоваріантних функціональних компоновок, планувальної мобільності та трансформативності меблів; установлення розмірнісного взаємозв'язку предметних форм.

У галузі архітектури та будівництва країн, де діє метрична система мір, як основний модуль М прийнято величину 100 мм. Для підвищення ступеня уніфікації встановлюють виробничі модулі: збільшені — 2М, ЗМ, 6М, І2М і т.д. та дробові — 1/2М, 1/5М, 1/10М і т.д. Збільшені модулі використовують для визначення розмірів об'єктів та їх елементів, дробові —для позначення розмірів конструктивних елементів і деталей. Розробки ряду проектних інститутів та організацій свідчать, що в практиці проектування меблів, крім М-100 мм, знаходять застосування також модулі М-50мм, М-125, М-180, М=230, М-240 мм та інші

У процесі модульної координації встановлюють такі розміри: номінальні (модульовані), конструктивні(що дорівнюють номінальним за відрахуванням нормованого зазору) і натурні (фактичні розміри виробі»).

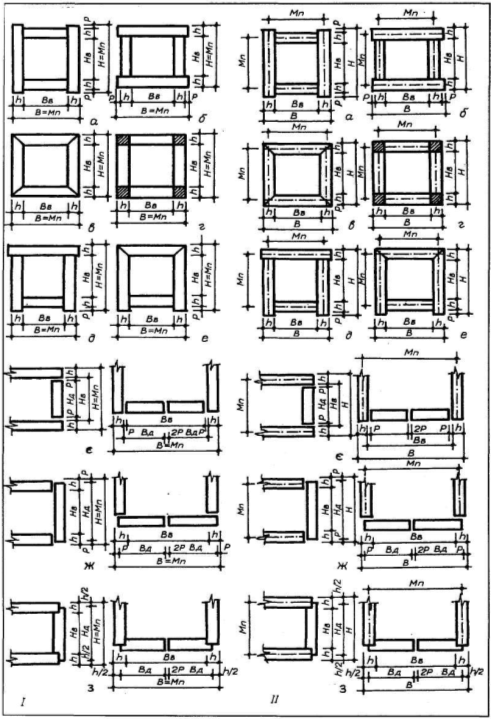

Розташування і взаємозв’язок виробів та їх елементів здійснюється за допомогою просторової системи умовних модульних площин та ліній їх перетину (рис. 5). Відстань між суміжними площинами в кожному з трьох вимірів для виробу в цілому і для окремим його частин приймають однаковою або кратною основному чи одному з похідних модулів.

Модульна проектна сітка може розміщуватися на зовнішніх граннях стінок виробів, що характерне для секційно–блокових меблів, (рис. 6.1)

При цій величіні модуля зовнішні розміри виробів кратні, що забезпечує при різних просторово-структурних схемах і варіантах компонування їх координацію та взаємозв'язок з об’ємно – планувальною структурою приміщення.

Для стелажних, універсально-збірних і секційно-стелажних меблів модульна проектна сітка може розміщуватися по осі вертикальних і горизонтальних стінок (рис. 6,2).

Розмірні залежності між різними за призначенням і місцем у виробі елементами виражені співвідношеннями:

стінки вертикальні(Н) горизонтальні (В):

М*n-h; M*n+h; M*n-2h;

M*n+h+2P;

двері накладні, напівкладні:

М* п;М*n-2P;

M*n-h; M*n-2h-2P; M*n

2 M*n-2P ; M*n-h-P ;

2 2

M*n-h-4P

2

Де М'- модуль; п — кількість модулів, використаних у розмірі; h—товщина щитового елемента; Р— технологічний уступ (платик) або зазор, що дорівнює 2 мм.

Модульна координація меблів — основа для композиційного впорядкування іі розмірних параметрів. Вона має великі можливості для створення композиційної єдності різнохарактерних за функціональним призначенням виробів та їх елементів. При цьому модуль може трактуватися як формотворча одиниця предмета (містить у згорнутому вигляді всю структуру, програму побудови об’єкта) і структуро творча одиниця діяльності (операція діяльності)

КОМБІНАТОРИКА ФОРМОТВОРЕННЯ

Комбінаторика — математичний термін, запозичений теорією і практикою художнього проектування.

Комбінаторика в дизайні — особливий творчий підхід до формотворення, заснований на пошуку і дослідженні закономірностей варіантної зміни просторових структур, а також способів упорядкування проектування об'єктів прикладного мистецтва і дизайну, які складаються з типізованих елементів. Характеризується багатоманітністю підходів, зумовлюваних відмінностями, які висуваються в процесі її освоєння і вирішення завдань конкретного проектування об’єктів.

Перший підхід — це вивчення і використання структурних закономірностей комбінаторики, включаючи основи комбінаторних з’єднань(перестановок, розміщень, сполучень), засоби структурування площини,залежності комбінаторності від особливостей геометрії елементів.

Другий підхід — комбінаторика в контексті так званих програмованих методів формотворення з виділенням імовірнісних властивостей комбінаторних побудов на базі оптимальної кількості елементів у системі.

Третій підхід включає комбінаторику в сферу проблем художнього формотворення, взаємозв'язку художньої своєрідністю виробу і стандарту. В цьому випадку комбінаторика розглядається як засіб зближення вимог уніфікації та художньої своєрідності форм меблів. Традиційне розуміння комбінаторики пов’язане з можливістю кількості об'єктів із незначної кількості елементів шляхом різної їх перестановки,розміщення й поєднання.

Основні операції та завдання комбінатори:

Перестановка – з’єднання, які можна складати з n предметів, змінюючи всіма можливими способами їх порядок; кількість їх

Pn =1*2*3…*n= n! ;

Розміщення – з’єднання, що містить по m предметів з п даних, які відрізняються або порядком предметів, або самими предметами; кількість їх

Pn =

Поєднанням - з’єднання, які містить по m предметів з п, відрізняються між собою принаймні одним предметом; кількість їх

Підчас проектування меблів та обладнання, організації ППС проектувальник часто використовує поєднання різних елементів. Природно, йому необхідно подавати не лише можливу різноманітність композиційних рішень, але й досконало досконало володіти методами синтезу різних з'єднань. Найпростіше з’єднання, яке досить часто - застосовується при проектуванні меблів, — перестановка.

Перестановка визначає довільне поєднання елементів. При цьому передбачаєтеся,що всі п елементів. На рис.7 подано приклад композиційних побудов виробу шляхом перестановки чотирьох різним елементів по вертикалі. Згідно виразом

Pn= n! = 4! = 1*2*3*4 = 24.

можна одержати 24 різні композиційні вирішення, при цьому якщо за базу брати якийсь елемент, зменшений внизу, то з тих, що залишилися, можна одержати
