1) переключаемые растущие и падающие характеристики выходного сигнала;

2) переключаемые различные токовые выходные сигналы;

3) сдвиг начального значения выходного сигнала - ±100%, что позволяет осуществить эффект "электронной лупы";

4) полноценный контрольный сигнал - "ТЕСТ", как токовый, так и по напряжению на одних и тех же специальных контактах.

В новом электронном блоке присутствуют традиционные для эксплуатации элементы регулировки. При разработке электронного блока в первую очередь были максимально учтены предложения и пожелания эксплуатирующих организаций различных отраслей промышленности.

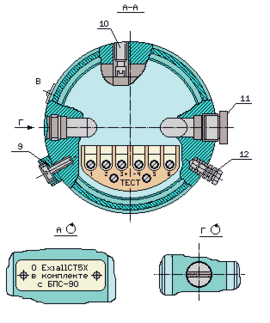

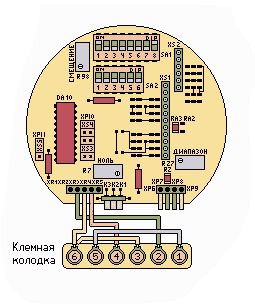

Элементы коммутации и потенциометры оперативной регулировки удобно и доступно расположены на платах 4 и 7 электронного блока (см. рис.), размещенных внутри специального корпуса 5. Корпус 5 закрыт крышками 3 и 8, уплотненными резиновыми кольцами, плата 7 с органами регулирования - дополнительной крышкой 6, которая крепится к плате винтами 14. Канал 10 служит для доступа к корректору "ноль тонко". В зависимости от назначения преобразователя блок имеет сальниковый кабельный вывод 11 (рисунок - основное исполнение), электрический разъем (для ОАЭ - спец. разъем) или специальный кабельный вывод 11 для вида взрывозащиты "взрывонепроницаемая оболочка".

Клеммная колодка 1 предназначена для присоединения жил кабеля, винт 2 для присоединения экрана (в случае использования экранированного кабеля), болт 12 для заземления корпуса.

Для предотвращения несанкционированного доступа к токонесущим элементам взрывозащищенных преобразователей служит пломбируемый винт. 9.

На поверхности корпуса ЭБ преобразователей с видом взрывозащиты "искробезопасная цепь" закреплена не снимаемая табличка (вид В на рисунке).

Обозначение исполнения преобразователя по материалам, контактирующим с измеряемой средой

Примечания:

Материал уплотнительных колец - фторкаучук или специальные марки резины.

Материал уплотнительных металлических прокладок - медь или нержавеющие сплавы.

По требованию заказчика при заказе преобразователя исполнения по материалам 05, 07 фланцы, пробки для дренажа и продувки, ниппель, монтажный фланец, корпус клапанного блока могут изготовляться из сплавов 06ХН28МДТ, ХН65МВ и Н70МФВ с маркировкой деталей 28, 30 и 32 соответственно. При этом исполнение преобразователя по материалам определяется материалом мембраны.

Устройство электронного блока

5. Техническое обслуживание.

К обслуживанию преобразователей должны допускаться лица, изучившую инструкцию и прошедшие соответствующий инструктаж.

При эксплуатации преобразователей должны руководствоваться настоящей инструкцией4 местными инструкциями и другими нормативно-техническими документами, действующими в данной отрасли промышленности.

Техническое обслуживание преобразователей заключается, в основном, в периодической проверке и, при необходимости, корректировке «нуля» преобразователя, в сливе конденсата или удаления воздуха из рабочих камер преобразователя, проверке технического состояния преобразователя.

Методические характеристики преобразователя в течение межповерочного интервала соответствуют установленным нормам с учетом показателей безотказности преобразователя и при условии соблюдения потребителем правил хранения, транспортирования и эксплуатации.

Необходимо следить за тем, чтобы трубки соединительных линий и вентили не засорялись и были герметичны. В трубках и вентилях не должно быть пробок жидкости (при измерении давления газа) или газа (при измерении давления жидкости). С этой целью трубки рекомендуется периодически продувать, не допуская при этом перегрузки преобразователя; периодичность устанавливается потребителем в зависимости от условий эксплуатации.

В процессе эксплуатации преобразователи должны подвергаться систематическому внешнему осмотру, а также периодическому осмотру, ремонту.

При внешнем осмотре необходимо проверить:

целостность оболочки, отсутствие на ней коррозии и других повреждений;

наличие всех крепежных деталей и их элементов, наличие и целостность пломб;

наличие маркировки взрывозащиты и предупредительных надписей у преобразователей Сапфир-22ДД-Вн;

состояние заземления, заземляющие болты должны быть затянуты, на них не должно быть ржавчины. В случае необходимости они должны быть очищены;

состояние уплотнения кабеля. Проверку производить при отключенном от сети кабеле. Кабель не должен выдергиваться и не должен проворачиваться в узле уплотнения.

Эксплуатация преобразователей с поврежденными и другими неисправностями категорически запрещается.

При эксплуатации преобразователей Сапфир-22ДД-Вн необходимо руководствоваться подразделом «Обеспечение взрывозащищенности при монтаже» инструкции по эксплуатации, действующими «Правилами устройства электроустановок», главой ЭШ-13 «Электроустановки взрывоопасных производств», утвержденной Госэнергонадзором в 1971г., «Правилами технической эксплуатации электроустановок потребителей и правилами технки безопасности при эксплуатации электроустановок потребителей», утвержденными Госэнергонадзором в 1971г.

6. Монтаж прибора.

Преобразователи должны устанавливаться в помещениях и наружных установках согласно указаниям в разделе «Назначение».

Прежде чем приступить к монтажу преобразователей, их необходимо осмотреть. При этом необходимо обратить внимание на:

наличие всех крепящих элементов (болтов, гаек, шайб);

наличие средств уплотнений для кабеля и крышек;

маркировку взрывозащиты (для преобразователей Сапфир-22ДД-Вн);

наличие заземляющих и пломбировочных устройств.

При выборе места установки необходимо учитывать следующее:

преобразователи Сапфир-22ДД-Вн-А, Сапфир-22ДД-Вн-К нельзя устанавливать во взрывоопасных помещениях;

места установки преобразователей должны обеспечивать удобные условия для обслуживания и демонтажа;

температура и относительная влажность воздуха должны соответствовать допустимым значениям;

среда, окружающая преобразователь, не должна содержать примесей вызывающих коррозию деталей;

напряженность магнитных полей, вызванных внешними источниками постоянного тока или переменного тока частотой 50Hz, не должна превышать 400 A/m;

параметры вибрации не должны превышать: частота 80 Hz, ускорение 9,8 m/s².

При эксплуатации преобразователей в диапазоне минусовых температур необходимо исключить:

накопление и замерзание конденсата в рабочих камерах и внутри соединительных трубок;

замерзание, кристаллизацию среды или выкристаллизирование из нее отдельных компонентов.

Установка преобразователей, сужающих устройств и дополнительных устройств, монтаж соединительных линий должны производиться в соответствии с Правилами измерения расхода газов и жидкостей стандартными сужающими устройствами и Техническим описанием и инструкцией по эксплуатации на диафрагмы и сосуды.

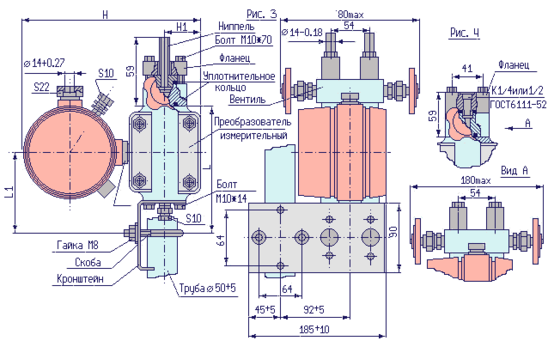

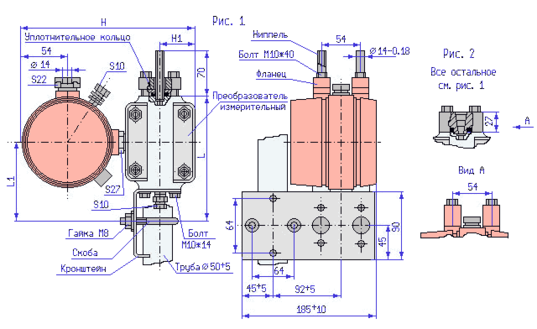

При установке преобразователя с поставляемым комплектно вентильным блоком монтажные фланцы и вентильный блок совместно крепится четырьмя болтами М10х70. уплотнение соединений осуществляется установкой уплотнительных колец, входящих в комплект монтажных частей.

Присоединение преобразователя к соединительной линии осуществляется с помощью предварительно приваренных к трубкам линии ниппелей; с помощью монтажных фланцев, имеющих коническую резьбу К 1/4" ГОСТ 6111-52 для навинчивания на концы трубок линии; с помощью предварительно приваренных к трубкам линии ниппелей с накидными гайками М20х1,5.

Уплотнение резьбы осуществляется, в зависимости от измеряемой среды, фторопластовой лентой или фторопластовой замазкой.

Перед присоединению к преобразователю линии должны быть тщательно продуты для уменьшения возможности загрязнения камер измерительного блока преобразователя.

После окончания монтажа преобразователей проверьте места соединений на герметичность при максимальном рабочем давлении путем контроля за спадом давления. Спад давления за 15 min не должен превышать 5% от максимального рабочего давления.

Заземлите корпус преобразователя, для чего отвод сечением 2,5 mm² от приборной шины заземления подсоедините к специальному зажиму. Место присоединения наружного заземляющего зажима должно быть тщательно защищено. Величина сопротивления заземляющего устройства должна быть не более 4 Ом.

При монтаже для прокладки линии связи рекомендуется применять кабели контрольные с резиновой или пластмассовой изоляцией, кабели для сигнализации и блокировки с полиэтиленовой изоляцией, кабели для сигнализации и блокировки с полиэтиленовой изоляцией. Допускается применение других кабелей с сечением жилы 0,75-1,5 mm².

В качестве цепей выходного сигнала и цепей питания преобразователя могут быть использованы изолированные жилы одного кабеля, при этом сопротивление изоляции должно быть не менее 50 Ом.

Экранировка цепей выходного сигнала от цепей питания преобразователя не требуется.

7. Настройка и проверка.

Перенастройка на другой диапазон измерений, смещение «нуля» производится с помощью элементов ступенчатой и плавной настройки- перемычек и корректоров.

Перестановка перемычек производится в процессе настройки преобразователя.

Перестановку перемычек следует производить при отключенном питании преобразователя.

Преобразователь настраивают в случае перенастройки на другой диапазон измерений, установки «нуля» со смещением более чем на 10% от диапазона измерений, в случае ремонта.
