2. Анализ предприятия ОАО «Загорская ГАЭС»

2.1 Характеристика предприятия ОАО «Загорская ГАЭС»

В 1974 г. в районе села Богородское началось строительство ГАЭС, 31 декабря 1987 г. был пущен первый гидроагрегат. Окончание строительства Загорской ГАЭС финансировалось Европейским банком реконструкции и развития кредитом на сумму $50 млн. С января 2000 года Загорская ГАЭС вышла на проектные объемы оборотной воды 22,24 млн. м³.

Состав сооружений ГАЭС:

1) земляная плотина на реке Кунья;

2) дамбы, образующие верхний бассейн;

3) напорные водоводы;

4) здание ГАЭС.

Здание ГАЭС представляет собой железобетонную конструкцию высотой 50 м. и размерами в плане 73 м. х 138 м., в нем установлено шесть обратимых гидроагрегатов со следующими параметрами:

Насос – турбина радиально-осевого типа (РОНТ):

1. Диаметр рабочего колеса – 6,3 м.

2. Расчетный напор – 100 м.

3. Мощность – 205/189 м³/с.

4. Частота вращения – 150 об/мин.

Генератор – двигатель реверсивного типа ВГДС 1025/245–40: мощность – 200/220 МВт; напряжения – 15,75 Кв.

Верхний аккумулирующий бассейн расположен на водораздельном плато. Основным сооружением бассейна является ограждающая насыпная дамба длиной 8900 м., высотой от 14 до 35 м. Полный объем воды составляет – 30 млн. м³, в том числе полезный (оборотный) – 22 млн. м³, площадь зеркала воды – 2,6 кв. км. Глубина срабатывания (наполнения) – 9 м.

Напорные водоводы представляют собой 6 труб с внутренним диаметром 7,5 м., толщиной стенки 40 см., длиной 720 м. Расход воды через одну трубу в рабочем режиме составляет около 250 м³/с. Основная деятельность ОАО «Загорская ГАЭС» состоит в производстве электроэнергии, не имеющем выбросов в атмосферу. Вредные вещества образуются в процессе работы вспомогательного оборудования: сварочных постов, сверлильных и заточных станков, автотранспорта, относящегося к четвертой, условно безопасной категории воздействия веществ на атмосферный воздух. Это говорит о том, что Загорская ГАЭС» не является основным загрязнителем атмосферы и не имеет аварийных выбросов.

ОАО «Загорская ГАЭС» сбрасывает дренажные, фильтрационные и ливневые воды в нижний бьеф (р. Кунья) согласно разрешению, выданному Управлением по технологическому и экологическому надзору Федеральной службы по экологическому, технологическому и атомному надзору по Московской области. Фактический объем сброса сточных вод не превышает разрешенных нормативов.

Качество сточных вод станции по некоторым параметрам не соответствует нормативам. В настоящее время на Загорской ГАЭС выполнен проект и начинается строительство новых очистных сооружений, с помощью которых планируется сократить объемы сброса загрязняющих веществ. Контроль качества вод, сбрасываемых в нижний бьеф, осуществляется по договору специализированной лабораторией по утвержденному графику, проводится мониторинг вод нижнего и верхнего бьефов.

ОАО «Загорская ГАЭС» не имеет полигонов и накопителей, предназначенных для захоронения отходов. Согласно заключенным договорам, отходы, образующиеся на станции, передаются на переработку сторонним организациям, вывозятся на специализированные полигоны для размещения и захоронения. Разрешенный предел отходов для ГАЭС определен в «Лимитах на размещение отходов». [6]

2.2 Анализ производственных и финансовых показателей ОАО «Загорская ГАЭС»

На основе данных, полученных при прохождении практики в ОАО «Загорская ГАЭС», проведём анализ производственных и финансовых показателей.

Объем выработки и потребление электроэнергии ГАЭС приведены в таблице 1 и представлены на рисунке 1.

Таблица 1. Объемы выработки и потребления электроэнергии ГАЭС

	Ед.изм.	2008 г.	2009 г.	2008/2009 (%)
Выработка	Млн.кВт.ч.	1916,000	1884	0,983
Потребелние В том числе:	Млн.кВт.ч	2636,594	2633	0,988
Насосный режим	Млн.кВт.ч	2596,015	2585	0,995
Режим СК (синхронной компенсации)	Млн.кВт.ч	40,579	48	1,182

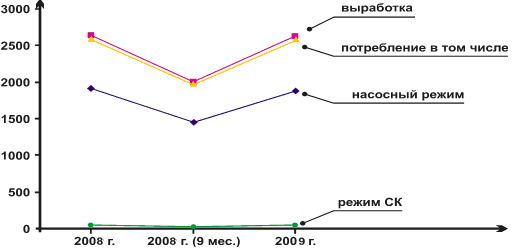

Рис. 1 Объемы выработки и потребления электроэнергии ГАЭС

Из анализа данных следует, что рост показателей в 2009 году фактически не изменился. Эта тенденция соблюдалась и на конец 2009 года, что представлено в таблице 2 и на рисунке 2.

Таблица 2. Годовая мощность ГАЭС

	Ед. измерения	На 01.01.2008 г.	На 01.01.2009 г.
Установленная мощность	МВт	1200,0	1200,0
Располагаемая мощность	МВт	1143,0	1143,0
Рабочая мощность	МВт	1086,4	1094,2

На ГАЭС работает 6 гидроагрегатов. Число часов использования среднегодовой установленной мощности гидроагрегатов (1 блок – 200 МВт) в сопоставлении с предыдущими годами, представлена в таблице 3 и на рис. 3 и рис. 3.1

Таблица 3. Годовая мощность агрегатов ГАЭС

№ агрегата	А-1	А-2	А-3	А-4	А-5	А-6
2008 г.	3639	3733	4200	5009	4440	3527
2007 г.	3846	3392	3857	5103	3668	4404
в том числе: в турбинном режиме
2008 г.	1636	1627	1673	1742	1678	1308
2007 г.	2056	18921	2082	2069	1760	2119
в насосном режиме
2008 г.	1998	2106	2081	1970	2025	1584
2007 г.	1740	1364	1734	1817	1454	1802
в режиме синхронного компенсатора
2008 г.	5	0	446	1297	737	635
2007 г.	50	136	41	1217	454	483

Коэффициент эффективности использования установленной мощности составил 92,2%. С января 2007 года Загорская ГАЭС вышла на проектные объемы оборотной воды 22,24 млн. м³. При этом уровень воды в нижнем бассейне при неизменном уровне верхнего бассейна увеличился, что привело к уменьшению напора ниже расчетной величины на агрегатах ГАЭС в конце цикла срабатывания верхнего водохранилища.

Мощность

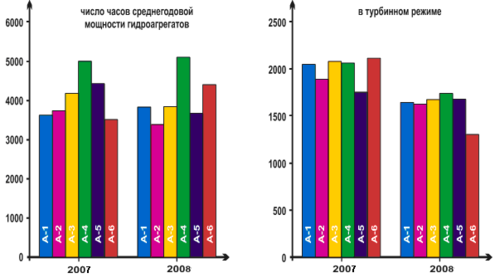

Рис. 3 Годовая мощность Рис. 3. 1 Мощность агрегатов агрегатов (суммарная) ГАЭС в турбинном режиме

При этом уровень воды в нижнем бассейне при неизменном уровне верхнего бассейна увеличился, что привело к уменьшению напора ниже расчетной величины на агрегатах ГАЭС в конце цикла срабатывания верхнего водохранилища. В соответствии с эксплуатационной характеристикой агрегата снижение напора приводит к ограничению мощности генератора. Ограничения по напору 6-ти агрегатов на 1.01.2009 г. составили 57 МВт.

Производство электроэнергии в 2007–2008 гг. представлены в таблице 4 и на рис. 4

Таблица 4. Производство электроэнергии

Год	Электроэнергия, млн. кВт.ч
2008 г.	1916
2007 г.	1950

Млн.

Квт.ч

ГОД

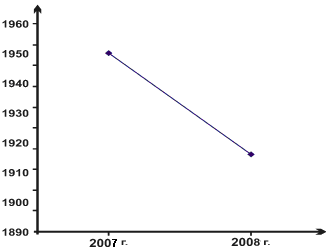

Рис. 4 Производство электроэнергии

Годовое задание по производству электроэнергии выполнено. Состояние зданий и сооружений удовлетворительное. Контролируемые параметры не превышают предельно-допустимых значений.

Состояние гидротехнических сооружений электростанции:

«Декларация безопасности» составлена и утверждена в 2004 году, регистрационный №174/2004, срок действия установлен до 25.02.2010 года (код государственной регистрации 21150С141000100)».

Гидротехнические сооружения ОАО «Загорская ГАЭС» внесены в Российский регистр гидротехнических сооружений.

Можно привести следующие сведения о работе ГАЭС за 2008–2009 гг.:

В течение года нагрузка была достаточно стабильна. Типичным режимом в 2009 году была одноцикловая работа агрегатов Загорской ГАЭС с однократным полным «разрядом». При этом максимальная нагрузка в зимние месяцы достигала установленной мощности 1200 МВт.

Объем выработки электроэнергии за один цикл составлял до 5,5 млн. кВт·ч. Однако в зимние месяцы (февраль) выработка снижалась до 4,8 млн. кВт·ч. в связи с уменьшением полезного объема воды из-за интенсивного льдообразования.

В период весеннего и осеннего паводка «разряд» распределялся на погашение утреннего, дневного и вечернего максимума нагрузки энергосистемы.

Необходимо привести потери электроэнергии в указанный период Таблица 5. и на рис. 5

Таблица 5. Потери электроэнергии в пристанционной сети Загорской ГАЭС

		2007 г.		2008 г.
	Ед. измерения	Нормативные	Фактические	Нормативные	Фактические
Потери в главных трансформаторах	Тыс. кВтч	29495	24068	24244	23408
Потери, обусловленные погрешностями приборов учета	Тыс. кВтч	11882	11130	11882	10169
Потери в пристанционной сети	Тыс. кВтч	36827	35198	36126	33577

КВт.ч
