61856 (611427), страница 4

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 4)

Объектами испытаний (исследований) являются:

- предметы, являющиеся холодным или метательным оружием;

- специальные средства, имеющие сходство по внешнему строению с холодным или метательным оружием;

- изделия хозяйственно-бытового назначения, имеющие сходство по внешнему строению с холодным или метательным оружием.

Методика криминалистического исследования холодного оружия состоит из четырех стадий:

- предварительное исследование;

- детальное исследование, которое включает раздельное, сравнительное исследование и экспертный эксперимент;

- анализ результатов исследования и формулирование выводов;

- оформление результатов исследования.

На стадии предварительного исследования эксперт знакомится с текстом документа о назначении исследования или экспертизы (отношения, постановления либо определения), уясняет вопросы.

При производстве экспертиз холодного оружия эксперт вправе изучать материалы уголовного дела, относящиеся к объекту исследования.

На этой же стадии осуществляется осмотр объекта исследования и фотофиксация его внешнего строения, а также конструктивных особенностей; маркировочных обозначений, клейм и индивидуальных номеров; следов, образовавшихся при его изготовлении, ремонте или переделке в результате обработки инструментами и на технологическом оборудовании.

Основной задачей детального исследования является выявление групп признаков, определяющих предназначенность и пригодность объекта исследования для поражения цели. Для этого сначала изучают объект в целом и отдельные его элементы, а также определяют его иные технические характеристики (магнитные свойства клинка, массу объекта).

В процессе раздельного исследования проводят оценку внешнего строения и общей конструкции исследуемого объекта и выделение комплекса необходимых для холодного оружия конструктивных признаков.

Так, при изучении коротко клинкового оружия устанавливают наличие и количество лезвий на клинке, расположение острия, иных элементов клинка, способ крепления клинка и рукояти, способ фиксации клинка в боевом положении и т. д. При этом измеряются следующие элементы (рис. 5).

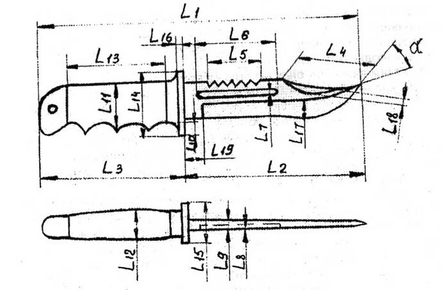

Рис. 5. Схема измерений конструктивных параметров ножа:

L1 – общая длинна ножа; L2 – максимальная длинна клинка; L3 – максимальная длинна рукояти; L4 – длинна скоса обуха (по хорде); L5 – длинна пилы обуха; L6 – длинна дола; L7 – ширина дола максимальная; L8 – глубина дола максимальная; L9 – толщина обуха (клинка) максимальная; L10 – глубина пальцевых выемок (каждой в отдельности); L11 – ширина рукояти в средней части; L12 – толщина рукояти в средней части; L13 – длинна черена; L14 – длинна крестовины; L15 – ширина крестовины; L16 – толщина крестовины; L17 – ширина заточки лезвия максимальная; L18 – ширина заточки скоса обуха максимальная; L19 – длинна пяты.

Соответствующие параметры устанавливают и для других разновидностей холодного оружия. Осмотр и исследование внешнего вида, конструктивных особенностей и маркировочных обозначений производят визуально, как невооруженным глазом, так и с помощью луп 3-5х, а также микроскопов.

Определение основных размерных параметров объекта, глубины повреждений при установлении поражающих свойств, величин остаточных деформаций, массы изделия производится проверенным универсальным измерительным инструментом, весами (механическими или электронными) и специальными измерительными устройствами, обеспечивающими заданную точность измерения:

- линейных размеров, глубины повреждений и остаточных деформаций – 0,1 мм.;

- величины углов – 10 ;

- массы от 0,1г. (для снарядов) до 1 г. (для изделий);

- усилий ударов – 1кгс/см2.

В случаях, когда невозможна разборка исследуемого объекта без его разрушения, для изучения и фиксации скрытых конструктивных особенностей могут применяться переносные или стационарные рентгеновские установки.

В процессе осмотра и исследования объекта выявляют признаки, характеризующие способ его изготовления. Установление способа осуществляют по следующим признакам:

- качеству обработки изделия; следам, образовавшимся на объекте исследования при его обработке инструментами и на технологическом оборудовании;

- наличию маркировочных обозначений;

- отсутствию необходимых для такого изделия деталей или, наоборот, наличию «чужеродных»;

- способам соединения (крепления) деталей между собой;

- использованным материалам и др.

В заключение эксперта дают вывод о способе изготовления объекта исследования, который следует после его подробного описания.

Далее проводят проверку соответствия размерных и иных параметров объекта исследования соответствующим ГОСТам, криминалистическим требованиям или иным нормативно установленным техническим характеристикам, а при их отсутствии – определяющим техническим характеристикам известных аналогов данного типа холодного оружия.

На этом этапе исследований осуществляют сопоставление основных технических характеристик с нормативно установленными либо соответствующими характеристиками аналогов. При этом если специалист или эксперт установит, что представленный объект явно относится к предметам хозяйственно-бытового назначения, то исследование на этом этапе практически завершается. Формулируется соответствующий вывод и оформляется справка об исследовании либо заключение эксперта. Если же объект обладает конструктивными особенностями, присущими отдельным группам холодного оружия, эксперт приступает к следующему этапу исследования - сравнительному.

Сравнительное исследование осуществляют путем сопоставления с аналогами - образцами холодного оружия, в результате которого устанавливают групповую принадлежность исследуемого объекта.

В качестве сравнительных объектов используют:

- образцы из коллекций натурных образцов холодного оружия, специальных средств и предметов хозяйственно-бытового назначения, имеющих сходство по внешнему строению с холодным оружием (например, в экспертных учреждениях, музеях, у частных коллекционеров);

- соответствующие описания и изображения различных образцов холодного оружия, содержащиеся в официальной справочной и специальной литературе.

По результатам сравнительного исследования делают вывод о том, с каким аналогом-образцом имеет сходство исследуемый объект.

При определении пригодности исследуемого объекта для поражения цели устанавливают достаточность:

- технической обеспеченности конструкции в целом и его конструктивных элементов;

- поражающих свойств.

Установление достаточности технической обеспеченности конструкции заключается:

- в определении способов крепления основных элементов конструкции объекта исследования между собой (например, клинка с рукоятью) и оценке надежности такого крепления;

- определении безопасности применения в качестве оружия;

- определении удобства целевого применения (возможности нанесения различных по силе и направлению поражающих ударов).

Данные исследования осуществляют путем проведения экспериментов.

Основными требованиями к проведению экспериментов являются многократность, варьирование силы и направления ударов. Эксперименты проводят в соответствии с общепринятыми криминалистическими методами.

Клинковым оружием наносят удары в сухую сосновую доску толщиной 30-50 мм (при энергии удара от 20 до 50 Дж). При неоднократном (до 50 раз подряд, но не менее 10) применении оружия (ударов ножом, саблей, мечом) выявляют разрушение конструкции в целом или отдельных деталей, прочность крепления клинка и рукояти, удобство удержания в руке, безопасность нанесения различных по силе и направлению ударов.

Возможность нанесения тяжких телесных повреждений, опасных для жизни и здоровья, устанавливают по глубине внедрения клинка (не менее 10 мм) при поперечном расположении волокон древесины.

При производстве испытаний, исследований или экспертиз может быть выбран один или несколько методов определения достаточности поражающих свойств из предложенных выше, в зависимости от вида и типа исследуемого оружия.

Как уже говорилось ранее, приведенная методика исследования холодного оружия практически совпадает с традиционной, предложенной Е. Н. Тихоновым. Именно он впервые использовал в качестве мишеней при экспериментальном исследовании оружия материалов, имитирующих мышечные ткани человека. Им же обосновано проведение такого эксперимента, как наиболее объективное средство проверки свойств исследуемых объектов, максимально приближенное к реальной обстановке нанесения телесных повреждений человеку. В стандартизированной методике результаты испытаний приобрели строго регламентированные рамки, что значительно облегчает проведение исследований.

Для одно- и двулезвийного клинкового оружия официальная методика устанавливает еще более жесткие требования, которые связаны с выявлением у исследуемых объектов дополнительных признаков, характеризующих техническую обеспеченность конструкции. К ним относится обязательное проведение испытаний указанных объектов на упругость и прочность клинков, а также их твердость.

Прочность и упругость конструкции клинкового оружия определяют по схемам, приведенным ниже. Для короткоклинкового и среднеклинкового оружия приведены начальные величины отгиба. При увеличении длины клинка на 25 мм эта величина возрастает на 2 мм. После испытаний на клинке не должно быть остаточных деформаций, превышающих 1 мм.

Рис. 5. Схема проведения испытаний на прочность и упругость охотничьих ножей, ножей для выживания, туристических ножей и охотничьих кинжалов.

Рис. 6. Схема проведения испытаний на прочность и упругость кинжалов, предназначенных для ношения с казачьей формой и национальными костюмами народов РФ.

Рис. 7. Схема проведения испытаний на прочность и упругость сабель и шашек, предназначенных для ношения с казачьей формой и национальными костюмами РФ (прочность и упругость конструкции сабель и шашек определяются путем отгибания боевого конца на 1/8 длинны клинка из углеродистой, дамасской стали и на 1/13 для клинка из булатной стали).

Величина отгиба может быть определена по формуле:

е = 0, 08 L – 2,2

где: е – величина отгиба в мм.;

L – длинна клинка в мм..

Эта формула является универсальной и может быть использована для испытания оружия с клинками любой длины. Так, для охотничьих кинжалов с длиной клинка 150 мм величина отгиба установлена ГОСТом в 10 мм. Расчет по формуле показывает, что эта величина должна составлять 9,8 мм.

Для сред неклинкового оружия при длине клинка 300 мм величина отгиба регламентирована в 21 мм. При расчете по указанной формуле она составляет 21,8 мм. Аналогичное совпадение можно получить и для испытания длинноклинкового оружия, изготовленного из булатной стали. Для испытаний клинкового оружия на прочность и упругость может быть использовано устройство, разработанное ООО «Криминалистическая техника» г. Подольска Московской области.

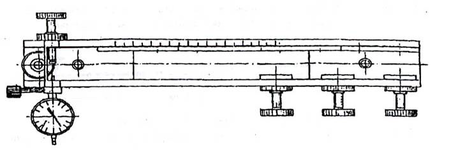

Рис. 8. Устройство для испытаний клинкового холодного оружия на прочность и упругость.

Основные технические характеристики стройства:

Характеристики

Список файлов курсовой работы
