Характеристика интегральных микросхем:
Комплект ИС характеризуется автономностью и функциональной законченностью, унификацией их интерфейса, программируемостью микросхем, их логической и электрической совместимостью. Восьмиразрядная организация, фиксированный набор команд, большой выбор периферийных микросхем позволяет их использовать при создании различных средств вычислительной техники (устройств локальной автоматики, контроллеров измерительных приборов и периферийных устройств, микро ЭВМ для управления технологическими процессами и измерительными системами). ИС совместимы по входам с микросхемами серий ТЛЛ.
Таблица 1 - Размеры корпусов микросхем
| Шифр размера | Число выводов | Dmax, мм | Emax, мм | A2max, мм | (L+A)max, мм | b, мм |
| 2123.40-2 | 40 | 52 | 14,9 | 5 | 10 | 2,5 |
| 2121.28-5 | 28 | 37 | 14,9 | 5 | 10 | 2,5 |
| 2121.28-4 | 28 | 37 | 14,9 | 5 | 10 | 2,5 |
| 2140.20-2 | 20 | 27 | 7,4 | 5 | 10 | 2,5 |
| 238.16-2 | 16 | 22 | 7,4 | 5 | 10 | 2,5 |
| 201.14-1 | 14 | 19,5 | 7,4 | 5 | 10 | 2,5 |
Рисунок 1 - Размеры корпусов микросхем
Микросхема КР580ВМ80А
Микросхема представляет собой параллельное центральное 8-разрядное процессорное устройство с фиксированной системой команд. ИС имеет раздельный 16-разрядный канал адреса и 8-разрядный канал данных. Канал адреса обеспечивает прямую адресацию внешней памяти объемом до 65536 байт, 256 устройств ввода и 256 устройств вывода. 8-разрядное АЛУ МП обеспечивает выполнение арифметических и логических операций над двоичными данными, представленными в дополнительном коде, а также обработку двоично-десятичных упакованных чисел. Содержит 4750 интегральных элементов. Корпус типа 2123.40-2, масса не более 6г.

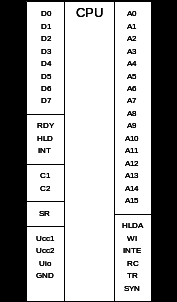

Рисунок 2 - Микросхема КР580ВМ80А
Таблица 2 - Назначение выводов ИМС КР580ВМ80А
| Вывод | Назначение | Функциональное назначение |
| 1, 25-27, 29-40 | A10, A0-A2, A3-A9, A15, A12-A14, A11 | канал адреса |
| 2 | GND | общий |
| 3-10 | D4-D7, D3-D0 | канал данных |
| 11 | Uio | напряжение источника питания |
| 12 | SR | установка в исходное состояние |
| 13 | HLD | захват |
| 14 | INT | запрос прерывания |
| 15, 22 | C2, C1 | тактовый сигнал |
| 16 | INTE | разрешения прерывания |
| 17 | RC | прием информации |
| 18 | TR | выдача информации |
| 19 | SYN | сигнал синхронизации |
| 20 | Ucc1 | напряжение питания +5В±5% |
| 21 | HLDA | подтверждение захвата |
| 23 | RD | сигнал "готовности" |
| 24 | WI | сигнал "ожидания" |
| 28 | Ucc2 | напряжение питания +12±5% |
Таблица 3 - Электрические параметры ИМС КР580ВМ80А
| Номинальное напряжение питания UN1 | 12В ± 5% |
| Номинальное напряжение питания UN2 | 5В ± 5% |
| Напряжение высокого уровня импульсов тактовых сигналов | 9...13 В |
| Напряжение низкого уровня импульсов тактовых сигналов | -0,3...+0,8 В |
| Входное напряжение низкого уровня | ≤0,8 В |
| Входное напряжение высокого уровня | ≥3,3 В |
| Выходное напряжение высокого уровня | ≥3,7 В |
| Выходное напряжение низкого уровня | ≤0,45 В |
| Ток потребления от источника питания UN1 | ≤75 мА |
| Ток потребления от источника питания UN2 | ≤85 мА |
| Ток потребления от источника напряжения смещения подложки | ≤1 мА |
| Ток утечки на входах тактовых импульсов | -10…+10 мкА |
| Выходной ток в состоянии "выключено" при UBXN = 0,45 В | -100…+100 мкА |
| Выходной ток в состоянии "выключено" при UBXN = 5,25 В | -10…+10 мкА |
| Ток утечки на входах | -10…+10 мкА |
| Входной ток по каналу данных в режиме "прием" при 0≤UBXN≤0,45 В | ≤ |-0.1| мА |
| Входной ток по каналу данных в режиме "прием" при 0,45≤UBXN≤5,25 В | ≤ |-2| мА |
| Период следования тактовых импульсов C1, С2 | 0,48...2 мкс |
| Длительность тактовых импульсов С1 | ≤ 60 нс |
| Длительность тактовых импульсов С2 | ≤ 220 нс |
| Время перехода сигналов С1, С2 из состояния низкого (высокого) уровня в состояние высокого (низкого) уровня | 0…50 нс |
| Время задержки сигнала С2 (низкого уровня) относительно сигнала С1 (низкого уровня) | ≥ 0 нс |
| Время задержки сигнала С1 относительно сигнала С2 | ≥ 80 нс |
| Время задержки сигнала С2 (высокого уровня) относительно сигнала С1 (низкого уровня) | ≥70 нс |
| Время задержки распространения сигналов А15...А0 (низкого уровня) относительно сигнала С2 (высокого уровня) | ≤200 нс |
| Время задержки распространения сигналов D7…D0 относительно сигнала С2 (высокого уровня) | ≤220 нс |
| Время задержки распространения сигналов D7…D0 и А15...А0 (высокоимпедансное состояние) относительно сигнала С2 (высокого уровня) | ≤120 нс |
| Время установления сигналов D7…D0 относительно сигнала С2 | ≤150 нс |
| Время установления сигналов D7…D0 относительно сигнала С1 во время действия сигнала "прием" | ≥30 нс |
| Время задержки распространения сигналов ACKRQ относительно сигнала С1 | ≥120 нс |
| Время задержки распространения сигнала "синхронизация" относительно сигналов С1 и С2 | ≥120 нс |
| Время задержки распространения сигнала "прием" относительно сигнала С2 | 25…140 нс |
| Время установления сигнала "готовность" относительно сигнала С2 | ≥120 нс |
| Время задержки сигнала "прием" относительно сигналов D7...D0, А15...А0 | ≥ 0 нс |
| Время задержки распространения сигнала "ожидание"относительно сигнала С1 | ≥120 нс |
| Время установления сигнала "запрос прерывания" относительно сигнала С2 | ≥120 нс |
| Время сохранения сигнала "запрос захвата", "готовность", "запрос прерывания", относительно сигнала С2 | ≥ 0 нс |
| Время задержки распространения сигнала "подтверждение прерывания" относительно сигнала С2 | ≤ 200 нс |
| Время задержки распространения сигнала "выдача" относительно сигнала С1 | ≤140 нс |
| Время установления сигнала RQ относительно сигнала С2 | ≤ 140 нс |
Микросхема КР580ВВ51A
Микросхема представляет собой программируемый последовательный интерфейс (универсальный синхронно - асинхронно приемопередатчик). ИС преобразует параллельный код, получаемый от центрального процессора в последовательный поток символов со служебными битами. Содержит 3500 интегральных элементов. Корпус типа 2121.28-5, масса не более 5 г.

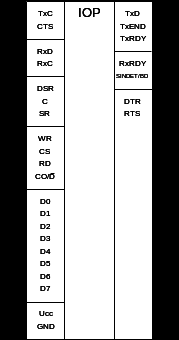

Рисунок 3 - Микросхема КР580ВВ51A
Таблица 4 - Назначение выводов ИМС КР580ВВ51А
| Вывод | Назначение | Функциональное назначение |
| 1, 2, 5-8, 27, 28 | D2, D3, D4-D7, D0, D1 | канал данных |
| 3 | RxD | приемник микросхемы |
| 4 | GND | общий |
| 9 | TxC | синхронизация передачи |
| 10 | WR | запись информации |
| 11 | CS | выбор микросхемы |
| 12 | CO/D | управление/данные |
| 13 | RD | чтение информации |
| 14 | RxRDY | готовность приемника |
| 15 | TxRDY | готовность передатчика |
| 16 | SYNDET/BD | двунаправленный трехстабильный |
| 17 | CTS | готовность внешнего устройства принять данные |
| 18 | TxEND | конец передачи |
| 19 | TxD | передатчик микросхемы |
| 20 | C | синхронизация |
| 21 | SR | установка исходного состояния |
| 22 | DSR | готовность внешнего устройства передать данные |
| 23 | RTS | запрос приемника внешнего устройства на прием данных |
| 24 | DTR | запрос передатчика внешнего устройства на передачу данных |
| 25 | RxC | синхронизация приема |
| 26 | Ucc | напряжение питания +5В±5% |
Таблица 5 - Электрические параметры ИМС КР580ВВ51А
| Номинальное напряжение питания | 5В ± 5% |
| Входное напряжение высокого уровня | ≥ 2,5 В |
| Входное напряжение низкого уровня | ≤ 0,4 В |
| Ток потребления | ≤ 100 мА |
| Ток утечки на входах | ≤ |-1| мкА |
| Выходной ток в состоянии "выключено" | ≤ |-1| мкА |
| Период следования тактовых импульсов | 200...500 нс |
| Длительность сигнала RD и WR | ≥ 250 нс |
| Время сохранения сигналов D7…D0 относительно сигнала WR | ≤ 50 нс |
| Время задержки сигналов D7…D0 относительно сигнала RD | ≤ 250 нс |
Таблица 6 - Предельно допустимые режимы эксплуатации
| Максимальное напряжение питания | 5,25 В |
| Максимальное напряжение на выводах высокого уровня | 5,25 В |
| Максимальное напряжение на выводах низкого уровня | 0,8 В |
| Максимальный выходной ток высокого уровня | |-0,4| мА |
| Максимальный выходной ток низкого уровня | 2,2 мА |
| Максимальная емкость нагрузки | 190 пФ |
| Температура окружающей среды | -10…+75 0С |
Микросхема КР580ВВ55А
Микросхемы представляют собой программируемый параллельный интерфейс. Применяются в качестве элемента ввода/вывода общего назначения, сопрягающего различные типы периферийных устройств с магистралью данных систем обработки информации. Обмен информацией осуществляется через 8 - разрядный двунаправленный трехстабильный канал данных (D). Для связи с периферийными устройствами используются 24 линии ввода/вывода, сгруппированные в три 8-разрядных канала (ВА, ВВ, ВС), направление передачи информации и режим работы которых определяются программным способом. Содержат 1600 интегральных элементов. Корпус типа 2123.40 - 2, масса не более 6 г.
