Текст из файла (страница 3)

Рисунок 2.11 – Розетка

2.2.3 Планировка помещений

Схема расположения рабочих станций в отделах приведена на рисунке 2.13.

РС – рабочая станция;

СР – сервер;

К– коммутатор.

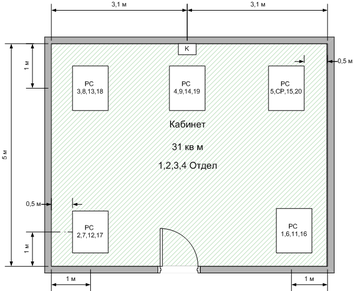

Рисунок 2.13 – Схема расположения рабочих станций в отделах

2.2.3.1 Вертикальная и горизонтальная разводка кабеля

Горизонтальная и вертикальная разводка кабеля для всех отделов представлена на рисунке (2.14) и (2.15).

2.2.3.2 Расчет количества кабеля

Расчет необходимого количества кабеля осуществляется по формуле (2.1):

Sum= (L0+L1+L2+L3+L4+(L5×20))×4, (2.1)

где Sum – необходимое количество кабеля,

L0 – расстояние от ПК 1 до К; L0=3+1+1+2,1=7,1 м;

L1 – расстояние от ПК 2 до К; L1=3+1+1+2,1=7,1 м;

L2 – расстояние от ПК 3 до К; L2=2,1 м;

L3 – расстояние от ПК 4 до К; L3=1 м;

L4 – расстояние от ПК 5 до К; L4=2,1 м ;

L5 – запас кабеля; L7=2 м.

Подставив значения в формулу (2.1) получим:

Sum =(7,1+7,1+2,1+1+2,1+ (2×20))×4=237,6 м.

Расчет количества кабель-канала производится аналогично расчету кабеля. Количество кабель-канала Sum1 можно рассчитать по формуле (2.2):

Sum1 = (L0+L1)×4, (2.2)

• Где L0 – расстояние от ПК 1 до К; L0=7,1 м;

• L1 – расстояние от К до ПК 2; L1=7,1 м;

Подстановкой указанных выше значений в формулу (2.2) получено:

Sum1 =(7,1+7,1)×4=56,8 м.

Рисунок 2.15 – Вертикальная разводка кабеля

Рисунок 2.14 – Горизонтальная разводка кабеля

2.3 Расчет производительности сети

2.3.1 Расчет пропускной способности сети Gigabit Ethernet

Расчет производится для скорости передачи данных 1000 Мбит/с, которую обеспечивают сети Gigabit Ethernet. Размер кадра в байтах минимальный N_КMIN1, байт и максимальный N_КMAX1, байт определяют по формулам:

, (2.3)

, (2.4)

где N_СЛ – служебная информация в кадрах Gigabit Ethernet, байт; N_СЛ = 26 байт;

N_ПMIN – минимальный размер поля данных кадра, байт; N_ПMIN = 512 байт;

N_ПMAX – максимальный размер поля данных кадра, байт; N_ПMAX = 1500 байт;

N_ПЗ – пауза между кадрами, байт; N_ПЗ = 12 байт.

Подстановкой указанных выше значений в формулы (2.3) и (2.4), получено:

байт,

байт.

Так как один байт равен восьми битам, рассчитывают минимальный размер кадра в битах N_KMIN2 и максимальный размер кадра в битах N_KMIN2:

бит, (2.5)

бит. (2.6)

Пропускную способность N_ПР, бит определяют по формуле:

, (2.7)

где N₁ – количество бит в одном килобите; N₁ = 1024;

N₂ – количество килобит в одном мегабите; N₂ = 1024;

K_ПР – коэффициент скорости передачи данных; K_ПР = 1000.

Подстановкой указанных выше значений в формулу (2.7) получено:

бит.

Период следования кадров при минимальном размере кадра T_КMIN , мкс и при максимальном размере кадра T_КMAX, мкс определяют по формулам:

, (2.8)

, (2.9)

где N_KMIN2 – минимальный размер кадра в битах; N_KMIN2 = 4400 бит;

N_KMAX2 – максимальный размер кадра в битах; N_KMAX2 = 12304 бит;

N_ПР – пропускная способность, бит; N_ПР = 1048576000 бит;

K_МКС – количество микросекунд в одной секунде; K_МКС = 10⁶.

Подстановкой указанных выше значений в формулы (2.8) и (2.9), получено:

мкс,

мкс.

Частоту следования кадров при минимальном размере кадра F_КMIN , кадр/с и частоту следования кадров при максимальном размере кадра F_КMAX, кадр/с определяют по формулам:

, (2.10)

, (2.11)

где N_ПР – пропускная способность, бит; N_ПР = 1048576000 бит;

N_KMIN2 – минимальный размер кадра в битах; N_KMIN2 = 4400 бит;

N_KMAX2 – максимальный размер кадра в битах; N_KMAX2 = 12304 бит.

Подстановкой указанных выше значений в формулы (2.10) и (2.11), получено:

кадр/с,

кадр/с.

Полезную пропускную способность кадров при минимальном размере кадра Р_MIN1, бит/с и при максимальном размере кадра Р_MAX1, бит/с определяют по формулам:

, (2.12)

, (2.13)

где F_КMIN – частота следования кадров при минимальном размере кадра, кадр/с;

F_КMIN = 238313 кадр/с;

F_КMAX – частота следования кадров при максимальном размере кадра, кадр/с;

F_КMAX = 85222 кадр/с;

N_ПMIN – минимальный размер поля данных кадра, байт; N_ПMIN = 512 байт;

N_ПMIN – максимальный размер поля данных кадра, байт; N_ПMAX = 1500 байт;

K_ББ – количество бит в байте; K_ББ = 8.

Подстановкой указанных выше значений в формулы (2.12) и (2.13), получено:

бит/с,

бит/с.

Полезную пропускную способность при минимальном размере кадра Р_MIN2, Мбит/с, и полезную пропускную способность при максимальном размере кадра Р_MAX2, Мбит/с, определяют по формулам:

, (2.14)

, (2.15)

где N₁ – количество бит в одном килобите; N₁ = 1024;

N₂ – количество килобит в одном мегабите; N₂ = 1024.

Подстановкой указанных выше значений в формулы (2.14) и (2.15), получено:

Мбит/с,

Мбит/с.

Все данные расчетов приведены в таблице 2.1.

Таблица 2.1 – Пропускная способность для кадров минимального и максимального размера Gigabit Ethernet

Расчет производится для скорости передачи данных 100 Мбит/с, которую обеспечивают сети Fast Ethernet. Размер кадра в байтах минимальный байт и максимальный байт определяют по формулам (2.3) и (2.4).

Подстановкой указанных выше значений в формулы (2.3) и (2.4), получено:

байт,

байт.

Так как один байт равен восьми битам, рассчитывают минимальный размер кадра в битах N_KMIN2 и максимальный размер кадра в битах N_KMIN2:

бит,

бит.

Пропускную способность N_ПР, бит определяют по формуле (2.7).

Подстановкой указанных выше значений в формулу (2.7) получено:

бит.

Период следования кадров при минимальном размере кадра T_КMIN , мкс и при максимальном размере кадра T_КMAX, мкс определяют по формулам (2.8) и (2.9).

Подстановкой указанных выше значений в формулы (2.8) и (2.9) получено:

мкс,

мкс.

Частоту следования кадров при минимальном размере кадра , кадр/с и при максимальном размере кадра , кадр/с определяют по формулам (2.10) и (2.11):

Подстановкой указанных выше значений в формулы (2.10) и (2.11) получено следующее:

кадр/с,

кадр/с.

Полезную пропускную способность кадров при минимальном размере кадра Р_MIN1, бит/с и при максимальном размере кадра Р_MAX1, бит/с определяют по формулам (2.12) и (2.13).

Подстановкой указанных выше значений в формулы (2.12) и (2.13) получено:

бит/с,

бит/с.

Полезную пропускную способность при минимальном размере кадра Р_MIN2, Мбит/с, и полезную пропускную способность при максимальном размере кадра Р_MAX2, Мбит/с, определяют по формулам (2.14) и (2.15):

Подстановкой указанных выше значений в формулы (2.14) и (2.15) получено:

Мбит/с,

Мбит/с.

Все данные расчетов приведены в таблице 2.1.

Таблица 2.1 – Пропускная способность для кадров минимального и максимального размера Fast Ethernet

2.4 Выбор и обоснование программного обеспечения сети

Программное обеспечение (ПО) вычислительных сетей обеспечивает организацию коллективного доступа к вычислительным и информационным ресурсам сети, динамическое распределение и перераспределение ресурсов сети с целью повышения оперативности обработки информации и максимальной загрузки аппаратных средств, а также в случае отказа и выхода из строя отдельных технических средств.

2.4.1 Операционная система
