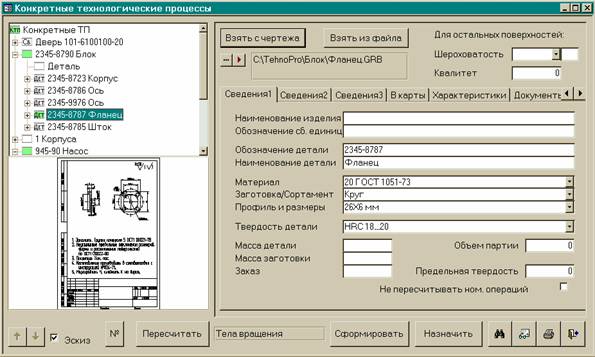

При проектировании технологического процесса в системе «ТехноПро» технолог общается с ЭВМ на языке, максимально приближенном к его предметной области. Он оперирует со знакомыми ему понятиями: деталь, операция, переход, карта, эскиз и т.д. Сведения о детали можно вводить с клавиатуры или считывать с введенного заранее в системе T-FLEX электронного чертежа – см. рис. 2.
Рис. 2
Форма для ввода информации, представленная на рисунке содержит привычные для Access и для Windows кнопки, поля, закладки и др. элементы.

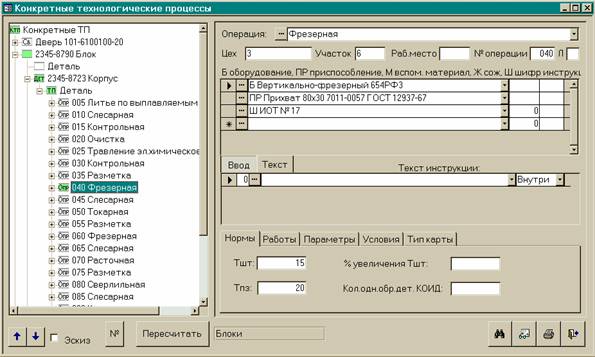

На рис. 3 и 4 показаны формы для заполнения содержания операций и переходов соответственно. Маршрут операций и переходов представлены в виде «дерева», что упрощает формирование технологического процесса. Порядок следования операций или переходов можно изменять нажатием кнопок со стрелками вверх или вниз, при этом номера операций или переходов пересчитываются автоматически.
Рис. 3. Заполнение содержания операции в САПР ТП «ТехноПро»

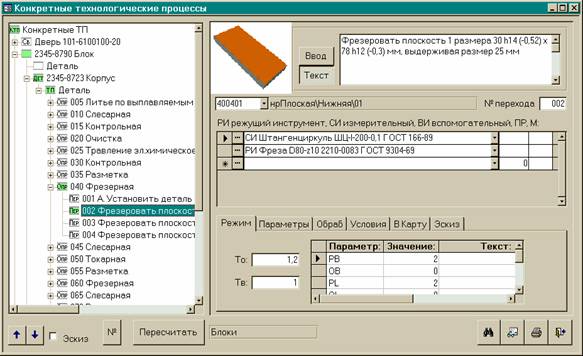

Рис. 4. Заполнение содержания перехода в САПР ТП «ТехноПро»
Список используемой литературы
-
Азбелев П.П., Белоусова И.В., Ежов С.Н., Кревский И.Г., Уксусников Ю.Г. Информационное и лингвистическое обеспечение систем логического моделирования: Учеб.пособие /СПбЭТИ, - С.-Пб.,1992.
-
Разработка трансляторов с языков САПР. Методические указания к выполнению лабораторных работ /Сост.: Кревский И.Г.; ПГТУ. - Пенза, 1993.
-
Язык описания моделей микропроцессорных БИС ДИСП-Си. Методические указания к выполнению курсовых проектов по курсам "Лингвистическое обеспечение САПР" и "Математическое моделирование в САПР" /Сост.: Кревский И.Г.; ПГТУ. - Пенза, 1993.
