Таблиця 3

	СІ=1	X1		X2		X3		X4
a0	a1/Y1
a1	a2/Y2
a2		a3/Y3	a3/__
a3	a4/Y4
a4				a1/__	a5/Y5
a5	a6/Y6
a6						a7/Y3	a7/__
a7	a8/Y4
a8								a5/__	a0/Y7

3.1.7 Граф-схема переходів

Будуємо граф-схему переходів (Рис.7). Граф-схема будується на основі Рис.5. і Таблиці 3. Кружочками позначаються можливі стани автомата. Стрілки указують на перехід із стану i до стану j. Над стрілкою указується, під яким вхідним сигналом станеться перехід, і, що при цьому буде на виході автомата.

3.1.8 Система рівнянь переходів

Складаємо систему рівнянь переходів. Ця система складається на основі граф-схеми переходів (Рис.7) або основної таблиці абстрактного автомата (Таблиця 3). Сигнал СІ опущений.

3.1 9. Система рівнянь виходів

Складаємо систему рівнянь виходів. Ця система складається на основі закодованої мікрокомандної схеми алгоритму (Рис.5), де Х - вхід,

Y - вихід.

3.1.10 Кодування внутрішніх станів автомата

Для того, щоб закодувати внутрішні стани автомата, визначаємо кількість необхідних для цього тригерів (n). Кількість тригерів розраховується із співвідношення: log₂ A ≤ n, де

n - кількість необхідних тригерів;

А - кількість станів а_i (a₀ - a₈)

А = 9log₂ 9 ≤ nn = 4,Нам необхідні 4 тригери, значить внутрішні стани автомата будемо кодувати чотирьох-розрядним двійковим кодом. Процес кодування зображений у Таблиці 4.

Таблиця 4

	S1	S2	S3	S4
a0	0	0	0	0
a1	0	0	0	1
a2	0	0	1	0
a3	0	0	1	1
a4	0	1	0	0
a5	0	1	0	1
a6	0	1	1	0
a7	0	1	1	1
a8	1	0	0	0

3.1.11 Побудова схеми операційного автомата

Операційний автомат складається з п’яти (5) частин (Рис.5).

У вхідній частині розташовані чотири (4) RS-тригери, чотири (4) логічних елементи АБО, на які подається вхідний сигнал, декодер та дві шини, одна з яких необхідна для передачі сигналів, які надходять з декодера, а інша - для сигналів з виходів компаратора.

У перехідній частині автомата виконується перетворення сигнала на протязі одного такту часу. Пройшовши через логічні елементи І та (або) АБО, чи того не роблячи, сигнал змінюється і результат надходить на шину (a_t), відкіля продовжує передаватися до програмованої логічної матриці (ПЛМ). Перехідна частина будується на основі системи рівнянь переходів.

Вихідна частина. Ця частина будується на основі системи рівнянь виходів. Тут виконується той самий процес, що й у перехідній частині, тільки сигнали подаються на вихідну шину Y_t, з якої сигнал надходить до вихідної матриці.

3.1.12 Схема операційного автомата

3.2 Синтез мікропрограмного автомата за схемою Уілкса-Стрінжера у вигляді автомата Мура

Побудувати операційний автомат, який знаходить максимальний парний елемент в кожному рядку масива (A [n,n]).

Мікропрограмний автомат необхідно реалізувати за схемою Уілкса-Стрінжера у вигляді автомата Мура.

Оптимальну функціональну схему керуючих частин автомата синтезувати на елементах І, НЕ, RS-, D - тригерах.

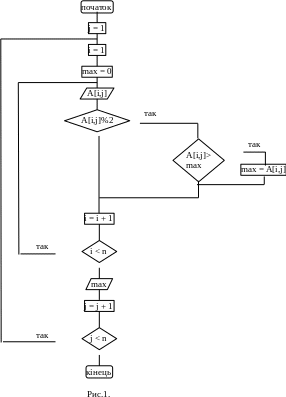

3.2.1 Змістовна схема алгоритму

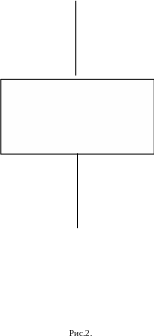

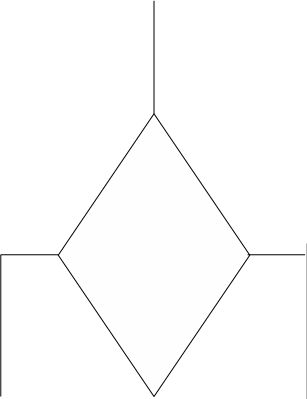

До складу змістовної схеми алгоритму (Рис.1) входять операційні та умовні верхівки. Наш алгоритм виконує знаходження максимального парного елементу кожному рядку масива, використовуючи при цьому чотири (4) умовні верхівки і вісім (8) операційних верхівок. Позначення операційних верхівок показано на Рис.2. Позначення умовних верхівок на Рис.3.

3



.2.2 Змістовна таблиця кодування операційних та умовних верхівок

Кожна верхівка, чи то операційна чи умовна, кодується. При чому, якщо, мікрооперації повторюються і умовні верхівки повторюються, вони кодуються однаково. В даному прикладі три мікрооперації повторюються двічі, тому, однакові верхівки ми можемо кодувати одним кодом. Таблиця кодування верхівок зображена у Таблиці1.

Таблиця 1

Код	Зміст	Примітки
mY1	j = 1
mY2	i = 1
mY3	max = 0
mY4	A [i,j]	Ввід A [i,j]
mY5	max = A [i,j]
mY6	i = i + 1
mY7	max	Вивід max
mY8	j = j + 1
X1	A [i,j]% 2	так - 1, ні - 0
X2	A [i,j] > max	так - 1, ні - 0
X3	i < n	так - 1, ні - 0
X4	j < m	так - 1, ні - 0

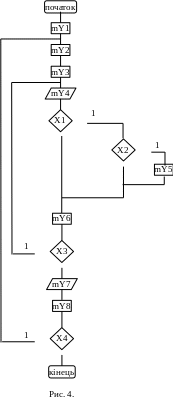

3.2.3 Закодована мікроопераційна схема алгоритма

Закодована мікроопераційна схема алгоритму будується на основі змістовної схеми алгоритму (Рис.1) і таблиці кодування операційних та умовних верхівок (Таблиця 1), шляхом заміни відповідних блоків. Схема алгоритму зображена на Рис.4.

3.2.4 Таблиця кодування мікрокоманд

Складаємо таблицю кодування мікрокоманд. Кожна операція кодується своєю мікрокомандою. Мікрооперації, які виконуються одна за одною послідовно на протязі одного такта часу, об’єднуються в одну мікрокоманду. В даному прикладі двічі по дві мікрооперації ( (mY₂, mY₃) и (mY₇, mY₈)) виконуються послідовно. Тому ми об’єднуємо їх в одну мікрокоманду. Таблиця кодування зображена в Таблиці 2.

Таблиця 2

Мікрокоманда	Мікрооперація
Y1	mY1
Y2	mY2,mY3
Y3	mY4
Y4	mY5
Y5	mY6
Y6	mY7, mY8

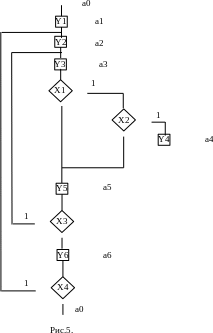

3.2.5 Закодована мікрокомандна схема алгоритма

Складаємо закодовану мікрокомандну схему алгоритма (Рис.5). Проставляємо мітки внутрішніх станів автомата Мура таким чином:

мітки ставляться біля кожної мікрокоманди;

початок і кінець мікрокомандної схеми алгоритма відмічається міткою а₀;

перехід з одного стану в інший повинен проходити через умовну або операційну верхівки автомата;

- біля кожної мікрокоманди мітки проставляються відповідно порядковому номеру;

3.2.6 Основна таблиця автомата (СІ - синхроимпульс)

Будуємо основну таблицю автомата Мура (Таблиця 3). Ця таблиця складається на основі закодованої мікрокомандної схеми алгоритму

(Рис.5) У першому стовпчику таблиці записуються стани, в яких може збути наш автомат. В першому рядку таблиці записуються способи переходу автомата з одного стану в інший (вхідні сигнали), тобто, чи то буде СІ (той перехід, в процесі якого на шляху не зустрілася жодна вершина), чи при переході автомату буде поставлена умова. В клітинках таблиці фіксується, перехід в який стан виконується та, що буде на виході. Наприклад, із стану а₀ автомат може здійснити перехід у стан а₁ і в результаті цього переходу на виході автомата буде Y₁, тобто, автомат виконає ті мікрооперації, які виконуються на протязі одного такту часу (mY₁ закодована мікрокомандою Y₁), при чому, цей перехід станеться під синхроімпульс ним сигналом.

Таблиця 3

	СІ=1		X1, X2	X1,	X3		X4
a0	a1/Y1
a1	a2/Y2
a2	a3/Y3
a3		a5/Y5	a4/Y4	a5/Y5
a4	a5/Y5
a5					a3/Y3	a6/Y6
a6							a2/Y2	a0/ __

3.2.7 Граф-схема переходів

Будуємо граф-схему переходів (Рис.7). Граф-схема будується на основі Рис.5. і Таблиці 3. Кружочками позначаються можливі стани автомата. Стрілки указують на перехід із стану i до стану j. Над стрілкою указується, під яким вхідним сигналом станеться перехід і, що при цьому буде на виході автомата.

3

.2.8 Система рівнянь переходів

Складаємо систему рівнянь переходів. Ця система складається на основі граф-схеми переходів (Рис.7) або основної таблиці абстрактного автомата (Таблиця 3).

3.2.9 Кодування внутрішніх станів автомата

Для того, щоб закодувати внутрішні стани автомата, визначаємо кількість необхідних для цього тригерів (n). Кількість тригерів розраховується із співвідношення: log₂ A ≤ n, де
