Для просмотра информации о дисциплинах, изучаемых по специальности, используется модуль Form2. В нем описана процедура Combo1.InteractiveChange, которая при выборе любой специальности из списка выводит в ListBox все дисциплины изучаемые по выбранной в ComboBox специальности.

3.2 Требования к надежности

Программа должна гарантировать правильность учета дисциплин изучаемых по специальности и в случае недостатка в данных для учета выдавать сообщение об этом.

Программа должна обеспечить ввод выбором всех данных, для которых это возможно, например автоматическое (программное) формирование кода вида товарно-материальных ценностей.

Программа должна контролировать корректность вводимых данных перед записью в базу данных, т. е. в случае попытки записи в базу данных не полной информации игнорировать данную операцию (запись не производить) и требовать заполнения всей необходимой информации о дисциплинах, изучаемых по специальности.

Для ввода данных должны использоваться интуитивно понятные экраны и формы ввода. Человеко-машинный интерфейс обеспечивает связь между пользователем и компьютером – он позволяет достигать поставленных целей, успешно находить решение поставленной задачи.

Взаимодействие – обмен действиями и реакциями на эти действия между компьютером и пользователем.

В программе должен быть использован следующий ряд стилей взаимодействия машины и человека:

• организация диалога компьютер - человек, где компьютер задает вопросы, а пользователь отвечает ему;

• формы для ввода документов, где пользователь заполняет поля диалога, вводя данные в необходимые поля;

• прямое манипулирование, когда пользователь управляет объектами на экране посредством устройства манипулирования, типа мыши (по-другому прямой интерфейс манипулирования называется графический интерфейс пользователя (GUI, graphic user interface)).

3.3 Требования к составу и параметрам технических средств

Рекомендуется компьютер, оснащенный процессором Intel Pentium/Celeron, AMD K6/Athlon/Duron или совместимым с частотой 300 МГц или более (одно- или двухпроцессорная система)*. Минимальная частота процессора - 233 МГц. Рекомендуется 128 МБ ОЗУ или более. Минимально допустимый объем - 64 МБ (при наличии 64 МБ ОЗУ возможно снижение производительности и функциональности). Монитор и видеоадаптер Super VGA с разрешением 800х600 или более высоким. Клавиатура и мышь или совместимое указывающее устройство.

2. Требования к информационной и программной совместимости

Программа представляет небольшую часть программного комплекса, поэтому входные данные должны быть корректны, т.е. все обязательные поля должны быть заполнены.

Обязательное для заполнения поле на форме закрепление дисциплин – наименование дисциплины. Разрабатываемая программа предназначена для работы под управлением операционной системы (ОС) Windows XP/2000/2003.

1. Стадии и этапы разработки

1. получение задания на курсовое проектирование;

2. изучение методических указаний по курсовому проектированию;

3. изучение предметной области и назначения разрабатываемого программного продукта;

4. подбор и изучение литературы;

5. повторение и приобретение знаний, необходимых для выполнения работы;

6. составление алгоритма программы;

7. разработка и написание раздела пояснительной записки «Техническое задание»;

8. разработка базы данных и написание раздела пояснительной записки «Описание базы данных»;

9. разработка программы и написание раздела пояснительной записки «Описание программы»;

10. отладка и тестирование программы;

11. оформление пояснительной записки курсовой работы;

12. представление программного продукта, защита курсовой работы.

III. Описание базы данных

Концептуальная схема:

Дисциплины относятся к специальностям как связь М:М – много ко многим, поскольку специальности содержат для обучения несколько дисциплин, а дисциплины в свою очередь могут изучаться в разных специальностях. Специальности относятся к кафедрам как связь М:1 – много к одному, поскольку несколько специальностей может входить в одну кафедру, но при этом одна специальность может входить только в одну кафедру. Преподаватели относятся к кафедрам как связь М:1 – много к одному, так как несколько преподавателей могут заведовать одной кафедрой, но не несколькими сразу.

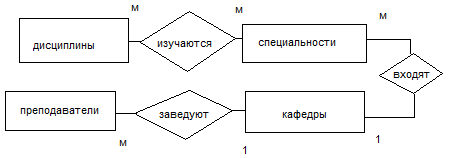

Рис. 1. Концептуальная схема

Реляционная схема:

Таблицы:

1. Disiples(koddisc,name)

Первичный ключ: koddisc

Внешние ключи: нет

1. Special(kodspec,names,kodkaf)

Первичный ключ: kodspec

Внешние ключи: kodkaf

1. Kafedrs(kodkaf,name,tel,kodprep);

Первичный ключ: kodkaf

Внешние ключи: kodprep

1. Prepod(kodprep,fam,name,otch,pol,daterog,adres,tel,kodkaf)

Первичный ключ: kodprep

Внешние ключи: kodkaf

1. Specdis(kodspec,koddisc,kurs,semester,chasov)

Первичный ключ: kodspec+koddisc

Внешние ключи: kodspec, koddisc

Диаграмма базы данных (схема связи):

Первичный ключь koddisc в таблице disiples связан с внешним ключем koddisc в таблице specdis, первичный ключь kodspec в таблице special связан с внешним ключем kodspec в таблице specdis, gервичный ключь kodkaf в таблице kafedrs связан с внешними ключами kodkaf в таблице special и kodkaf в таблице prepod, первичный ключь kodprep в таблице prepod связан с внешним ключем kodprep в таблице kafedrs.

Рис. 2. Схема связи

Структура таблиц базы данных:

Таблица 1

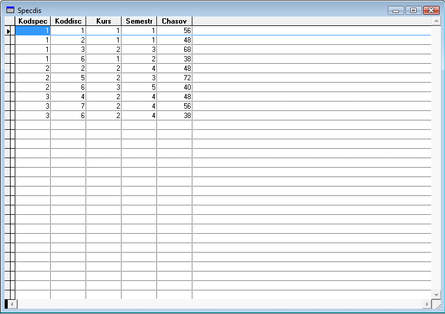

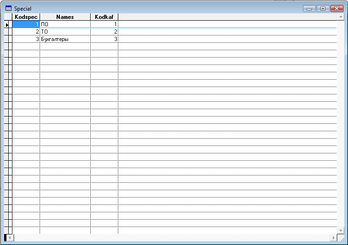

Примеры заполненных таблиц:

Пример 1

Пример 2

IV. Описание программы

1. Общие сведения о программе

С увеличением все новых и новых специальностей и дисциплин появилась необходимость создать автоматическую систему для хранения и обработки информации. Данный программный продукт предназначен для просмотра и закрепления дисциплин изучаемых по специальности. Это автоматическая система предназначена для быстрого и удобного редактирования, просмотра и хранения информации, в котором предусмотрен удобный интерфейс и от пользователя, благодаря максимальной автоматизации, требуется минимум действий. Программа позволяет просматривать все таблицы необходимые для работы. Позволяет безопасно добавлять данные в базу данных, так как в программе имеются программные средства обработки ошибок и неполноты данных. Данный программный продукт разрабатывался в визуальной среде программирования Visual FoxPro и работает в операционной системе (ОС) Windows XP и более современных ОС.

1. Описание структуры программы

Главным модулем является модуль Form4. В этом модуле предусмотрен переход к другим модулям, с помощью объектов Command. При нажатии на любую кнопку главная форма скрывается и ее заменяет другая форма которую вызывает событие Click данной кнопки. На форме также предусмотрена кнопка выхода, в которой предусмотрено случайное нажатие кнопки. Например, если пользователь, случайно, нажмет на кнопку выхода появится окно, которое будет запрашивать подтверждение на выход. Данная опция описана с помощью команды MesageBox.

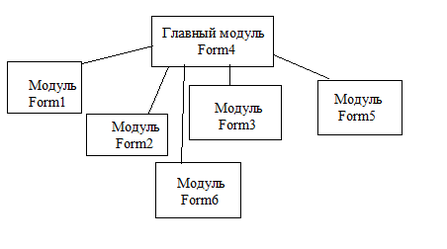

Рис. 3. Структура программы

1. Описание программного модуля №1 (Form1)

1. Входные и выходные данные

В качестве входных данных используется таблица spesial, используется атрибут names данной таблицы, который содержит названия специальностей. Сама таблица содержит атрибуты kodspec который является первичным ключом, и names в котором и содержатся названия. Выходными данными служит объект ListBox расположенный на этой форме, в него записываются дисциплины которые закреплены за выбранной специальностью.

1. Процессы обработки и методы решения

Данный модуль вызывается при нажатии на кнопку «просмотр дисциплин изучаемых по специальности» из главной формы. В данном модуле на форме размещены два объекта label для надписи. Также размещен объект ComboBox в котором находится список всех специальностей из таблицы special с помощью свойств: RowSourceTyp=6–Fields, RowSource=special.name, style=2-Dropdown List. По умолчанию уже выбран объект – первый из списка в таблице. Для объекта ComboBox используется событие InteractiveChange. На форме размещен объект ListBox, он используется для отображения дисциплин которые выводятся с помощью события InteractiveChange объекта ComboBox. Также на форме размещен объект command, который служит для перехода к главной форме «Гланое меню». Для него используется событие Click.

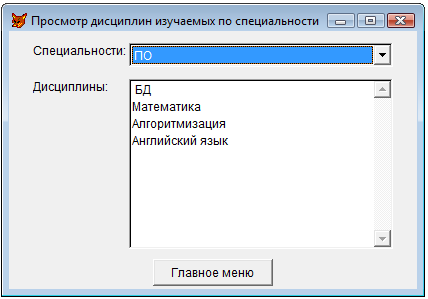

Рис. 4. Форма – Просмотр дисциплин изучаемых по специальности

В данной экранной форме используются следующие события:

Form1.Init:

В данном событии предусматривается автоматический выбор значения из объекта ComboBox содержащего список специальностей. Так же в этом событии обрабатывается заполнения объекта ListBox используя специальность выбранную по умолчанию в объекте ComboBox, для этого вызывается событие ThisForm.Combo1.InteractiveChange.

Combo1.InteractiveChange:

Данное событие выводит в ListBox дисциплины которые изучаются по специальности, выбранной в объекте ComboBox. Для этого сначала ListBox очищается командой Clear, после этого с помощью команды поиска Lokate в таблице special осуществляется поиск кода выбранной специальности. Сравнение производится с названием специальности записанной в данный момент в объекте ComboBox. По коду в таблице specdis спомощью все той же команды поиска Lokate находится первый код дисциплины, и по коду дисциплин в таблице disiples с помощью все той же команды Lokate осуществляется поиск названия дисциплин по данному коду и с помощью команды List1.AddItem добавляется в ListBox. После этого используется команда Continue которая продолжает поиск в таблицах. Весь процесс поиска осуществляется с помощью цикла Do while и условия not eof() – пока не конец файла.
