Принцип работы жидкокристаллических матриц, используемых в LCD-проекторах в качестве формирователей изображения, основывается на свойстве молекул жидкокристаллического вещества менять пространственную ориентацию под воздействием электрического поля и оказывать поляризующий эффект на световые лучи. В многослойной структуре матрицы, представляющей собой прямоугольный массив множества отдельно управляемых элементов (пикселов), слой жидких кристаллов помещается между стеклянными пластинами, на поверхности которых нанесены бороздки. Благодаря им, во всех элементах матрицы удается сориентировать молекулы идентичным образом, причем, вследствие взаимно перпендикулярного расположения бороздок двух пластин, ориентация молекул меняется по мере удаления от одной из них и приближения к другой на 90¦.

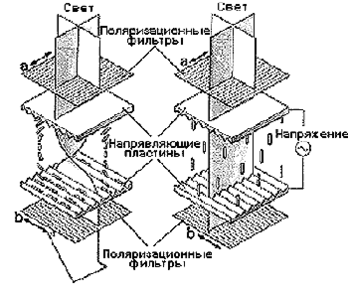

Пропущенный через такой слой жидкокристаллического вещества поляризованный свет (см. рис.) также меняет плоскость поляризации на 90¦. Поэтому структура, в которую добавлены входной и выходной поляризационные фильтры с взаимно перпендикулярными осями поляризации (a и b), оказывается прозрачной для внешнего светового потока, частично ослабевающего при прохождении входного поляризатора.

Находясь под воздействием электрического поля, молекулы жидкокристаллического слоя меняют свою ориентацию, и угол поворота плоскости поляризации светового потока заметно уменьшается. В этом случае большая часть светового потока поглощается выходным поляризатором. Таким образом, управляя уровнем электрического поля, можно менять прозрачность элементов матрицы.

В LCD-панелях с активной адресацией пикселов, выполненных с применением подложек из аморфного кремния, каждый элемент работает под управлением отдельного тонкопленочного транзистора (TFT - Thin Film Transistor). Сам транзистор и соединительные проводники, занимая значительную часть поверхности матрицы, снижают ее световую эффективность, препятствуя увеличению разрешения, определяемого числом пикселей.

Переход на полисиликоновую технологию (p-Si), широко применяемую в современных LCD-проекторах, позволил перенести элементы схемы управления в слой поликристаллического кремния и заметно уменьшить размеры проводников и управляющих транзисторов. Тем самым, удалось повысить световую эффективность матриц и обеспечить условия для увеличения их разрешения.

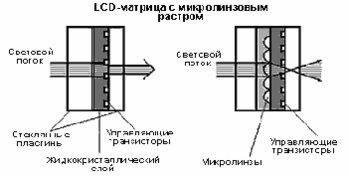

Дополнительный выигрыш по световому потоку в некоторых LCD-матрицах обеспечивает микролинзовый растр - каждый элемент матрицы снабжается собственной микролинзой, направляющей световой поток через прозрачную область. Подобные матрицы сегодня применяются во многих LCD-проекторах.

Устройство LCD-проектора

Современные LCD-проекторы выполняются на базе трех полисиликоновых жидкокристаллических матриц, размером, в основном, от 0.7 до 1.8 дюймов по диагонали. Структурная схема такого проектора представлена на рисунке.

Световое излучение лампы с помощью конденсора преобразуется в равномерный световой поток, из которого дихроичные зеркала-фильтры выделяют три цветовые составляющие (красную, синюю и зеленую) и направляют их на соответствующие LCD-матрицы. Сформированные ими цветные изображения объединяются в цветосмесительном призматическом блоке в одно полноцветное, которое затем через объектив проецируется на внешний экран.

3.3 DLP-технология

Лежащая в основе любого DLP-проектора технология цифровой обработки света (DLP) базируется на разработках корпорации Texas Instruments, создавшей новый тип формирователя изображения - цифровое микрозеркальное устройство DMD (Digital Micromirror Device). DMD-формирователь представляет собой кремниевую пластину, на поверхности которой размещены сотни тысяч управляемых микрозеркал. Главное его преимущество по сравнению с формирователями иного типа заключается в высокой световой эффективности, обусловленной двумя факторами: более эффективным использованием рабочей поверхности формирователя (коэффициент использования - до 90%) и меньшим поглощением световой энергии работающими "на отражение" микрозеркалами, которые к тому же не требуют применения поляризаторов. В силу этих причин, а также относительно простого решения проблемы отвода тепла, DLP-технология позволяет создавать как мощные проекционные аппараты с большим световым потоком (в настоящее время достигнут уровень 18000 ANSI-лм), так и сверхминиатюрные проекторы (ультрапортативные, микропортативные) для мобильных пользователей. Именно в этих классах продуктов DLP-технология сегодня доминирует.
Современные DLP-проекторы строятся по схеме с одним, двумя и тремя DMD-кристаллами (см. Устройство DLP-проектора) аппараты, они характеризуются собственным оптическим разрешением, определяемым числом микрозеркал в DMD-матрице, и наилучшим образом приспособлены для воспроизведения графической и видеоинформации, хранящейся в цифровом формате (компьютерные файлы, записи на DVD-дисках).
Используемый в них принцип формирования полутонов (а также полноцветного изображения в устройствах с одной DMD-матрицей) основывается на свойстве человеческого глаза усреднять визуальную информацию за короткий промежуток времени и требует применения сложных алгоритмов пересчета входных данных в управляющие микрозеркалами ШИМ-последовательности (сигналы с широтно-импульсной модуляцией). Качество алгоритмов во многом определяет достигаемую точность цветопередачи.

Устройство DLP-проектора

Современные DLP-проекторы строятся по схеме с одним, двумя и тремя DMD-матрицами.

Оптическая схема одноматричного DLP-проектора

В одноматричном DLP-проекторе световой поток лампы пропускается через вращающийся фильтр с тремя секторами, окрашенными в цвета составляющих пространства RGB (в современных моделях к трем цветным секторам добавлен четвертый - прозрачный, что позволяет увеличить световой поток мультимедийного проектора при демонстрации изображений с преобладающим светлым фоном). В зависимости от угла поворота фильтра (а, следовательно, и цвета падающего светового потока) DMD-кристалл формирует на экране синюю, красную или зеленую картинки, которые последовательно сменяют одна другую за короткий интервал времени. Усредняя отражаемый экраном световой поток, человеческий глаз воспринимает изображение как полноцветное.
По схеме с одним DMD-кристаллом в настоящее время строятся наиболее миниатюрные DLP-проекторы. Они применяются для проведения мобильных бизнес-презентаций, а также для демонстрации цветного видео. Следует, однако, учитывать, что в последнем случае световой поток проектора с четырехсекторным цветным фильтром оказывается ниже указанного в техническом паспорте, т. к. в этом режиме прозрачный сектор не работает, и эффективность использования светового потока лампы снижается.

Оптическая схема двухматричного DLP-проектора

В двухматричных DLP-проекторах вращающийся цветной фильтр имеет два сектора пурпурного (смесь красного с синим) и желтого (смесь красного и зеленого) цветов. Дихроичные призмы разделяют световой поток на составляющие, при этом поток красного цвета в каждом случае направляется на одну из DMD-матриц. На вторую в зависимости от положения фильтра направляется поток либо синего, либо зеленого цвета. Таким образом, двухматричные проекторы, в отличие от одноматричных, проецируют на экран картинку красного цвета постоянно, что позволяет компенсировать недостаточную интенсивность красной части спектра излучения некоторых ламп.

Оптическая схема трехматричного DLP-проектора

В трехматричных DLP-проекторах световой поток лампы с помощью дихроичных призм расщепляется на три составляющих (RGB), каждая из которых направляется на свою DMD-матрицу, формирующую картинку одного цвета. Объектив аппарата проецирует на экран одновременно три цветных картинки, формируя таким образом полноцветное изображение.
Благодаря высокой эффективности использования светового излучения лампы, трехматричные DLP-проекторы, как правило, характеризуются повышенным световым потоком, достигающим у наиболее мощных аппаратов 18000 ANSI-лм.

3.4 D-ILA-технология

Относительно недавно разработанная компанией Huges-JVC технология D-ILA (Direct Drive Image Light Amplifier) фактически является первым коммерческим воплощением так называемой технологии LCOS, представляющей, по мнению большинства экспертов, одно из наиболее перспективных направлений в области создания проекционного оборудования. Подобно LCD-технологии она базируется на свойствах жидких кристаллов, однако, вместо обычных просветных матриц на основе аморфного или поликристаллического кремния, предполагает использование в качестве формирователей изображения приборов отражающего типа (см. Устройство D-ILA проектора). В матрице D-ILA светомодулирующий жидкокристаллический слой располагается поверх подложки из монокристаллического кремния, на которой фотолитографическим способом сформированы управляющие пикселами электроды, одновременно выполняющие функции отражающих элементов. Почти вся схема управления матрицей размещается непосредственно в подложке, что обеспечивает данной технологии ряд существенных преимуществ по сравнению с LCD-панелями. Матрицы D-ILA проще в изготовлении и при меньших размерах могут иметь существенно более высокое разрешение. Эффективность использования площади кристалла в них достигает 93% (выше, чем в матрицах DMD), что практически исключает проявление сеточной структуры на экране.

Большинство выпущенных к настоящему времени D-ILA-проекторов базируются на матрицах с разрешением SXGA (1365х1024 пикселей) и, обладая световым потоком в пределах от 1000 до 7000 ANSI-лм, характеризуются сравнительно большой массой и высокой ценой. Кроме того, существуют и матрицы повышенного разрешения QXGA (2048х1536 пикселов) размером 1.3 дюйма по диагонали. Последние обеспечивают полноценное (без использования алгоритмов сжатия) воспроизведение видеосигналов стандарта HDTV (1080i).

Устройство D-ILA - проектора

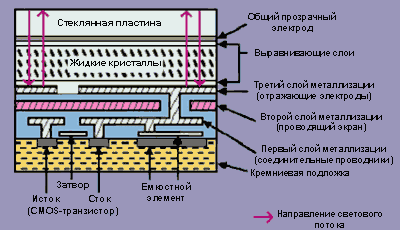

Матрица D-ILA представляет собой многослойную структуру, размещенную на подложке из монокристаллического кремния. Все компоненты схемы управления выполнены по комплиментарной технологии CMOS и располагаются за светомодулирующим слоем жидких кристаллов. Это позволяет существенно увеличить плотность размещения пикселов, размеры которых могут составлять всего несколько микрон, и обеспечить высокую эффективность использования площади кристалла (достигнутый уровень - 93%). Преимуществом технологии является также возможность формирования светомодулирующего слоя и схемы управления в ходе единого технологического процесса.

Отражающие свойства матрицы определяются состоянием слоя жидких кристаллов, меняющегося под воздействием переменного электрического напряжения, которое формируется между отражающими пикселными электродами и общим для всех пикселей прозрачным электродом. D-ILA-матрицы выдерживают существенное повышение температуры, что позволяет применять в проекторах, выполненных на их основе, мощные источники света.

Оптическая схема проектора D-ILA

Проекторы D-ILA строятся по трехматричной схеме (каждая матрица формирует изображение одного из базовых цветов RGB-пространства) и демонстрируют великолепное изображение, на котором практически незаметна пикселная структура. Они с равным успехом могут быть применены для воспроизведения компьютерных и видеосигналов, однако в силу новизны технологии спектр выпускаемых на сегодняшний день устройств относительно невелик.

Литература

1. Информатика. Базовый курс. / Под ред. С.В.Симоновича. - СПб., 2000 г.
