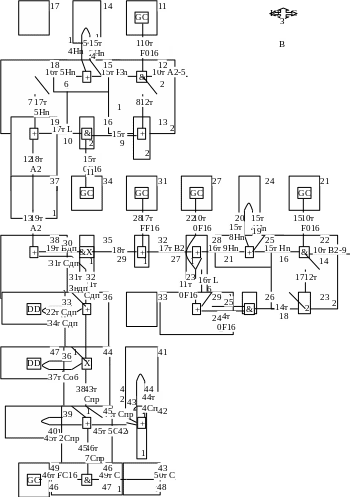

Рис.8
4. Временные диаграммы
4.1 Таблицы временных диаграмм
Временные диаграммы приводятся для входов ОВС и для всех использующихся выходов ОЭ. В столбцах указываются такты, в строках-номера ОЭ и имена выходов ОЭ, а так же код направления выхода.
ОЭ начинают обрабатывать поступающие числа только с десятого такта. Это обусловлено тем, что для нормальной работы ОЭ необходимо обнулить все триггеры. Это так же позволит стабилизировать работу генераторов константы.
Таблица 4.
Временная диаграмма для участка ОВС обрабатывающего число А
| Номер ОЭ | Направление | Номер вых (вх) | Такты | ||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | |||
| 11 | 11 | 1 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | ||||||||||
| 12 | (10) | (2) | а1 | а2 | а3 | а4 | а5 | а6 | а7 | а8 | |||||||||||||||||||
| 12 | 00 | 3 | 0 | 0 | 0 | 0 | а5 | а6 | а7 | а8 | 0 | 0 | 0 | 0 | |||||||||||||||
| 12 | 11 | 8 | а1 | а2 | а3 | а4 | а5 | а6 | а7 | а8 | |||||||||||||||||||
| 13 | 00 | 9 | а1 | а2 | а3 | а4 | а5 | а6 | а7 | а8 | |||||||||||||||||||
| 34 | 01 | 11 | 1 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | |||||
| 15 | 01 | 4 | 0 | а5 | а6 | а7 | а8 | 0 | 0 | 0 | |||||||||||||||||||
| 14 | 11 | 5 | 0 | 0 | а5 | а6 | а7 | а8 | 0 | 0 | |||||||||||||||||||
| 15 | 00 | 6 | а5 | а6 | Х | Х | Х | Х | Х | Х | |||||||||||||||||||
| 18 | 01 | 7 | а5 | а6 | Х | Х | Х | Х | Х | Х | |||||||||||||||||||
| 16 | 00 | 10 | а1 | а2 | а3 | а4 | 1 0 | 0 | 0 | 0 | |||||||||||||||||||
| 19 | 01 | 12 | А1 | А2 | А3 | А4 | А5 | А6 | А7 | А8 | |||||||||||||||||||
| 37 | 01 | 13 | А1 | А2 | А3 | А4 | А5 | А6 | А7 | А8 | |||||||||||||||||||
Таблица 5.
Временная диаграмма для участка ОВС обрабатывающего число В
| Номер ОЭ | Направление | Номер вых (вх) | Такты | ||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | |||
| 21 | 11 | 15 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | ||||||||||
| 22 | (10) | (14) | в1 | в2 | в3 | в4 | в5 | в6 | в7 | в8 | |||||||||||||||||||
| 22 | 00 | 16 | 0 | 0 | 0 | 0 | в5 | в6 | в7 | в8 | 0 | 0 | 0 | 0 | |||||||||||||||
| 22 | 11 | 17 | в1 | в2 | в3 | в4 | в5 | в6 | в7 | в8 | |||||||||||||||||||
| 25 | 01 | 19 | 0 | 0 | в5 | в6 | в7 | в8 | 0 | 0 | |||||||||||||||||||
| 24 | 11 | 20 | 0 | 0 | 0 | в5 | в6 | в7 | в8 | 0 | |||||||||||||||||||
| 25 | 00 | 21 | в5 | в6 | в7 | Х | Х | Х | Х | Х | |||||||||||||||||||
| 27 | 11 | 22 | 0 0 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | ||||||||||
| 28 | 11 | 23 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | |||||||||||||||||||
| 29 | 10 | 24 | 1 | 1 | 1 | 1 | 1 0 | 0 | 0 | 0 | |||||||||||||||||||
| 23 | 00 | 18 | в1 | в2 | в3 | в4 | в5 | в6 | в7 | в8 | |||||||||||||||||||
| 26 | 00 | 25 | в1 | в2 | в3 | в4 | 1 0 | 0 | 0 | 0 | |||||||||||||||||||
| 29 | 01 | 26 | в1 | в2 | в3 | в4 | 1 0 | 0 | 0 | 0 | |||||||||||||||||||
| 28 | 00 | 27 | В1 | В2 | В3 | В4 | В5 | В6 | В7 | В8 | |||||||||||||||||||
| 31 | 01 | 28 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 32 | 00 | 29 | в1 | в2 | в3 | в4 | в5 | в6 | в7 | в8 | |||||||||||||||||||
| 35 | 00 | 30 | в1 | в2 | в3 | в4 | в5 | в6 | в7 | в8 | |||||||||||||||||||
Временные диаграммы позволяют удобно приводить константу к первому такту, а так же эффективно контролировать работу всей ОВС и каждого ОЭ в отдельности.
