Радиокнопки.
Радиокнопка (рис.1.6) как элемент управления окна в некотором роде близка переключателю. Этот элемент также имеет всего два состояния: включен/выключен. Принципиальное отличие от переключателей состоит в том, что радиокнопки, как правило, используются только группами. При этом включение одной радиокнопки в группе приводит к автоматическому выключению всех других кнопок этой группы. Иначе говоря, все радиокнопки в группе взаимозависимы. Так например, включение кнопки “Все” на рис.1.6 автоматически выключит кнопку “Страницы”. Управление радиокнопками осуществляется аналогично управлению переключателями, за исключением того, что передача фокуса от одной кнопки к другой осуществляется не клавишей Tab, а клавишами-стрелками.
Рис.1.6 Фрагмент окна с группой радиокнопок
Однострочный и многострочный элементы ввода
Однострочный элемент ввода (см. Рис.6.1, справа от радиокнопки “Страницы”) - это графический аналог GET-элемента в Clipper’e. Назначение его то же - ввод и корректировка однострочных данных. Многострочный элемент ввода (рис.1.7) предназначен для обработки сложных текстовых данных (например, мемо-полей), содержащих символы “возврат каретки". В Clipper'е, как изветно, для этих целей используется функция MemoEdit ().
Рис.1.7 Фрагмент окна с многострочным элементом ввода
Блоки списка
Блок списка - чрезвычайно мощный и полезный элемент управления окна. С его помощью пользователь может выбрать (пометить) из предлагаемого перечня, насчитывающего до 8000 элементов, одну или несколько необходимых ему строк. Различают простые и выпадающие блоки списков.
Простой блок (рис.1.8) представляет собой прямоугольник с заголовком, в рамках которого отображается несколько строк-вариантов. Если весь перечень вариантов не размещается в пределах этого прямоугольника, справа он дополняется вертикальным лифтом, обеспечивающим прокрутку всего перечня. Блок может дополняться и горизонтальным лифтом в случаях, когда строки не размещаются в нем целиком. Пользуясь мышкой или клавишами-стрелками, пользователь подсвечивает требуемую строку. В некоторых случаях блоки допускают выбор сразу нескольких элементов. Множественный выбор осуществляется мышкой (либо непосредственно, либо при одновременном удержании в нажатом состоянии клавиши Shift или Ctrl - в зависимости от свойств блока).
В практике чаще используются блоки выпадающих списков. Такие блоки нормально пребывают в так называемом закрытом состоянии, отображая лишь выбранный на текущий момент времени вариант (рис.1.9а). Тем самым экономится рабочая область окна, которую можно использовать для других управляющих элементов. Раскрытие блока осуществляется только в момент выбора щелчком мышки на стрелке
, после чего работа с ним производится в том же порядке, что и с обычным блоком. При переходе фокуса к другому элементу окна блок автоматически закрывается.

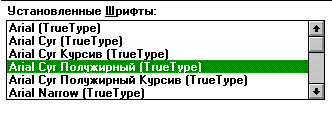

Рис.1.8 Фрагмент окна с простым блоком списка
а) б)
Рис.1.9 Блок выпадающего списка в закрытом (а) и открытом (б) состоянии
Комбинированные блоки списка.
Комбинированный блок списка объединяет блок списка с однострочным полем ввода. Пользователь либо выбирает необходимую ему строку из предлагаемого перечня, либо попросту вводит ее с клавиатуры. Комбинированные блоки также бывают простыми (рис.1.10а) и выпадающими (рис.1.10б).
а) б)
Рис.1.10 Фрагменты окон с простым (а) и выпадающим (б) комбинированными блоками
Поля текста.
Поле текста - простейший элемент управления, необходимый для размещения в окне поясняющего текста. Этот элемент относится к категории пассивных - он не может получить фокус ввода.
Панели вертикальной и горизонтальной прокрутки
Панели вертикальной и горизонтальной прокрутки обеспечивают возможность скроллинга рабочей области окна в случаях, когда эта область выходит за его текущие границы. Панель вертикальной прокрутки располагается у правой границы окна, панель горизонтальной прокрутки - у нижней. На рис.1.11 представлен пример панели горизонтальной прокрутки. Управление панелями осуществляется с помощью мышки тремя способами. Первый состоит в “нажатии” мышкой требуемой кнопки скроллинга, второй - в “буксировке" мышкой лифта в нужном направлении. Третий способ реализуется щелчком мышки в некоторой области непосредственно на панели прокрутки.
Рис.1.11 Панель горизонтальной прокрутки
Элементы типа “группа”.
Элемент “группа" в CA-Visual Objects имеет две разновидности: простая группа и группа радиокнопок. Простая группа имеет чисто эстетическое значение, позволяя очерчивать рамкой любые функционально близкие друг другу элементы окна. Группа радиокнопок - рамка, очерчивающая только взаимосвязанные радиокнопки. Чисто внешне обе разновидности групп никак не отличаются друг от друга (рис.1.12). В то же время разница между ними есть. Простая группа - пассивный компонент окна (а следовательно, и приложения), в то время как группа радиокнопок - активный компонент, позволяющий упростить управление радиокнопками из программы.

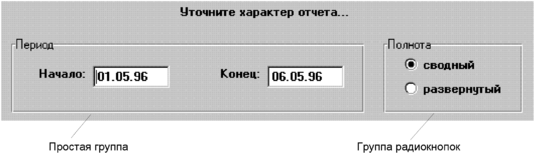

Рис.1.12. Фрагмент окна с группами
Иконки (пиктограммы)
Иконка - это небольшое по размерам изображение (32х32 точки), которое может быть размещено в рабочей области окна в оформительских целях. Иконка - пассивный элемент окна, не получающий фокуса ввода.
Рис.1.13. Фрагмент окна с иконкой.
1.1.3 Другие особенности интерфейса
Наряду с окнами и их элементами управления, стандарт интерфейса GUI предполагает наличие у приложения и других атрибутов. Вот лишь некоторые из них:
Безусловная и полная поддержка мышки.
Полный отказ от модальных меню, в которых выбор одного варианта полностью исключает другие варианты. Пользователь в любой момент времени должен иметь возможность выполнить любую функцию из общего набора, предоставляемого приложением, независимо от того, что конкретно в данный момент происходит в программе.
Полная “прозрачность" всех элементов интерфейса для пользователя с точки зрения их назначения и выполняемых функций. При малейшем затруднении пользователь должен получить контекстно-чувствительную справку через известный ему стандартный механизм помощи.
Как видно, интерфейс с пользователем, предлагаемый и поддерживаемый Windows, существенно более богат и сложен в сравнении с тем, что имеет место в DOS. Ясно, что непосредственное программирование такого интерфейса - задача весьма и весьма сложная. К счастью, CA-Visual Objects имеет достаточный набор средств, позволяющих автоматизировать и, в конечном итоге, максимально упростить процесс разработки интерфейса. В частности, все описанные выше окна, их компоненты и элементы управления в полной мере поддерживаются как встроенными средствами визуального программирования (оконным редактором, редактором меню), так и развитыми средствами языка программирования.
1.2 DOS и Windows: разные подходы к программированию
Графический интерфейс - не самое главное нововведение в Windows, по сравнению c DOS. Гораздо более важным является то, что Windows - мультизадачная операционная среда, призванная обеспечить одновременную работу нескольких программ. Это важнейшее свойство Windows обусловливает еще один уровень требований как непосредственно к прикладным программам, так и к системам их разработки. И первое среди таких требований - отказ от процедурного программирования.
Большинство приложений, написанных под DOS, имеют в принципе одинаковую иерархическую структуру. На самом верху этой структуры находится некая головная процедура или функция. Она отображает на экране меню и в зависимости от выбора пользователя, вызывает одну из функций второго уровня или завершает работу программы. В функциях второго уровня пользователю также могут быть предложены для выбора новые меню, в соответствии с которыми он может “спуститься" на один уровень ниже, еще более конкретизируя и детализируя вычислительный процесс, и т.д. На любом из уровней пользователю могут предлагаться окна для просмотра, ввода или корректировки информации, обрабатываемой данной программой. Во всех случаях, требующих вмешательства пользователя в вычислительный процесс (выбор из меню, ввод/корректировка данных и т.д.), программа переходит в режим ожидания.
В Clipper’е основные средства диалога с пользователем реализуются такими командами и функциями, как MENU TO, ACHOICE (), READ. Для всех них общим является модальный режим работы, т.е. такой режим, при котором программа своими средствами анализирует любую реакцию пользователя и не продолжает вычислительный процесс до тех пор, пока пользователь не предпримет заранее обусловленного программой действия (например, нажмет клавишу Esс). Модальный режим диалогов в DOS ограничивает возможности пользователя по управлению вычислительным процессом. Например, пользователь не может прервать на время ввод одного документа в базу данных и выбрать из меню вариант ввода или печати нового документа.
Иными словами, в DOS программа в большей степени руководит пользователем, нежели пользователь - программой. Программа как бы ведет пользователя за руку по своим “лабиринтам", предоставляя ему весьма ограниченный спектр возможностей по дальнейшим действиям на каждом “перекрестке”. В более общем плане можно сказать следующим образом: в DOS программа управляет событиями, а не события программой.
Иерархическая структура программ и реализованная в них схема взаимосвязи программных компонентов вполне удовлетворяет пользователей, работающих в DOS, но не способна удовлетворить пользователей Windows. Один из важнейших принципов Windows состоит в том, что пользователь должен всегда быть хозяином положения и в любой момент иметь самый широкий спектр полномочий по управлению вычислительным процессом. Например, пользователь, а не программа должен определять последовательность заполнения полей при вводе/корректировке данных. Более того, он должен иметь возможность вообще прервать на время процесс ввода/корректировки данных и обратиться к любой другой возможности из числа тех, которые предоставляются текущей или даже другой программой! Ведь Windows, в отличие от DOS, - многозадачная операционная среда.
Для реализации этого принципа программы, работающие под управлением Windows, не должны сами ожидать тех или иных действий от пользователя и заниматься их первичной обработкой, т.е. не должны быть модальными. Выполнение этой задачи берет на себя среда Windows, которая предоставляет такого рода “сервис" централизованно для всех программ.
В Windows все, что происходит во время работы программ и так или иначе может повлиять на дальнейший алгоритм их работы, называется событием. Нажатие или отпускание клавиши на клавиатуре, перемещение мышки или нажатие на ней кнопки, выбор варианта из меню - все это и многое другое представляет собой для Windows события. С учетом этого термина, говорят, что программы, работающие под управлением Windows, должны быть событийно-управляемыми. Такие программы, в противоположность “досовским”, управляются внешними событиями, а не управляют ими.
Событийно-управляемая программа должна быть представлена каким-то набором небольших программных единиц, работающих совершенно независимо друг от друга. Назначение каждой такой единицы заключается в функциональной (т.е. вторичной по отношению к Windows) обработке одного конкретного события, которое когда-то в силу каких-то причин может произойти. Программа, получив от Windows сообщение о происшедшем событии, должна быстро “отыскать" в своем наборе ту конкретную программную единицу, которая отвечает за его обработку, и отдать ей управление. Последняя, в свою очередь, должна максимально быстро выполнить необходимые действия и вернуть управление Windows. Требование максимальной быстроты обусловлено тем фактом, что в процессе работы каждой такой программной единицы Windows оказывается как бы “глухой" и невосприимчивой к любым новым событиям, которые могут произойти как в данной программе, так и в любой другой, работающей с ней параллельно2.
Таким образом, работающая под управлением Windows программа с момента своего запуска и до момента завершения не имеет непрерывного времени жизни: она периодически активизируется сигналом от Windows, вызывает соответствующий обработчик события и снова “засыпает".
