4) Протоколы маршрутизации (например, RIP или OSPF) следует отличать от собственно сетевых протоколов (например, IP или IPX). В то время как первые собирают и передают по сети чисто служебную информацию о возможных маршрутах, вторые предназначены для передачи пользовательских данных.
5) Сетевые протоколы и протоколы маршрутизации реализуются в виде программных модулей на конечных узлах-компьютерах и на промежуточных узлах - маршрутизаторах.
6) Маршрутизатор представляет собой сложное многофункциональное устройство, в задачи которого входит: построение таблицы маршрутизации, определение на ее основе маршрута, буферизация, фрагментация и фильтрация поступающих пакетов, поддержка сетевых интерфейсов. Функции маршрутизаторов могут выполнять как специализированные устройства, так и универсальные компьютеры с соответствующим программным обеспечением.
7) Для алгоритмов маршрутизации характерны одношаговый и многошаговый подходы. Одношаговые алгоритмы делятся на алгоритмы фиксированной, простой и адаптивной маршрутизации. Адаптивные протоколы маршрутизации являются наиболее распространенными и в свою очередь могут быть основаны на дистанционно-векторных алгоритмах и алгоритмах состояния связей.
8) Наибольшее распространение для построения составных сетей в последнее время получил стек TCP/IP. Стек TCP/IP имеет 4 уровня: прикладной, основной, уровень межсетевого взаимодействия и уровень сетевых интерфейсов. Соответствие уровней стека TCP/IP уровням модели OSI достаточно условно.
Прикладной уровень объединяет все службы, предоставляемые системой пользовательским приложениям: традиционные сетевые службы типа telnet, FTP, TFTP, DNS, SNMP, а также сравнительно новые, такие, например, как протокол передачи гипертекстовой информации HTTP.
9) На основном уровне стека TCP/IP, называемом также транспортным, функционируют протоколы TCP и UDP. Протокол управления передачей TCP решает задачу обеспечения надежной информационной связи между двумя конечными узлами. Дейтаграммный протокол UDP используется как экономичное средство связи уровня межсетевого взаимодействия с прикладным уровнем.
10) Уровень межсетевого взаимодействия реализует концепцию коммутации пакетов в режиме без установления соединений. Основными протоколами этого уровня являются дейтаграммный протокол IP и протоколы маршрутизации (RIP, OSPF, BGP и др.). Вспомогательную роль выполняют протокол межсетевых управляющих сообщений ICMP, протокол группового управления IGMP и протокол разрешения адресов ARP.
11) Протоколы уровня сетевых интерфейсов обеспечивают интеграцию в составную сеть других сетей. Этот уровень не регламентируется, но поддерживает все популярные стандарты физического и канального уровней: для локальных сетей - Ethernet, Token Ring, FDDI и т. д., для глобальных сетей - Х.25, frame relay, PPP, ISDN и т. д.
12) В стеке TCP/IP для именования единиц передаваемых данных на разных уровнях используют разные названия: поток, сегмент, дейтаграмма, пакет, кадр.
Практическая часть
7 Проектирование локальной вычислительной сети
В соответствии с заданием требуется спроектировать ЛВС ООО. Исходными данными для проекта являются следующие:
-
47 компьютеров;
-
8 помещений;
-
3 управляющих сервера;
-
8 принтеров;
-
10 Мбит/с скорость передачи;
-
1550 м диаметр сети.
Помещения ООО будут размещены в двух корпусах. Планы расположения помещений в главном и во втором корпусах, соответственно, представлены на рисунках 6 и 7.

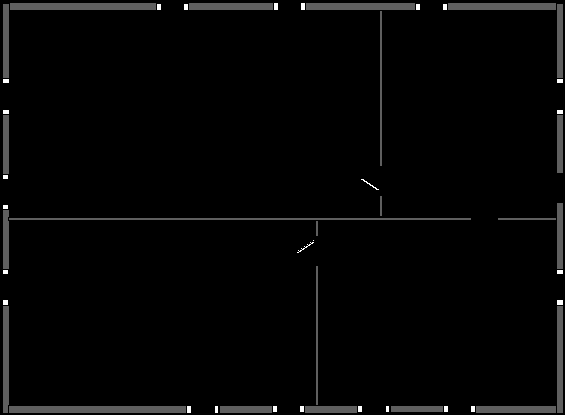

Рисунок 6 – План главного корпуса предприятия
В главном корпусе расположены такие помещения:
-
потребительский отдел;
-
информационный центр;
-
вычислительный центр;
-
архив.
Во втором корпусе находятся:
-
помещение проектировочной;
-
отдел обслуживания клиентов;
-
отдел коммерческих предложений
-
комната маркетологов.

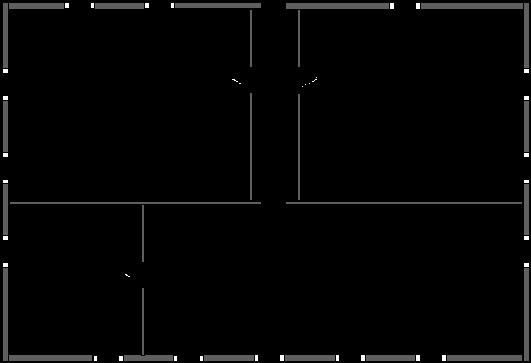

Рисунок 7 – План второго корпуса ООО
Размещение сетевого оборудования будет производится для всех помещений ООО.
До появления необходимости проектирования ЛВС на всех компьютерах предприятия были установлены операционные системы Windows 98. На сегодняшний день эта ОС устарела и не обеспечивает большинство требований к сетевому функционированию. Поэтому в смете затрат на проектирование ЛВС будут предусмотрены затраты на приобретение ОС Windows XP.
Компьютеры по помещениям ООО были распределены следующим образом. В потребительском отделе и информационном центре находилось по 9 ПК. Принтеры 1-3 подключены к ПК1, ПК5, ПК12, соответственно. В вычислительном центре - 8 ПК и 1 принтер. В помещении архива расположен 1 ПК. В проектировочной 2-ого корпуса установлены 7 ПК и 1 сетевой принтер, в отделе коммерческих предложений - 8ПК и 1 сетевой принтер, в отделе обслуживания клиентов – 1 ПК и 1 сетевой1 принтер. В отделе маркетологов находится 3 ПК.
На первом этапе проектирования ЛВС необходимо решить вопрос о связи двух корпусов, т.е. выбрать кабельную систему. Диаметр сети по заданию составляет 1550 м при необходимой скорости передачи 10 Мбит/с, следовательно, оптимальным вариантом в этом случае будет организация кабельной системы на базе оптоволоконного кабеля 10BASE-FL (максимальный диаметр сети 2 км).
Рисунок 8 ST-разъем для оптоволоконного кабеля
Стандартный оптоволоконный кабель 10BASE-FL должен иметь на обоих концах оптоволоконные байонетные ST-разъемы, показанные на рис. 8 (стандарт BFOC/2.5). Присоединение этого разъема к трансиверу или концентратору не сложнее, чем BNC-разъема в сети 10BASE2. Используются также разъемы типа SC, присоединяемые подобно RJ-45 путем простого вставления в гнездо.
В соответствии со стандартом, в 10BASE-FL используется мультимодо-вый кабель и свет с длиной волны 850 нм, хотя в перспективе не исключен переход на одномодовый кабель. Суммарные оптические потери в сегменте (как в кабеле, так и в разъемах) не должны превышать 12,5 дБ. При этом потери в кабеле составляют около 4-5 дБ на километр длины кабеля, а потери в разъеме - от 0,5 до 2,0 дБ (эта величина сильно зависит от качества установки разъема). Только при таких величинах потерь можно гарантировать устойчивую связь на предельной длине кабеля.
Аппаратура 10BASE-FL имеет сходство как с аппаратурой 10BASE5 (здесь тоже применяются внешние трансиверы, соединенные с адаптером трансиверным кабелем), так и с аппаратурой 10BASE-T (здесь также применяется топология «пассивная звезда» и два разнонаправленных кабеля).
Оптоволоконный трансивер называется FOMAU (Fiber Optic MAU). Он выполняет все функции обычного трансивера (MAU), но, кроме того, преобразует электрический сигнал в оптический при передаче и обратно при приеме. FOMAU также формирует и контролирует сигнал целостности линии связи, передаваемый в паузах между передаваемыми пакетами. Целостность линии связи, как и в случае 10BASE-T, индицируется све-тодиодами «Link». Для присоединения трансивера к адаптеру применяется стандартный АШ-кабель, такой же, как и в случае 10BASE5, но длина его не должна превышать 25 м.
Длина оптоволоконных кабелей, соединяющих трансивер и концентратор, может достигать 2 км без применения каких бы то ни было ретрансляторов. Таким образом возможно объединение в локальную сеть компьютеров, находящихся в разных зданиях, сильно разнесенных территориально.
ПК потребительского отдела, информационного и вычислительного центров, а, также частично отдела комерческих предложений взаимодействуют в сети на базе стандартф 10Base-2 (среда передачи - "тонкий" (около 6 мм в диаметре) коаксиальный кабель (RG-58 различных модификаций) с волновым сопротивлением 50 Ом).
Коммутатор 1, который находится в отделе обслуживания клиентов, будет объединять ПК отдела маркетологов, отдела обслуживания клиентов, проектировочной и частично ПК отдела комерческих предложений. На этих участках сети организована передача со скоростью 100 Мбит/с по стандарту 100Base-TX. 100Base-TX использует 2 пары кабеля UTP категории 5. Максимально допустимое расстояние от станции до концентратора 100 м, как и в 10Base-T , но в связи с изменением скорости распространения сигналов диаметр сети стандарта 100Base-T ограничен 200 м.
Связь каждого ПК с коммутатором осуществляется с помощью неэкранированной витой пары 5 категории (UTP) 5 категории. Для этого со стороны коммутатора и со стороны сетевой платы ПК имеется разъём RJ-45.

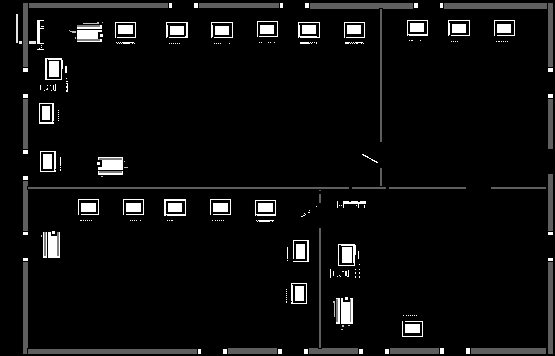

Размещение сетевого оборудования графически представлено на рисунках 9 и 10, соответственно.
Для проетирования сети необходима закупка дополнительного сетевого оборудования, в том числе – сетевые принтеры (8 шт по заданию), сервера (3 шт по заданию), коммутаторы (1шт) и необходимой длины кабель, а также сопутствующие коннекторы и т.п.
Организуем распределение сетевого оборудования по помещениям предприятия в виде таблицы (табл. 1)
Рисунок 10 - Размещение сетевого оборудования во втором корпусе ООО
Таблица 1 - Распределение сетевого оборудования по помещениям предприятия
| Название отдела | Плата сетевого адаптера, шт | Коннекторы, шт | Switch / Hub / FOMAU / терминатор , шт | |||
| RJ-45 | T | BNC | ||||
| Архив | 2 | 8 | 1 | 1 | -/1/1/1 | |
| Потребительский отдел | 9 | - | 9 | 20 | -/-/-/1 | |
| Информационный центр | 9 | 1 | 10 | 20 | -/1/-/2 | |
| Вычислительный центр | 8 | 1 | 9 | 18 | -/1/-/2 | |
| Проектировочная | 7 | 8 | - | - | ||
| Отдел обслуживания клиентов | 1 | 18 | - | - | 1/-/-/- | |
| Отдел коммерческих предложений | 8 | 9 | 7 | 14 | -/1/1/2 | |
| Отдел маркетологов | 3 | 3 | - | - | ||
| Общее | 47 | 48 | 36 | 73 | 1/4/2/6 | |
Далее произведем расчёт длины и стоимости необходимого кабеля (таблица 2).
Таблица 2 - Расчет длины и стоимости кабеля
| Исполь-зуемый кабель | Расстояние от точки до точки | Длина, м | Цена одного метра кабеля | Стоимость сегмента |
| RG58C/U | HUB1- ПК4 | 40 | 1,4 | 56 |
| HUB2- ПК28 | 22,5 | 31,5 | ||
| HUB3- ПК18 | 27,5 | 38,5 | ||
| HUB4- ПК18 | 17,5 | 24,5 | ||
| UTP | HUB1- ПК19 | 2 | 0,8 | 1,6 |
| HUB1- Cервер1 | 4 | 3,2 | ||
| HUB1- HUB3 | 14 | 11,2 | ||
| HUB1- ПК20 | 2,5 | 2 | ||
| HUB1- HUB2 | 5,5 | 4,4 | ||
| HUB4- Сервер2 | 2 | 1,6 | ||
| HUB1- ПК30 | 3,5 | 2,8 | ||
| HUB1- HU29 | 5 | 4 | ||
| HUB1- Принтер6 | 8,5 | 6,8 | ||
| HUB1- Switch1 | 13,5 | 10,8 | ||
| Switch1 – ПК37 | 6 | 4,8 | ||
| Switch1 – ПК38 | 7,5 | 6 | ||
| Switch1 – ПК39 | 9 | 7,2 | ||
| Switch1 – Сервер3 | 2,5 | 2 | ||
| Switch1 – Принтер8 | 4 | 3,2 | ||
| Switch1 – ПК47 | 7 | 5,6 | ||
| Switch1 – ПК45 | 3,5 | 2,8 | ||
| Switch1 – ПК46 | 5 | 4 | ||
| Switch1 – ПК44 | 3,5 | 2,8 | ||
| Switch1 – ПК43 | 5 | 4 | ||
| Switch1 – ПК42 | 7,5 | 6 | ||
| Switch1 – ПК41 | 9 | 7,2 | ||
| Switch1 – ПК40 | 10,5 | 8,4 | ||
| Switch1 – Принтер7 | 13,5 | 10,8 | ||
| Опто-волокно | HUB1- HUB4 | 1519 | 8,2 | 12455,8 |
| Итого: | 12729,5 |
В таблице 3 будет указано дополнительное оборудование и его стоимость.
Таблица 3 – Наименование используемого оборудования и его стоимость
| Наименование оборудования | Цена за одну шт, грн | Количество, шт | Общая стоимость |
| Сетевое оборудование | |||
| Сетевые карты GENIUS GH 4050 32 bit NE 2000 RTL (BNC) | 11 | 32 | 352 |
| Интегрированные сетевые карты | - | 15 | - |
| HUB Intel Express Standolone EE140TX4EU (4 ports 10/100) | 51 | 2 | 102 |
| HUB Intel Express Standolone EE140TX8EU (8 ports 10/100) | 79 | 2 | 158 |
| Switch 24port Planet FSD-2400 | 350 | 1 | 350 |
| Коннектор RJ-45 | 0,7 | 48 | 33,6 |
| T-Коннектор | 2,1 | 36 | 75,6 |
| BNC - коннектор | 1,1 | 73 | 80,3 |
| Терминатор | 0,8 | 8 | 6,4 |
| Серверы | |||
| Core-2 Quad Q6600, 4*DIMM DDR2 1024 Мб 184pin PC3200, НЖМД 1 Тб SATA, GeForce 7200GS, DVD-RW, FDD 1.44 Мб 3.5" клавиатура, ман.мышь, ATX | 6156,5 | 3 | 30782,5 |
| Принтеры | |||
| Принтер 1-5 (лазер.HP LaserJet 1020 (Q5911A) -- А4, USB(наличие кабеля в компл. n/a), разрешение max 1200dpi, рекомендуемая месячная нагрузка5000стр, 14 стр/мин.) | 680 | 5 | 3400 |
| Принтер 6-8 HP LaserJet 1320N(A4,16(144)Mb ОЗУ,1200 dpi,до 21 ppm.,лотки на 250+1 листов,дуплекс,Ethernet 10/100,USB,поддержка кириллицы под DOS,опц.:лоток +250 стр.) месячный объем печати до 10000 стр.(Q5928A) | 1645 | 3 | 4935 |
| Итого | 40275,4 | ||
Таблица 4 – Наименование используемого программного обеспечения и его стоимость
| Наименование ПО | Цена за одну шт, грн | Количество, шт | Общая стоимость |
| DOEM Windows XP Professional Rus w/SP2 1-2 CPU (E85-03153) | 660 | 47 | 31020 |
| OEM Windows 2003 Standard Server Rus w/SP1 /CD/ 5 клиентов, 1-4 CPU. | 1300 | 3 | 3900 |
| Итого | 34920 |
Проссумируем итоговые рассчитанные затраты по таблицам 2 - 4.
