Определение количества воздуха, необходимое для поступления в помещение:

м³/час

где С=0,24 ккал/(кг · °C) – теплоемкость воздуха,

γ=1,206 кг/м³ – удельная масса приточного воздуха.

Определение кратности воздухообмена:

час^-1.

3 ВЫБОР КОНДИЦИОНЕРА. СХЕМА РАСПОЛОЖЕНИЯ

Исходя из полученных данных, выберем прецизионный кондиционер с верхней подачей воздуха модели SUA 0351, который будет удовлетворять полученным требованиям по необходимому количеству воздуха.

Таблица 3.1 – Основные технические характеристики кондиционера фирмы UNIFLAIR модель SUA 0351.

Размеры, мм	Мощность, кВт				масса, кг		расход воздуха, м3/ч
	по холоду	компрес-сора	электро-нагревателя
1740х850х450	13,4	3,7	3,3	185		мин: 1940, макс: 3020

Кондиционер с воздушным охлаждением, состоящий из двух блоков: внутреннего блока (собственно кондиционера), в котором расположены компрессор, испаритель, вентилятор и автоматика; внешнего блока – выносного конденсатора или теплообменника. Воздух подается сверху непосредственно в помещение (см. рисунок 3.1), а забирается через лицевую панель.

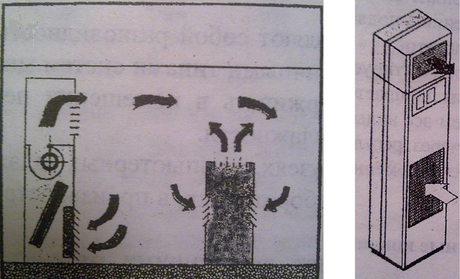

Рисунок 3.1 – Схема подачи воздуха (верхняя)

Схема расположения кондиционера представлена на рисунке 3.2.

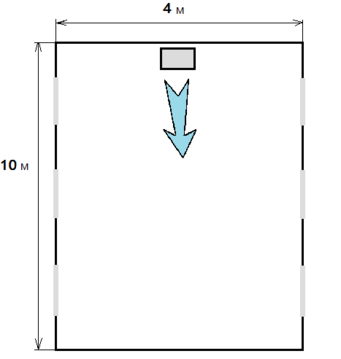

Рисунок 3.2 – Схема расположения кондиционера в производственном помещении

ЗАКЛЮЧЕНИЕ

Выполнив данную курсовую работу, были рассчитаны тепловые нагрузки в помещении, наружные и внутренние. По расчетам была выбрана модель кондиционера с подходящими характеристиками. Из расчетов видно, что при достаточно маленьком пространстве и большом количестве человек и оборудования, количество избыточного тепла очень высоко, что предполагает установку достаточно мощной системы кондиционирования.

Обеспечение воздушного комфорта в жилых и производственных помещениях зависит от систем аспирации, вентиляции, отопления и кондиционирования воздуха. Задача кондиционирования воздуха состоит в выполнении вентиляции и отопления, а также в поддержании таких параметров воздушной среды, при которых каждый человек благодаря своей индивидуальной системе автоматической терморегуляции организма чувствовал бы себя комфортно, не замечая влияния этой среды.

СПИСОК ЛИТЕРАТУРЫ

1. Хакимжанов Т. Е. Расчет аспирационных систем. Дипломное проектирование. Для студентов всех форм обучения всех специальностей. – Алматы: АИЭС, 2002. – 30 с.

2. СНиП РК 2.04-01-2001. Общие строительные нормы и правила устройства систем вентиляции и кондиционирования воздуха. Административные и бытовые здания.

3. Ананьев В. А., Балуева Л. Н., Гальперин А. Д. и др. Системы вентиляции и кондиционирования. Теория и практика: Учебное пособие. – Москва: Евроклимат Изд-во «Арина», 2000. – 416 с.

4. Хакимжанов Т. Е. Охрана труда: Учебное пособие для ВУЗов. – Алматы: Эверо, 2006. – 264 с.

5. Калинушкин М. П. Вентиляторные установки: Учебное пособие. – Москва: Высшая школа, 1979. – 223 с.
