1. Определение количества вредных выделений;

2. Определение необходимого количества воздуха для разбавления вредных выделений.

Задание: Определить количество вредных выделений в Шиномонтажке, от 3 Рабочих и определить необходимое количество воздуха для их разбавления.

Зная архитектурно-строительные характеристики здания, количество вредных выделений и количество воздуха для их разбавления, общеобменную вентиляцию для жилых и общественных зданий, а для производственных помещений могут проектировать еще дополнительно местную вентиляцию и аэрацию.

В данной работе расчет вентиляции по двум основным этапам необходим для общего представления о проектировании вентиляции в учебной аудитории.

I этап. Расчет поступления в помещение вредных выделений

1.1. Теплопоступления от людей:

, Вт/ч (13)

Где q – удельное выделение тепла одним человеком, Вт/чел. (по явному теплу). Количество тепла, поступающего в помещение от взрослого мужчины при легкой работе при Т=20град составляет 99 Вт.

n – количество человек

Qм=99*3=297

Qл=297

1.2. Тепловыделения от источников искусственного освещения Q_осв., Вт, определяется как:

, Вт/ч (14)

Где q_осв – удельные тепловыделения, Вт/(кв.млк) . Для площади помещения меньше 50 м² при высоте помещения 3,6 м - q_осв = 0,077 Вт/(кв.млк), для площади помещения 50 - 200 м² при высоте помещения 3,6 м - q_осв = 0,058 Вт/(кв.млк) от люминесцентной лампы.

Е – освещенность рабочей поверхности (300 лк)

_осв – доля тепла, поступающего в помещение ( 0,45 при люминесцентных лампах).

F – площадь помещения, м²

Q=0.077

E=300лк

F=50м²

η_осв=0,45

= =64,97 Вт/ч

1.3. Определение влагопоступлений:

, г/ч (15)

Где w - удельное количество влаги, выделяемое одним человеком. Количество влаги, поступающего в помещение от взрослого мужчины при легкой работе при Т=20град составляет 75г/ч. n – количество человек

=75*3=225 г/ч

1.4. Количество двуокиси углерода, выделяющегося в помещении:

, л/ч (16)

Где z - удельное выделение двуокиси углерода одним человеком.

=25*3=75 л/ч

II этап. Воздушный режим помещений.

2.1. Расчет воздухообмена на разбавление теплоизбытков:

, м³/ч (17)

где Q – суммарный избыточный тепловой поток в помещении, Вт, с – теплоемкость воздуха, равная 1,2 кДж/, t_ух – температура воздуха, удаляемого из помещения, С; t_пр – температура воздуха, подаваемого в помещение, С;

=716,2 м³/ч

2.2. Расчет воздухообмена на разбавление влагоизбытков:

, м³/ч (18)

Где W – избытки влаги в помещении, г/ч;

d_ух – влагосодержание воздуха, удаляемого из помещения, г/кг (5..8)

d_пр – влагосодержание воздуха, подаваемого в помещения, г/кг(2..3)

=135 м³/ч

2.3. Расчет воздухообмена на разбавление газо - и паровыделений:

, м³/ч (19)

Где Z– расход вредного вещества, поступаемого в помещение, л/ч;

z_ух –концентрация вредного вещества в воздухе, удаляемом из помещения, л/м³ (1,25)

z_пр –концентрация вредного вещества в воздухе, подаваемом в помещения, л/м³ (0,5)

м³/ч

Вывод: Для разбавления вредных выделений от 3 человек берем максимальный воздухообмен. В данном случае является воздухообмен газо- и парообразований 300 м³/ч. Определить обходимое количество светильников для ШИНОМОНТАЖКИ. Параметры помещения 6*8*5

1. Количество светильников определяют по формуле:

_N= E·S·k·z .

F_л ·

По табл. 18 ГОСТ определяем характеристику, разряд и подразряд зрительной работы и определяем минимальную освещенность рабочего места Е, лк. Е=300 лк

Коэффициент запаса k для светильников выбираем по табл.19. K=1,5

4. Выбираем значение коэффициента неравномерности освещенности z. Коэффициент неравномерности освещенности представляет собой отношение средней освещенности к минимальной, в большинстве случаев он находится в пределах z =1,1…1,5. z =1,5.

5. Подбираем тип лампы и мощность светового потока лампы F_л из табл.20 и 21.

Тип лампы- люминесцентная Lб 20-4 F_л=1180лм

6. Для определения коэффициента использования светового потока необходимо вычислить индекс помещения:

i = bl / [h (b+l)], (21)

где b - ширина помещения, м;

l - длина помещения, м;

h - высота подвеса светильника над рабочей поверхностью, м.

h _подв=h-(h_св+h_р.п)=3,2-1=2,2

i = bl / [h (b+l)]=6*8/ [2,2 (6+8)]=1,5

7. Учитывая состав среды в помещении, подбираем тип светильника

Тип светильника: светильник ОДР

8. По табл. 23 и 24 выбираем коэффициент использования светового потока . =0,55

Коэффициенты отражения _п , _с ,_р принимаются при цвете поверхности: полутемной (серой, красной, зеленой) - 30%; светлой (светло-желтой, светло-голубой) - 50%; белой - 70%.

9. Определяем необходимое количество светильников по формуле

В знаменателе этой формулы для люминесцентных ламп можно предусмотреть их количество в светильнике: П_Л=1, 2, 3, 4.

_N= E·S·k·z . ₌ 300*48*105*105 =12

F_л · 1180*0,55*4

10. После расчета количества светильников для помещения необходимо сделать проектировочную схему расположения светильников (рис.8) и указать значение величины l - расстояние от крайних светильников до стен; L - расстояние между соседними светильниками.

Как правило, величину L принимают равной 2…4 метра, а величину l находят по зависимости l = 0,3…0,5 L.

После того как проектировочная схема будет готова, сверяется рассчитанное количество светильников с проектировочным. При большой разнице вносится корректива в расчетное число светильников (подбор ламп и изменение светового потока)

Вывод: Для обеспечения равномерного освещения на рабочей поверхности в шиномонтажке требуется 12 светильников ОДР по 4 люминесцентных лампы в каждом.

4. Характеристика средств индивидуальной защиты

4.1 Инструктаж

Установлен следующий порядок инструктажа:

вводный инструктаж по общим правилам техники безопасности, который проводят представители отдела техники безопасности и пожарной охраны при поступлении на работу на предприятие;

первичный инструктаж проводится у начальника по правилам внутреннего трудового распорядка на предприятии, по правилам техники безопасности и противопожарному режиму в данном цехе;

внеочередной инструктаж проводится по распоряжению начальника цеха или по приказу директора завода, в случае производственной необходимости или при грубых нарушениях действующих инструкций;

На каждого работающего оформляется личная карточка инструктажа, в которую заносятся сведения о всех проводимых инструктажах, обучении и проверке знаний.

Согласно оценки травмобезопасности рабочего места средства инструктажа соответствуют требованиям безопасности.

Класс опасности – 1 (первый).

Медосмотр

В связи с применением в производстве продуктов, являющихся вредными для здоровья человека, проводится периодический медосмотр. Периодичность медицинских осмотров

предварительный – при поступлении на работу,

периодический – не реже 1раза в 2 года.

В соответствии со статьей 17 Федерального закона «Об основах охраны труда в Российской Федерации» работникам, занятым на работах с вредными или опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением, выдаются бесплатно сертифицированные специальная одежда, специальная обувь и другие средства индивидуальной защиты.

Обеспеченность средствами индивидуальной защиты вулканизаторщика:

Костюм суконный (ГОСТ 27652-88) или хлопчатобумажный (ГОСТ 27653-88); сапоги резиновые (ГОСТ 5375-79) или ботинки кожаные (ГОСТ 26167-84); рукавицы комбинированные (ГОСТ 12.4.010-75); куртка на утепляющей прокладке (ГОСТ 25295-91).

Фактическое значение проведенной оценки обеспеченности СИЗ - соответствие с документом, регламентирующим требования к средствам индивидуальной защиты.

4.2 Инженерные расчеты

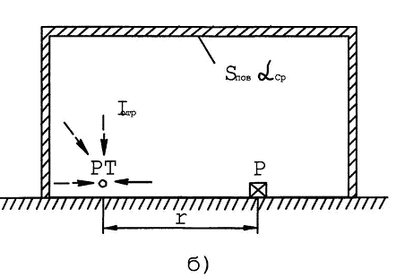

Источник шума находиться в помещении

Параметры помещения 6*8*5

Расчетная формула для определения уровня шума

где В - так называемая постоянная помещения, м²:

А - эквивалентная площадь поглощения:

Здесь L_cр - средний коэффициент звукопоглощения внутренних поверхностей помещения площадью S _пов;L_cp- коэффициент звукопоглощения:

Ф - фактор направленности, характеризующий нерав­номерность излучения звука источником по направлениям

Определяем боковую поверхность S: S=2*5*6+2*6*6+2*5*8=236

Определяем значение А:

Lср принимаем равной 0,14

=0,14*236=33,03

Теперь определяем значение B:

=33.03*(1-0.14)=28.4

Ф принимаем равную 10

_{= =150 Дб}

Далее подставляем все значения в формулу:

= =150+10* 1,2=150,

так как 1,2≈10⁰≈0

Требуемое снижение уровня шума: L_тр=L-L_норм=150-80=70дб

Вывод: Для достижения нормы требуется убрать 70Дб и рекомендуется уменьшить шум от источника, защита временем.

Заключение

Данное рабочее место не соответствует санитарно-гигиеническим нормам, а именно превышены значения ПДУ шума, также превышены химические и физические факторы, недостаточность освещения.

Для обеспечения равномерного освещения на рабочей поверхности в шиномонтажке требуется 12 светильников ОДР по 4 люминесцентных лампы в каждом. Для разбавления вредных выделений от 3 человек. В данном случае является воздухообмен газо- и парообразований 300 м³/ч, также средства индивидуальной защиты необходимые для улучшения условий труда приведены выше. Для обеспечения ПДУ шума необходимо изолировать источник шума или ввести регламентируемые перерывы для зашиты временем, защиты расстоянием.
