где: V – скорость движения раствора в труде не более 10 ;

Q – Суммарный расход раствора в трубе.

Подбор необходимых труб производим по таблице Б.1. [2] и принимаем стальные электросварочные трубы диаметром 25. Такой диаметр выбран не случайно так как при расчете потерь напора в труде с меньшим диаметром будет большим и не будет удовлетворять требованиям.

Потери напора на расчетном участке выполняются по следующей формуле.

;

где: К – коэффициент сопротивления труб, принимается по табл. 1. [2].

l – длинна трубопровода на участке.

Расчет расхода оросителя, диаметра трубы и потерь напора на последующих узлах и участках ветки производится аналогично приведенной выше методике.

Для удобства пользования расчет занесем в таблицу.

Так как, в проекте все рядки одинаковые, то их расчет производить не надо. Выходные параметры в точке А будут соответствовать всем последующим. Далее произведем расчет питающего трубопровода по методике указанной выше. Данные расчетов занесем в таблицу.

Суммарный расход раствора пенообразователя для тушения окрасочной камеры составляет 77,5 л/с.

Потери напора в узле управления установок определяется по формуле:

Суммарные потери напора в установке пожаротушения с учетом потерь в узле управления и высоте подъема 5 м составляет 74,35 м. С учетом того, что напор у основания водопитателя не должен превышать 80 м. В нашем случае данное условие выполняется и диаметры труб оставляем неизменными.

ПРОЕКТИРОВАНИЕ СИСТЕМЫ СПС

В окрасочной камере пожарная сигнализация предназначена для обнаружения пожара и электрического пуска дренчерной пенной установки пожаротушения. Следовательно, при проектировании АПС необходимо учесть следующие требования нормативных документов.

В соответствии с приложением № 3 [3] данное помещение рекомендуется защищать тепловыми или световыми пожарными извещателями. Для АПС возьмем извещатели пожарный тепловой ИП 104 (ДПС)-038. По техническим характеристикам, данный извещатель, пригоден для установки в помещениями с заданными параметрами окружающей среды.

Максимальная высота установки извещателя согласно табл. 4 [3] 12 м. Исходя из требований п. 4 [3] в установках пожарной сигнализации, предназначенных для запуска АУП, необходимо соблюдать условие, что бы каждая точка защищаемого помещения должна контролироваться не менее чем двумя извещателями. Следовательно, принимаем два шлейфа ПС - основной и дублирующий, при чем срабатывание установки предусмотрим при получении тревожного сигнала от извещателей, расположенных в разных шлейфах.

В качестве средства оповещения принимаем концентратор сигнально-пусковой пожарный А16-512, который формирует электрический сигнал для запуска АУП и подает его на щит управления работ АУП.

Размещение пожарных извещателей проведем согласно требованиям п. 4.10 и табл. 4 [3] при высоте установки ПИ 5 метров площадь, контролируемая одним извещателем принимается 70 м², максимальное расстояние между извещателями не должно превышать 8,5 м, а от извещателей до стены - 4,0 м. Максимальное расстояние между дублирующими извещателями должно быть равно половине нормативного, определенного по табл. 4 [З], п. 4.2 [З].

С учетом вышеперечисленных требований проведем трассировку извещателей (рис. 3.).

В результате трассировки устанавливаем, что необходимо 6 извещателей ИП-104(ДПС)-0385 в основном шлейфе и 6 в дублирующем.

N_ТР = S_ПОМ./ S_ИЗВ. = 20 х 15/ 70 = 4,285

Принимаем N_ТР = 5

Из формулы видно, что принятое количество извещателей больше требуемого.

N_Ф> N_ТР.; 12 > 10.

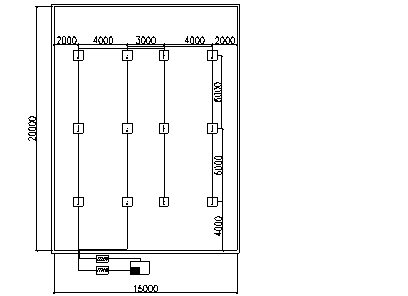

Рис. 3. Схема расстановки пожарных извещателей.

Извещатели ИП 104 (ДПС)-038 в качестве чувствительного элемента использует блок из 50 термопар. Извещатель применяется в помещениях со взрыво-пожаро опасной средой и включается в цепь ПКО через исполнительный орган управления ПИО 017-01. Данное устройство предназначено для подключения в цепь не более 10 извещателей и устанавливается вне взрыво-пожаро опасной зоны. ПИО 017-01 подключается непосредственно к ПКО А16-512.

КОМПОНОВКА ОСНОВНЫХ УЗЛОВ И ОПИСАНИЕ РАБОТЫ УСТАНОВКИ АППЗ ОБЪЕКТА

На данном объекте будет смонтирована установка пенного пожаротушения дренчерного типа. В качестве оросителей применяются оросители типа ОПД с диаметром выходного отверстия 12 мм. Оросители смонтированы на трубопроводе из стальных труб с уклоном 0,005 м к узлу управления на расстоянии 0,02 м потолка. Соединение трубопровода предусмотрены сварные. В данной установке применен узел управления предназначенный для запуска и проверки АУПТ с клапаном КБГМ имеющий электропривод и дублирующий механический привод. Управляющий импульс на открытие клапана формируется ПКО А16-512. Применение столь дорогостоящего клапана обусловлено быстротой его срабатывания.

Узел располагается в отапливаемом помещении как правило на первом этаже здания. Дозирование пенообразователя производится насосами дозаторами с использованием дозирующего устройства (дозирующая шайба) в подающий трубопровод в поток жидкости создаваемый основным насосом.

В системе используются сигнальные приборы давления, как правило электрические. Наиболее распространен в данное время сигнализатор давления универсальный (СДУ). При срабатывании установки пожаротушения СДУ реагирует на повышения давления в установке и формирует электрический сигнал о сработке. Во внешние цепи СДУ могут включатся различные сигнализаторы и органы управления.

Автоматическая пожарная сигнализация будет являться системой обнаружения пожара и пуска АУП. В качестве пожарных извещателей используются тепловые пожарные извещатели ИП-104 (ДПС)-038. Данный извещатель дифференциального действия. Устанавливается на потолке.

Основные параметры пожарного извещателя ДПС – 038

ТЭДС при повышении температуры на 30 ⁰С в течении 7 с., мВ..17

Защищаемая площадь, м² не более 30

Условия эксплуатации

Температура, ⁰С 5-40

Относительная влажность, % до 80

Включение извещателей в цепь прибора А16-512 осуществляется через орган управления ПИО 017-01.

В качестве прибора приемно-контрольного принимаем пульт пожарной сигнализации А16-512 с блоком реле АР-16, предназначенный для приема сигналов от пожарных извещателей, подачи звукового и оптического тревожных извещений о пожаре и включении установок пожаротушения. Пульт А16-512 с блоком реле АР-16 выполняется в настенном варианте. Пульт обеспечивает прием сигналов «Пожар» от автоматических и ручных пожарных извещателей, формируемых в виде дискретного уменьшения электрического сопротивления выходной цепи извещателя до величины, не превышающей 450 Ом. Максимальное число активных пожарных извещателей, включаемых в один шлейф через устройство ПИО-017-01 – 10 шт., максимальное сопротивление шлейфа 500 Ом. Напряжение в линии АСПТ при включении сигнала пуска установки пожаротушения 24В/12В.

Дистанционное включение установки осуществляется пусковыми электрическими кнопками, установленными у входа в защищаемое помещение. Местный пуск производится ручным включением клапана

КРАТКАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ УСТАНОВОК АППЗ ОБЪЕКТА

I. Общие положения

1.1. Настоящая инструкция устанавливает обязанности оперативного персонала при эксплуатации АУГП на объекте.

1.2. Оперативный персонал должен пройти медицинский осмотр при поступлении на дежурство и периодически 1 раз в 2 года.

1.3. Оперативный персонал при назначении на работу обязан пройти подготовку и стажировку на рабочем месте течение двух недель. Во время подготовки необходимо изучить:

• требования настоящей инструкции;

• ППБ РБ 1.02-94;

• проектную документацию на установку;

• порядок ведения документации;

• инструкции заводов изготовителей по эксплуатации отдельных частей установки.

1.4. К самостоятельной работе допускаются лица, сдавшие зачет по знанию устройства УПА с регистрацией в журнале проверки знаний обслуживающего и оперативного персонала.

1.5. Переаттестация производится 1 раз в год квалификационной комиссией.

1.6. Лиц из числа оперативного персонала, показывающие неудовлетворительные знания, а также нарушающие требования нормативно-технической документации, отстраняются от дежурства до прохождения переподготовки.

II. Специальные требования

2.1. Оперативный персонал обязан изучить и соблюдать инструкцию.

2.2. Оперативный персонал должен знать:

• технические характеристики АУГП и принципы их действия;

• наименование, местонахождение и пожарную опасность защищаемых помещений;

• порядок ведения оперативной документации;

• порядок проверки работоспособности АУГП;

• порядок вызова пожарной службы;

• расположение пожарных извещателей;

• правила эксплуатации и техники безопасности.

III. Обязанности
