Средством страховки является петля из репшнура, завязанная на перилах схватывающим узлом и закрепленная на страховочной системе туриста.

В организации взаимной страховки принимают участие, как минимум, два человека (они страхуют друг друга с использованием основной веревки при преодолении объективно опасных участков маршрута). Два или более человека, объединенные (связанные) основной веревкой в туризме или альпинизме обозначают термином «связка». Взаимную страховку в свою очередь подразделяют на две разновидности: одновременную страховку и попеременную страховку.

В чем заключается одновременная взаимная страховка туристов? При одновременной страховке все партнеры по связке одновременно передвигаются по опасному участку маршрута. Страховка обеспечивается за счет действий лидирующего участника связки. На склоне он закладывает веревку за скальные выступы или включает ее в карабины установленных им самим точек страховки (карабины закладных элементов, крючьев, ледобуров и т.д.). По ходу движения последний участник связки снимает точки страховки. В случае срыва одного из участников связки, веревка, заложенная за скальные выступы или «прощелкнутая» в искусственные точки страховки предотвращает падение туристов на большую глубину.

Еще одним характерным примером применения одновременной страховки является страховка туристов при движении по закрытому леднику (см. лекцию 7 «Классифицированные участки маршрута»). В данном случае туристам грозит не срыв со склона, а падение в невидимые под снегом глубокие ледовые трещины. Движение по закрытому леднику осуществляется туристами в связке, с расстоянием между ними в 10 и более метров. Провалившийся в трещину турист, удерживается на веревке своим партнером (партнерами) по связке. При этом оставшиеся на поверхности ледника партнеры выступают в качестве своеобразного «тормоза» или «якоря» (особенно, в случае если приходится им приходиться останавливать падение товарища с помощью ледорубов). В случае, когда одновременная страховка не эффективна, используется попеременная страховка.

В чем заключается попеременная взаимная страховка туристов? Попеременная страховка применяется в случае преодоления технически сложных склонов или иных препятствий, когда одновременная страховка не эффективна. Само название данной разновидности страховки указывает на то, что в этом случае движение туристов осуществляется по очереди. Вначале лидер связки проходит опасный участок маршрута равный длине используемой веревки (обычно 40-50м в случае работы на горном склоне); в это время его партнер осуществляет его страховку основной веревкой в статичном положении. Затем роли партнеров по связке меняются: лидер останавливается, закрепляет себя усом самостраховки на опорной точке страховки и осуществляет страховку основной веревкой идущего (лезущего, прыгающего через ледовую трещину) к нему партнера.

Если мы рассматриваем попеременную страховку туристов на горных склонах, то она подразделяется на верхнюю и нижнюю страховку. В приведенном выше примере лидер связки передвигается вверх по склону с нижней страховкой (веревка «приходит» к его страховочной системе снизу, от оставшегося внизу, страхующего его партнера). Затем лидер страхует своего партнера, применяя верхнюю страховку (веревка «приходит» к нижнему партнеру по связке сверху, от лидера). Подробнее систему организации попеременной страховки мы рассмотрим ниже в разделе «Страховочная цепь и ее элементы», а так же в методическом занятии «техника преодоления естественных препятствий».

В чем заключается массовая страховка туристов? Данную разновидность страховки выделяют не на основании существа применяемых приемов и страховочных средств, а на основании массовости ее использования. Массовая страховка осуществляется с помощью страховочных перил заранее организованных на объективно опасных участках горного рельефа, переправах и т.д. Предполагается, что данные участки будут преодолеваться значительным количеством туристов, в течение относительно продолжительного времени. Например, перила из основной веревки (соответствующей по прочности металлической проволоки, троса) могут быть натянуты инструкторами альпинистского лагеря в месте переправы через горную реку по бревну; перила организуются в расчете на весь сезон горовосхождений с учетом их массового использования альпинистами лагеря. Сама же техника самостраховки туристов, альпинистов – это не что иное, как техника самостраховки в движении по перилам (см. выше). Указанная выше классификация техники страховки представлена на Рис. 4.

3. Страховочная цепь и ее элементы

Сутью страховки с применением основной веревки в горно-пешеходном, лыжном туризме является, в основном, снижение (недопущение) негативных последствий срыва туриста на горных склонах или иных объективно опасных участках маршрута, а именно прекращение его падения и удержание. С точки зрения физики, страховка – это гашение кинетической энергии падающего тела, осуществляемое за счет трения при протравливании веревки через руки страхующего, специальные механические устройства, элементы рельефа и амортизации (удлинения) нагруженной веревки. Рассмотрим этот процесс на примере взаимной нижней страховки, в случае когда (для упрощения рассуждений) связка преодолевает отвесный горный склон. Партнеров по связке и функциональную совокупность страховочных средств, которые обеспечивают безопасность связки на склоне принято называть страховочной цепью. Эффективность страховки зависит от надежности каждого компонента страховочной цепи и всей страховочной цепи в целом.

Из каких компонентов состоит страховочная цепь при организации нижней страховки на горном склоне? Главным связующим элементом страховочной цепи является основная веревка: партнеры по связке объединены основной веревкой, концы которой ввязаны или закреплены карабинами на их индивидуальных страховочных системах. Создание страховочной цепи начинается с организации базового пункта страховки (базы, станции). База представляет собою максимально удобное место на склоне, с которого осуществляется страховка. Она оборудуется обычно несколькими (не менее чем двумя) надежными точками страховки (крючьями, закладными элементами, повешенными на скальные выступы петлями с карабинами), которые блокируются между собой фрагментом основной веревки или равнопрочной ей стропой. В случае выхода из строя отдельных точек страховки, это не должно сказаться на надежности базы в целом. Если «под рукой» имеется удобный и надежный скальный выступ, можно для организации базового пункта страховки ограничиться только им (сделать базу на одной точке страховки) (Рис.5).

Рис.5 Базовый пункт страховки. Рис.6 Промежуточные точки страховки.

После организации базы веревка, идущая от лидера в связке, закладывается в базовый карабин (первая точка страховки лидера), при этом страхующий участник удерживает входящую в карабин веревку руками, и сам закреплен усом самостраховки на базовой точке страховки (Рис. 5). Лидер связки начинает двигаться вверх по склону и тянет за собою страховочную веревку (ее выдает на базе страхующий его партнер). При этом лидер устанавливает на склоне промежуточные точки страховки и проводит («прощелкивает») веревку через карабины этих точек (Рис.6). Промежуточные точки страховки – скальные крючья с оттяжками и карабинами, оттяжки с карабинами, наброшенные за скальные выступы и пр. При срыве, лидирующий участник пролетает расстояние, на которое он поднялся выше последней промежуточной точки страховки и на такое же расстояние ниже данной точки (глубина падения). После чего веревка нагрузит карабин данной точки и остановит падение лидера. Таким образом, мы можем перечислить все элементы страховочной цепи при организации нижней страховки: партнеры по связке; объединяющая их основная веревка, проходящая через базовый пункт страховки и промежуточные точки страховки. Схематично страховочная цепь нижней страховки представлена на Рис.7

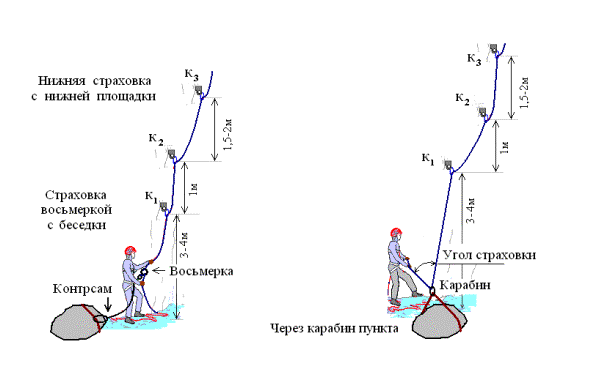

Рис. 7 Страховочная цепь при организации нижней страховки Страхующий участник находится в базовом страховочном пункте (организован с использованием надежного камня). Страховка лидера осуществляется через тормозное устройство «восьмерка» закрепленное на беседке страхующего (рисунок слева) или через карабин базового пункта (рисунок справа). Веревка, закрепленная на базе и на страховочной системе лидера, проходит через тормозное устройство или карабин базового пункта страховки, через три (крюк1-крюк3) промежуточных точки страховки.

Какие нагрузки приходятся при срыве лидера на спортсменов и элементы страховочной цепи? Какие нагрузки выдерживает страховочная цепь без разрушения? Страховочная цепь, и сама по себе страховка, эффективны, если сами участники и ключевые (критичные) элементы страховочной цепи выдерживают без негативных последствий усилия, которые приходятся на них вследствие срыва лидера связки; если страхующий партнер удерживает с помощью веревки сорвавшегося лидера. По данным многочисленных испытаний, элементы страховочной цепи выдерживают без разрушения следующие усилия.

• Индивидуальная страховочная система рассчитана на рывок не более 1000-1600кгс (безболезненно переносится рывок в 400 кгс) (1кгс примерно равен 10N).

• Правильно организованный базовый страховочный пункт рассчитан на рывок до 2200 кгс.

• Какой рывок выдержат промежуточные точки страховки точно предсказать нельзя: все диктуется конкретным снаряжением и опытом лидера связки. Сами страховочные элементы изготавливаются с таким расчетом, чтобы выдержать усилие 1600-2500кгс, но условия их установки на рельефе подчас не обеспечивают их сохранность при сильном рывке и средства страховки могут вылететь из склона без разрушения их конструктивных элементов. При воздействии на скальный крюк усилия в 500 кгс – вылетают около 15% забитых крючьев, при воздействии 800 кгс – более 50% крючьев. Ледобуры (ледовые «крючья») считаются самыми надежными по сравнению с другими страховочными элементами и могут выдержать усилие вплоть до 2400кгс.

• Карабины в среднем рассчитаны на нагрузку 2000 кгс.

• Основная веревка является надежным элементом страховочной цепи (за исключением случая, если она обрежется об острый край скалы или получит повреждения от падающих камней или льда). Разрывное усилие веревки обычно не менее 2000 кгс.

Таким образом, практика альпинизма и горного туризма, исследование проблемы свидетельствуют о том, что наименее надежным звеном страховочной цепи при срыве являются промежуточные точки страховки (крючья, закладные элементы). Относительная величина усилий, приходящихся на последнюю, установленную лидером связки точку страховки (последний карабин) в страховочной цепи при его срыве показаны на Рис..

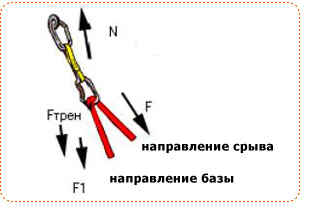

Р ис.8 Усилия, приходящиеся на последнюю, установленную лидером связки точку страховки (последний карабин) в страховочной цепи при его срыве. Рисунок представлен на сайте Интернета

http://www.vento.ru/

На рисунке изображена верхняя точка страховки, на которой произошло задержание сорвавшегося лидера связки. Кинетическая энергия сорвавшегося лидера поглощается упругим растяжением веревки и трением веревки в карабине при ее протравливании страхующим партнером. При этом на сорвавшегося лидера действует сила упругости F; эта же сила воздействует на карабин верхней точки страховки в направлении срыва. В карабине на веревку действует сила трения Fтрен., которая препятствует движению веревки. Сила трения зависит от коэффициента трения и силы давления веревки на карабин. В том же направлении, что и сила трения, действует сила F1, которая удерживает сорвавшегося от дальнейшего падения (прикладывается к веревке страхующим партнером). Удержание падающего человека возможно лишь при условии, когда F=F1+Fтрен. Сила трения, по оценкам фирм-производителей снаряжения, составляет около 34% от силы рывка F (в модельных условиях). При этом сила F1 составляет 66% от силы F. Тогда на карабин в случае жесткой страховки, без протравливания веревки, будет воздействовать сила N=F1+F=1.66F. При наличии грязи, влаги, дефектов веревки или карабина сила трения может увеличиться, так что, реальная нагрузка на карабин (а поэтому и на точку страховки) составляет: F < N < 1.66F.
