Значками на карте обозначают локализованные в определенных пунктах местности объекты, не выражающиеся в масштабе карты, например, мосты, отдельные строения (объекты, обозначаемые внемасштабными знаками). Значки могут быть геометрическими, буквенными или иметь вид наглядных рисунков. Линиями, нанесенными на карту с помощью различных графических средств, обозначают качественные или количественные особенности линейных объектов местности. Например, рассмотрим такие объекты, как дороги. Их качество обозначено цветом (черные линии – грунтовые лесные и полевые дороги, линии с коричневой цветовой заливкой – шоссейные дороги). Их количественные параметры обозначены видом линии и толщиной линии (черный пунктир – слабо наезженные, грунтовые дороги; черная сплошная линия – хорошо наезженные грунтовые дороги). Качественный фон в виде цветовой заливки или штриховки используется для построения масштабных знаков и отражает на карте явления сплошного распространения. Например, сплошная синяя заливка используется для изображения озер, а синяя штриховка (штрихи ориентированы с запада на восток) – для изображения заболоченных участков местности. Изолинии на карте – это линии равных значений какого-либо количественного показателя. Изолинии применяются для показа явлений, имеющих сплошное, непрерывное, более или менее плавное распределение на какой-либо территории (акватории). Примером изолиний на карте являются горизонтали, которые служат для изображения рельефа местности. Для активных форм туризма, особенно для путешествий по горным районам, информация об элементах рельефа является весьма существенной. Поэтому мы отдельно уделим внимание способам изображения рельефа на картах. В картографии применяются следующие способы изображения рельефа: способ горизонталей; способ гипсометрической окраски, способ теневой пластики (отмывки).

В чем заключается способ изображения рельефа горизонталями? На топографических картах, на многих туристских картах и на спортивных картах для изображения рельефа используется способ горизонталей. Горизонтали – это частный случай изолиний. Горизонтали – кривые замкнутые линии на карте, объединяющие точки местности с одинаковой высотой над уровнем моря (с одинаковой абсолютной высотой). На туристских, спортивных картах горизонтали (и все прочие знаки, отображающие особенности рельефа) изображены коричневым цветом. Отдельные горизонтали характеризуют высоты местности, но не дают представления о формах рельефа, для этого на картах использована система горизонталей. В совокупности горизонтали передают форму, крутизну и высоту отдельных участков местности и т.о. передают действительные очертания холмов, котловин, лощин, седловин, отдельных горных вершин и хребтов (Рис. 1).

Способ изображения рельефа горизонталями позволяет легко определять на карте абсолютную высоту определенной точки местности и относительную высоту (превышение одной точки над другой точкой). Для этого следует применить специальный показатель – высоту сечения рельефа, указанный за рамкой данной карты. Высота сечения рельефа – это разность высот между точками местности, лежащими на соседних горизонталях. На топографических картах применяют стандартные сечения рельефа, в зависимости от масштаба карты.

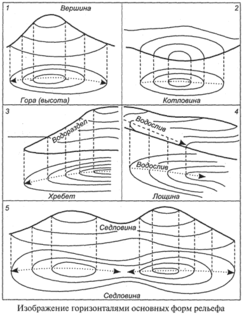

Рис. 1 Изображение горизонталями основных форм рельефа (по Вяткину Л.А с соавторами, 2001)

Например, на картах масштаба 1:100 000 обычная высота сечения рельефа 20м для равнинных районов и 40м для горных районов. На спортивных картах высота сечения рельефа обычно составляет величину 2.5-5м. Зная высоту сечения рельефа, высота точки местности определяется простым подсчетом числа горизонталей между данной точкой и ближайшей горизонталью с указанной абсолютной высотой над уровнем моря. Порядок определения абсолютных и относительных высот точек местности с использованием карты представлен нами в специальном методическом занятии (см. занятие «Технические приемы ориентирования»). Здесь же отметим, что учет относительных и абсолютных высот по горизонталям на протяжении всей нитки маршрута туристского похода позволяет построить т.н. высотный график маршрута, отражающий в частности величину потенциальных трудозатрат на его преодоление, что, в свою очередь, позволяет разработать грамотный тактический план движения по маршруту.

По картам с горизонталями можно определять и уклон рельефа (крутизну склонов). Крутизна склона находит отражение в расстоянии между горизонталями. Расстояние между смежными горизонталями на карте – это т.н. заложение. Между заложением, высотой сечения и крутизной изображенного на карте склона существует следующая зависимость: при одинаковой высоте сечения, чем меньше заложение, тем круче склон (Рис. 2). И наоборот, чем больше заложение, тем склон более пологий. Тогда на качественном уровне достаточно легко на карте отличить крутые склоны от пологих склонов. При малой крутизне расстояния между горизонталями на карте относительно велики; при большой крутизне – горизонтали наносятся плотно друг к другу. Определение крутизны склонов крайне важно для планирования нитки маршрута в горных походах, выбора способа подъема и спуска со склонов. Изображение рельефа горизонталями дополняется на картах отметками высот характерных точек местности, вершин, седловин и пр.

Способ изображения рельефа горизонталями – ведущий и по отношению к топографическим и туристским крупномасштабным картам. На спортивных картах рельеф показан исключительно горизонталями. Только следует помнить, что горизонтали на спортивных картах показывают не абсолютную высоту расположения точек местности, а относительную – в сравнении с самой высокой или низкой точкой района, «охваченного» картой. Однако на мелкомасштабных географических картах, на некоторых туристских картах, для увеличения наглядности изображения рельефа используют так же и другие способы.

Рис. 2 Воспроизведение крутизны склона горизонталями. При одной и той же высоте сечения (h) чем круче угол ската на местности (α), тем меньше заложение горизонталей на карте (d) (По по Вяткину Л.А с соавторами, 2001).

В чем заключается способы изображения рельефа гипсометрической окраской и отмывкой? Способ гипсометрической окраски применяют на мелкомасштабных картах для того. Чтобы повысить их наглядность. В данном случае интервалы между горизонталями (гипсометрические ступени) окрашивают в соответствии с принятой цветовой шкалой. На учебных физических картах рельеф суши чаще всего дается в зелено-желто-коричнево-оранжевой шкале. При этом темно-оранжевый цвет соответствует наибольшим высотам местности, зеленый – наименьшим высотам. Для создания еще большей выразительности при изображении рельефа используют способ отмывки, где кроме шкалы цветов, применяют прием изображения горных склонов со светотенями. Для изображения форм рельефа не выражающихся горизонталями: резких уступов, оврагов, обрывов и т.д. – применяют специальные условные знаки. Они так же даются коричневым цветом. На туристских картах такими знаками четко прорисованы горные обрывы (сбросы).

1. Картографическая генерализация. Туристские схемы.

Даже на наиболее подробных, крупномасштабных картах (например, на спортивных картах) невозможно отобразить местность условными знаками совершенно точно, со всеми ее деталями и особенностями. Различные по назначению и содержанию карты характеризуются такими важными показателями, как точность, детальность, полнота отображаемой информации. Данные показатели зависят в свою очередь от генерализации карты.

Что понимают под термином «картографическая генерализация»? Картографическая генерализация – это отбор и обобщение изображаемых на карте объектов, выделение их основных типических черт и характерных особенностей. Генерализация не только исключает детали изображения местности, но и позволяет сформировать новый графический образ, явственно выделить характеристику главных объектов и особенностей местности, освободив карту от не существенных, мелких деталей.

Полнота и детальность карт (ее генерализация) зависят главным образом от их масштаба и особенностей изображаемой территории. Чем крупнее масштаб карты, тем полнее и детальней изображается местность, (меньше степень ее генерализации). Чем меньше на местности различных объектов, тем полнее они отображаются на карте. На карте масштаба 1:10 000 (например, на спортивной карте) участок местности площадью 1км² занимает 1 дм², а на топографической карте масштаба 1: 100 000 тот же участок займет всего 1 см². Это означает, что всю совокупность объектов и элементов рельефа, показанную на карте крупного масштаба невозможно графическими средствами отобразить на карте меньшего масштаба. Полнота и детальность отображения отдельных объектов на топографических картах масштаба 1:50000-1:500000 среднепересеченной обжитой местности указаны в табл. 1. На всех топографических картах возможно полнее показываются объекты местности, существенно определяющие ее тактические свойства: на картах пустынно-степных районов до масштаба 1:200 000 включительно даются все элементы гидрографии, дороги, тропы, а также местные предметы, имеющие ориентирное значение; на картах труднодоступных районов более полно отображается дорожная сеть и т. п. Холмы котловины, лощины и другие формы рельефа показываются на топографических картах, если их высота (глубина) составляет более половины высоты сечения данной карты.

Генерализация бывает различной на картах разного назначения, даже если они отображают одну и ту же территорию и одинаковы по масштабу. Если создается туристская карта, то она содержит максимум информации о местности, важной для осуществления туристской деятельности, которую можно без потери наглядности карты указать в данном масштабе. Речь идет, в частности, о максимально точном отображении на туристских картах населенных пунктов и хуторов, рек, озер, заболоченных участков (мелкие водоемы, незначительные притоки, ручьи могут быть генерализованы); дорожной сети (тропы обычно генерализованы); перевалов, источников чистой, целебной воды и пр. Наименьшей генерализацией характеризуются спортивные карты. На них указаны фактически все значимые для спортсмена-ориентировщика объекты местности и в деталях прорисован рельеф (указаны все особенности местности, имеющие ориентирное значение).

Таблица 1

Основные нормативы изображения объектов местности

Чем определяется точность карты? Точность топографических карт принято характеризовать средними ошибками положения на карте объектов местности. Наиболее точно (со средней ошибкой 0,1-0,2мм в масштабе карты) показываются геодезические пункты и некоторые ориентиры (отдельные выделяющиеся башни, заводские трубы, церкви и т. п.). Элементы местности, ясно и четко выраженные на местности, изображаются на картах со средней ошибкой 0,5мм. На картах труднодоступных районов (горных, горно-таежных, лесисто-болотистых и др.) такие же элементы местности показываются менее точно – со средней ошибкой 0,75-1мм. Средние ошибки положения горизонталей по высоте на картах равнинной и холмистой местности составляют половину высоты сечения рельефа данной карты, а на картах горных районов – высоту сечения рельефа.
