где А и В – соответственно длина и ширина помещения, м;

Н_р – расчетная высота подвеса светильников, м.

Для помещений с А/В 10, можно считать i=В/Н_р.

Приблизительные значения коэффициентов отражения ((_п, _с, _р) можно принять по следующим характеристикам помещения:

• побеленный потолок и стены – 70%;

• побеленный потолок, стены

окрашены в светлые тона – 50%;

• бетонный потолок, стены оклеены

светлыми обоями, бетонные стены - 30%;

• стены и потолок в помещениях

оштукатуренные, темные обои - 10%.

Если в формулу 2.10 в качестве n подставлялось значение, равное количеству ламп, то по рассчитанному световому потоку выбирается ближайший стандартный источник света (лампа) в пределах допустимых отклонений – -10…+20 %. Если такое приближение не выполняется, то корректируется число ОП.

Если в формулу 2.10 в качестве n подставляется количество рядов светильников, то расчетным световым потоком является световой поток одного ряда светильников (Ф_р). Тогда по найденному Ф_р выполняется компоновка ряда, т.е. определяется число и мощность светильников, при которых Ф_р близко к необходимому.

Определяются габаритные размеры светильников, и суммарную длину ряда светильников сопоставляют с длиной помещения. При этом возможны следующие случаи:

а) суммарная длина светильников превышает длину помещения – необходимо или применить более мощные лампы, или увеличить число рядов, или компоновать ряды из сдвоенных, строенных и т.д. светильников;

б) суммарная длина светильников равна длине помещения – задача решается путем устройства непрерывного ряда светильников;

в) суммарная длина светильников меньше длины помещения – принимается ряд с равномерными разрывами между светильниками.

По выражению 2.10 может решаться и обратная задача – по заданному световому потоку лампы, светильника для обеспечения нормируемой освещенности в помещении рассчитываться количеством источников света, светильников.

2.4.3 Метод удельной мощности освещения

Удельная мощность освещения представляет собой отношение суммарной мощности всех источников света к площади освещаемого ими помещения - Р_уд [Вт/м²].

Для различных типов светильников составлены таблицы удельной мощности [10] в зависимости от нормируемой освещенности, площади помещения и высоты подвеса светильников. Причем, каждая таблица соответствует определенному сочетанию коэффициентов отражения потолка, стен и рабочей поверхности.

Для некоторых типов светильников в упрощенной форме значения удельных мощностей освещения приведены в табл. П12.

Расчет данным методом сводится к следующему:

а) по одной из таблиц [10] или П12 наиболее близко отвечающей заданным условиям принимается величина удельной мощности;

б) определяется установленная мощность источников света в помещении:

Р=Р_удS, (2.12)

где S – площадь освещаемого помещения;

в) составляется схема (сетка) размещения светильников (см. п. 2.3.3) и подсчитывается их количество n;

г) определяется мощность светильника (источника света):

(2.13)

Если значения освещенности и коэффициента запаса отличаются от указанных в таблицах, допускается пропорциональный пересчет значений р_уд.

Если освещение выполнено светильниками с люминесцентными лампами, то по установленной мощности Р определяется мощность одного ряда и далее осуществляется компоновка его светильниками.

2.4.4 Точечный метод расчета

Точечный метод расчета освещения является обязательным для расчета освещенности негоризонтальных поверхностей, общего локализованного, эвакуационного, местного и наружного освещения. Он позволяет рассчитывать световой поток источника света, светильника, ряда светильников.

Существуют две интерпретации метода:

а) точечный метод с использованием пространственных изолюкс. Применяется для расчета освещения от точечных источников света (ЛН, ДРЛ, ДРИ и т.п.); люминесцентных ламп, длина которых не превышает 0,5Н_р;

б) точечный метод с использованием линейных изолюкс. Применяется для расчета освещения от светящих линий.

Точечный метод с использованием пространственных изолюкс. Пространственные изолюксы или кривые значений освещенности составлены для стандартных светильников с условной лампой 1000 лм в прямоугольной системе координат [10] в зависимости от высоты подвеса светильника Н_р и расстояния d проекции светильника на горизонтальную поверхность до контрольной (характерной) точки.

Порядок расчета данным методом следующий:

а) на плане помещения с известным расположением светильников намечается одна или две контрольные точки, в которых ожидается наименьшая освещенность. Например т. А (рис. 2.5);

б) определяются расстояния от контрольной точки до ближайших светильников, т.е. расстояния d₁, d₂, … d₆;

в) в зависимости от типа светильников по кривым пространственных изолюкс [10] для каждого значения Н_р и d находятся условные освещенности в люксах, т.е. соответственно е₁, е₂, …, е₆. Значения е в большинстве случаев определяются путем интерполирования между значениями, указанными у ближайших изолюкс.

Рис. 2.5. Фрагмент плана помещения с расположением светильников и контрольной точки А

Если заданные Н_р и d выходят за пределы шкал на графиках в ряде случаев возможно обе эти координаты увеличить (уменьшить) в n раз, так чтобы точка оказалась в пределах графика и определенное по графику значение е увеличить (уменьшить) в n² раз. При отсутствии изолюкс для данного светильника можно воспользоваться графиком для излучателя, имеющего по всем направлениям силу света 100 кд (рис. 2.6).

Рис. 2.6. Пространственные изолюксы условной горизонтальной освещенности. Сила света светильника по всем направлениям 100 кд

Значение условной освещенности e₁₀₀ определяется по координатам Н_р и d, одновременно по радиальным лучам находится значение и по кривой силы света светильников I, тогда

; (2.14)

г) находится общая условная освещенность контрольной точки:

; (2.15)

д) определяется потребный световой поток лампы в одном светильнике по формуле:

(2.16)

где Е_min – нормируемая освещенность, лк;

К_з – коэффициент запаса;

- коэффициент, учитывающий освещенность от удаленных источников света, принимается равным 1,1…1,2;

е) по полученному расчетному световому потоку выбирают мощность стандартной лампы.

При выборе контрольной точки на вертикальной или наклонной плоскости освещенность ее может быть определена по следующей исходной формуле:

, (2.17)

где I - сила света излучателя по направлению т. А (рис. 2.7);

- угол между направлением к расчетной точке осью симметрии светильника;

- угол наклона расчетной плоскости по отношению к плоскости, перпендикулярной оси симметрии светильника (горизонтальная плоскость). Знак "-" принимается при условии .

В частном случает при горизонтальном расположении поверхности = 0:

. (2.18)

Рис. 2.7. К расчету освещенности от точечного источника света

Освещенность наклонной плоскости, выраженная через освещенность горизонтальной плоскости:

. (2.19)

Освещенность вертикальной поверхности:

(2.20)

или

. (2.21)

Пример 1. Определить освещенность в контрольной точке А (рис. 2.5). Для освещения помещения применены светильники типа НСП17 с лампами накаливания мощностью 200 Вт. Расчет производился методом коэффициента использования светового потока при нормируемой освещенности 200 лк.

Решение. Определим расстояние (в метрах) d проекции каждого светильника до точки А. По кривым равной освещенности (изолюксам) для светильника типа НСП17 находим значения условных освещенностей [10] и заносим в табл. 2.4.

Таблица 2.4 Значения условных освещенностей

Сумма условных освещенностей от светильников 1-6 для расчетной точки А составит:

Определяем действительную расчетную освещенность в точке А:

,

принимаем = 1,1.

.

Точечный метод с использованием линейных изолюкс применяется для расчета освещения от светящих линий. Светящей линией является непрерывный ряд светильников с люминесцентными лампами или ряд с разрывами между светильниками () при условии, если 0,5Н_р, или отдельный излучатель (светильник), если его длина превышает 0,5Н_р.

Для расчета освещения от светящих линий применяются линейные изолюксы светильников, составленные при плотности светового потока и расчетной высоте Н_р = 1м в координатах и (см. рис. 2.8).

Рис. 2.8. Светящая линия (L) с указанием размеров, определяющих положение ее по отношению к контрольной точке; Н_р – расчетная высота подвеса светильников; р – расстояние от контрольной точки в плоскости перпендикулярной светящей линии до перпендикуляра, опущенного на расчетную плоскость от светящей линии

На рис. 2.9-2.12 приведены линейные изолюксы для некоторых типов светильников с люминесцентными лампами.

Рис. 2.9. Линейные изолюксы для светильников ПВЛМ с 2 лампами ЛБР

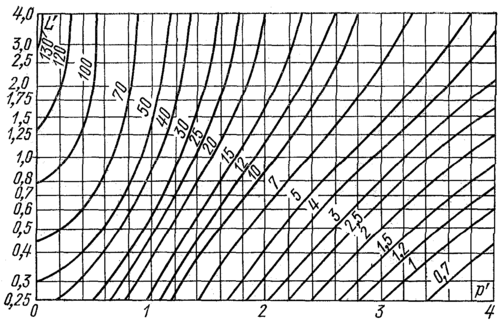

Рис. 2.10. Линейные изолюксы для светильников группы 1

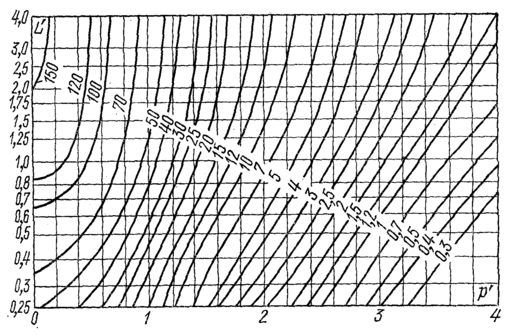

Рис. 2.11. Линейные изолюксы для светильников группы 2

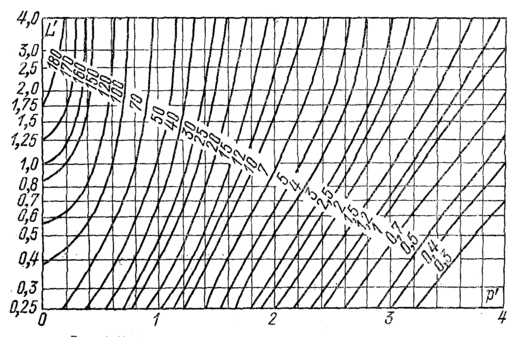

Рис. 2.12. Линейные изолюксы для светильников группы 3
