Светильники являются осветительными приборами ближнего действия и предназначены они для рационального перераспределения светового потока ламп, а также защита глаз от чрезмерной яркости, предохраняют источников света от загрязнения и механических повреждений. Конструктивно они состоят из корпуса-отражателя и (или) рассеивателя, патрона и крепящего устройства.

Все светильники в зависимости от соотношения светового потока, излучаемого в нижнюю полусферу (Ф) ко всему световому потоку светильника (Ф_св) подразделяются на следующие пять классов:

П – прямого света

Н – преимущественно прямого света

Р – рассеянного света

В – преимущественно отраженного света

О – отраженного света

.

Каждый из светильников может характеризоваться одной из семи типовых кривых силы света: концентрированной (К), глубокой (Г), косинусной (Д), полуширокой (Л), широкой (Ш), равномерной (М) и синусной (С). Типовые кривые приведены на рис. 2.1.

Соотношение световых потоков и кривые светораспределения являются важнейшими светотехническими характеристиками светильника, определяющими распределение его светового потока в пространстве, окружающем светильник.

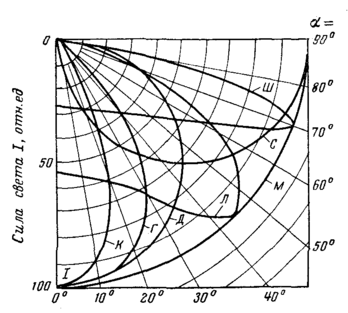

Рис. 2.1. Типовые кривые силы света светильников

По конструктивному исполнению в общем случае светильники делятся на:

открытые – лампа не отделена от внешней среды;

защищенные – лампа защищена от механических повреждений;

закрытые – защищены от проникновения пыли и механических повреждений лампы;

пыленепроницаемые – защищены от проникновения тонкой пыли;

влагозащищенные – противостоят воздействию влаги;

взрывозащищенные – противостоят появлению взрыва (В – взрывонепроницаемые, Н – повышенной надежности против взрыва).

Аналогично с классификацией электрического оборудования по конструктивному исполнению, которая определяет одновременно степень защиты оборудования от попадания внутрь них твердых посторонних тел (в частности пыли), степени защиты персонала от соприкосновения с находящимися под напряжением частями, расположенными внутри оболочки изделий и степени защиты от влаги, для светильников также установлена международная система защиты, состоящая из букв IP (International Protection) и двух цифр, обозначающих степень защиты. Первая цифра определяет защиту лампы от пыли. Существует шесть следующих классов защиты светильников от пыли:

незащищенные (открытые – 2, перекрытые – 2');

пылезащищенные (полностью – 5, частично – 5');

пыленепроницаемые (полностью – 6, частично – 6'),

и семь следующих классов защиты от влаги:

0 – водонезащищенный – защита отсутствует;

2 – каплезащищенный – защита от капель, падающих сверху под углом к вертикали 15^о;

3 – защищенный – защита от капель или струй воды, падающих сверху под углом к вертикали 60^о;

4 – брызгозащищенный – защита от попадания капель или брызг под любым углом;

5 – струезащищенный – защита от попадания воды при обливании струей под любым углом;

7 – водонепроницаемый – защита от попадания воды при кратковременном погружении в воду;

8 – герметичный – защита от попадания воды при неограниченно долгом погружении в воду.

Если указана цифра со "штрихом" буквы IP в обозначении защиты не указываются, например 6'3.

Защита светильников от пыли, воды и агрессивных сред обеспечивается, как правило, конструкционными и светотехническими материалами, различной степенью герметизации внутреннего объема светильника или его отдельных полостей, токоведущих элементов и (или) электрических контактов.

Кроме этого, основными характеристиками светильников являются:

коэффициент усиления (К_у), представляющий отношение максимальной силы света светильника (I_макс) к средней сферической силе света (I_ср.сф.):

, (2.3)

где .

Коэффициент усиления характеризует увеличение силы света светильника в заданном направлении;

коэффициент полезного действия ():

, (2.4)

где Ф_св – световой поток светильника;

Ф_л – световой поток источника света;

защитный угол () – определяет степень защиты глаза от воздействия ярких частей источника света.

На рис. 2.2 приведена структура обозначения и маркировка светильников в соответствии с ГОСТ 13828-74.

Х Х Х ХХ–Х Х–ХХХ–ХХ

Тип источника света (одна буква на первом месте в шифре): Н – лампа накаливания; И – галогенные; Л – люминесцентные лампы; Р – ДРЛ; Г – металлогалогенные; Ж – натриевые; Б – бактерицидные; К – ксеноновые. Основной способ установки светильника: С – подвесные; П – потолочные; Б – настенные; Н – настольные; Т – напольные; В – встраиваемые; К – консольные; Р – ручные. Основное назначение светильника: П – для промышленных предприятий; Р – для рудников и шахт; О – для общественных зданий; Б – для жилых (бытовых) помещений; У – для наружного освещения; Т – для телевизионных студий. Номер серии, к которой принадлежит светильник (две цифры); Количество ламп в светильнике: Мощность ламп, Вт: Номер модификации светильника (трехзначное число): Обозначение климатического исполнения и категории размещения.

Рис. 2.2. Структура обозначения и маркировка светильников

Примеры обозначений светильников:

НСП05500-016-У3 – светильник с лампой накаливания мощностью 500 Вт, общего назначения, подвесной для промышленных предприятий, серии 05, модификации 016, климатическое исполнение У, категория размещения 3;

ЛС02-240-005-У3 – светильник с двумя люминесцентными лампами мощностью по 40 Вт, подвесной, для общественных зданий, серии 02, модификации 005, климатическое исполнение У, категория размещения 4;

РКУ08400-014-ХЛ1 – светильник с ртутной лампой типа ДРЛ мощностью 400 Вт, консольный, уличный, серии 08, модификации 014, климатическое исполнение ХЛ (холодный климат), категория размещения 1.

Наряду с приведенным условным обозначением светильникам могут присваиваться собственные имена, например: "Глубокоизлучатель". Кроме того, действуют еще более ранние ГОСТы, а также обозначения, присваемые заводом изготовителем. Все это создает определенные трудности в расшифровке условного обозначения светильников.

При существующем многообразии светильников основными отличительными особенностями их являются тип источника света, его мощность, конструктивное исполнение с определенной защитой от воздействия окружающей среды, светораспределение.

В табл.2.1 приведены основные параметры некоторых типов светильников, применяемых для общего освещения производственных помещений и помещений общественных зданий.

Таблица 2.1 Номенклатура и основные параметры некоторых светильников

Тип, серия светильника	Количество и мощность, Вт		Степень защиты	КСС/ Класс светораспределения по ГОСТ 17677-82	КПД, %	Способ установки	Способ монтажа
Светильники с ртутными лампами высокого давления
РПП01	50, 80, 125		IP54	Д1/П	65	П	4
ГПП01	125		IP54	Д2/П	60	П	4
ЖПП01	70, 100		IP54	Д3/П	60	П	4
РПП05	80, 125		IP54	М/П	55	П	2, 4
РСП05	250-1000		IP20	Д2/П	75	С	1; 2; 3
РСП08	250, 400		IP20	Д3/П	75	С	1
РСП11	400		IP52	Д1/П	72	С	1
РСП12	700		IP52	Д3/П	62	С	1
РСП13	400,700,1000		IP53	Д3/П	70	С	1; 2
ГСП15	400		IP52	Г1/П	72	С	1; 2; 3
ГСП18	250,400,700		IP20	Г1/П	75	С	1; 2
Светильники с люминесцентными лампами
ЛСП02	240(236)		IP20	Д2/П	70	С	2; 3; 5
ЛВП02	480		IP20	Д1/П	50	В	5
ЛВП06	565(558)		IP20	Д1/П	52	В	5
ЛСП13	240(236)		IP20	Ш1/П	75	С	2; 3; 8
ЛДОР	240,280		IP20	Д2/Н	75	С	5; 6
ПВЛП1	240		IP54	Д1/П	65	С	2; 5
ПВЛМ	240			М/Н	85	С	5; 6
ЛСР01-20	20		IP54	М/Р	70	С	7
ЛСР01-40	40		IP54	М/Р	70	С	7
ЛСП29	218,236		IP54	Д1/Р	65	С	1; 7
Светильники с лампами накаливания
НСР01		100, 200	IP54	Г/П	75	С	1; 3
НСП02		100	IP52	Н/М	75	С	3
НСП03М		60	IP54	-/Н	85	С	4
НПП04		60	IP20	М/Р	55	Н, Б, Д	5; 6
НСП17		200-1000	IP20	Ш1,Г2/П	75	С	1; 2; 3
НСП20		500, 1000	IP52	Д2/П	77	С	1; 2
Н4БН		150	IP54	Д1/П	55	С	1
Н4Б-300МА		300	IP54	Д1/П	50	С	1; 2
ВЗГ/В4А200		200	IP54	Д1/П	50	С	1
ПСХ 60М		60	IP54	Ш1/П	60	С	1;2;3;4

Примечания:
