На планах размещения электрооборудования цеха наносят и указывают:

строительные конструкции и строительные оси;
наименование производственных участков;
классы взрывоопасных и пожароопасных зон, категорию и группу взрывоопасных смесей для взрывоопасных зон;
обозначение силовых ЭП, их позиционные номера и паспортную мощность;
комплектные распределительные устройства на напряжение до 1000 В (распределительные щиты, щиты станций управления, распределительные пункты, ящики и шкафы управления, вводно-распределительные устройства) и их обозначения;
линии питающие и распределительные и их обозначения (номера);
компоновку цеховой КТП.

Пример оформления плана расположения электрооборудования приведен на рис.17.

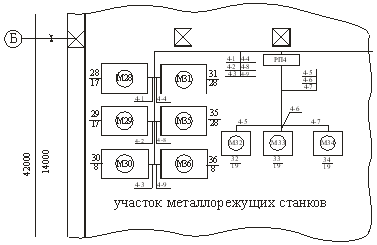

Рис.17 . Фрагмент плана расположения ЭО цеха.

На схемах цеховой электрической сети наносят и указывают:

цеховые трансформаторы, их тип и мощность, схему соединения обмоток;
над силовыми линиями: номер линии, марка проводника, количество и сечение жил, под линией –длина линии в метрах;
возле коммутационно-защитной аппаратуры: тип аппарата и номинальный ток плавкой вставки для предохранителя или номинальный ток теплового расцепителя для автоматического выключателя;
для силовых ЭП их обозначение и паспортную мощность;
типы комплектных распределительных устройств.

Пример оформления схемы цеховой сети приведен на рис.18.

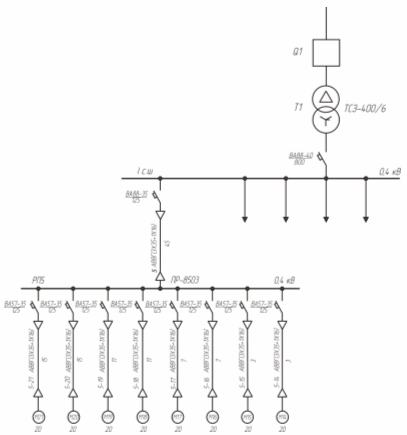

Рис.18. Фрагмент схемы цеховой электрической сети.

Приложение 21

Средние значения коэффициентов использования (К_и) и мощности (cosφ) для характерных групп электроприемников

Наименование электроприемников	К_и	cosφ
1	2	3
Металлорежущие станки мелкосерийного производства с нормальным режимом работы (мелкие токарные, строгальные, долбежные, фрезерные, сверлильные, карусельные, точильные, расточные)	0,12 – 0,14	0,5
То же при тяжелом режиме работы (штамповочные прессы, автоматы, револьверные обдирочные, зубофрезерные, а также крупные токарные, строгальные, фрезерные, карусельные, расточные станки	0,17 – 0,20	0,65
То же, с особо тяжелым режимом работы: приводы молотов, ковочных машин, волочильных станков, очистных барабанов, бегунов и др.	0,24	0,65
Поточные линии, станки с ЧПУ	0,6	0,7
Переносный электроинструмент	0,06	0,65
Вентиляторы, эксгаустеры, санитарно-техническая вентиляция	0,6 – 0,8	0,8 – 0,85
Насосы, компрессоры, дизель-генераторы и двигатель-генераторы	0,7 – 0,8	0,8 – 0,85
Краны, тельферы, кран балки при ПВ=25%	0,06	0,5
То же при ПВ=40%	0,1	0,5
Транспортеры	0,5 – 0,6	0,7 – 0,8
Сварочные трансформаторы дуговой сварки	0,25 – 0,3	0,35 – 0,4
Конвейеры, элеваторы	0,4 – 0,5	0,75
Однопостовые сварочные двигатель-генераторы	0,3	0,6
То же многопостовые	0,5	0,7
Сварочные машины шовные	0,2 – 0,5	0,7
То же стыковые и точечные	0,2 – 0,25	0,6
Сварочные дуговые автоматы	0,35	0,5
Печи сопротивления с автоматической загрузкой изделий, сушильные шкафы, нагревательные приборы	0,75 – 0,8	0,95
Индукционные печи низкой частоты			0,75	0,35
Индукционные печи высокой частоты			0,6	0,7
Печи сопротивления с неавтоматической загрузкой изделий			0,5	0,95
Вакуум-насосы			0,95	0,85
Вентиляторы высокого давления			0,75	0,85
Вентиляторы к дробилкам			0,4 – 0,5	0,7 – 0,75
Газодувки при синхронных двигателях			0,6	0,8 – 0,9
То же при асинхронных двигателях			0,8	0,8
Молотковые дробилки			0,8	0,85
Шаровые мельницы			0,8	0,8
Грохоты			0,5 – 0,6	0,6 – 0,7
Смесительные барабаны			0,6 – 0,7	0,8
Сушильные барабаны и сепараторы			0,6	0,7
Электрофильтры			0,4	0,87
Вакуум-фильтры			0,3	0,4
Вагоноопрокидыватели			0,6	0,5
Механизмы литейных цехов (очистные и галтовочные барабаны, бегуны, шаровые мельницы и т.п.)			0,25 – 0,35	0,65
Автоматические поточные линии			0,6	0,7
Формовочные машины			0,15 – 0,20	0,6
Деревообрабатывающие станки, токарные, сверлильные, футовочные, рейсмусовые, долбежные, строгальные и т.д.			0,17	0,6
Пилорамы, дисковые пилы			0,25 – 0,3	0,65
Дуговые сталеплавильные печи			0,6 – 0,75	0,9
Дуговые печи цветного металла			0,7 – 0,75	0,8
Центрифуги			0,9	1,0
Электролиз			0,6 – 0,8	0,95 – 1,0
Прядильные машины: капрона вискозного корда ацетатного шёлка			0,65 0,5 0,7	0,7 0,7 0,7
Перемоточные машины			0,78	0,8
Крутильные машины			0,64	0,8
Вытяжные машины			0,7	0,85
Ткацкие станки			0,74	0,7
Фильтр-прессы			0,33	0,55

Перейти к Содержанию

Приложение 22

Технические данные силовых трансформаторов

Тип трансформатора	Номинальная мощность, S_нт, кВА	Номинальное напряжение, кВ			Схема и группа соединения обмоток			Потери, кВт			Ток ХХ, i_х, %		Напря- жение КЗ, U_к, %		Габаритные размеры, мм						Масса, кг
		U_вн		U_нн				ХХ, P_х	КЗ, P_к						длина		ширина		высота		масла		полная
1	2	3		4	5			6	7		8		9		10		11		12		13		14
ТСЗ-25/10-У3	25	6; 10		0,4	У/У_н-0; Д/У_н-11			0,15	0,60		2,8		4,5		770		725		1230		–		320
ТСЗ-40/10-У3	40	6; 10		0,4	У/У_н-0; Д/У_н-11			0,255	0,88		2,6		4,5		810		725		1230		–		410
ТСЗ-63/10-У3	63	6; 10		0,4	У/У_н-0; Д/У_н-11			0,30	1,28		1,8		4,5		850		725		1230		–		440
ТСЗ-100/10-У3	100	6; 10		0,4	У/У_н-0; Д/У_н-11			0,40	1,72		1,6		4,5		890		725		1395		–		560
ТСЗГЛ-100/10-У3	100	6; 10		0,4	Д/У_н-11; У/У_н-0			0,60	1,30		2,0		4,0		1470		1100		1400		–		850
ТСЗГЛФ-100/10-У3															1550		1100		2200		–		950
ТСЗГЛ-160/10-У3	160	6; 10		0,4	Д/У_н-11; У/У_н-0			0,65	2,15		1,4		4,0		1470		1100		1500		–		900
ТСЗГЛФ-160/10-У3															1550		1100		2200		–		950
ТСЗГЛ-250/10-У3	250	6; 10		0,4	Д/У_н-11; У/У_н-0			0,90	3,00		2,5		5,5		2050		1170		1845		–		1500
ТСЗГЛФ-250/10-У3															2090		1170		2200		–		1540
ТСЗГЛ-400/10-У3	400	6; 10		0,4	Д/У_н-11; У/У_н-0			1,20	3,90		2,5		5,5		2050		1170		2100		–		1705
ТСЗГЛФ-400/10-У3															2090		1170		2200		–		1760
ТСЗГЛ-630/10-У3	630	6; 10		0,4	Д/У_н-11; У/У_н-0			1,65	5,73		2,0		5,5		2050		1260		2000		–		2180
ТСЗГЛФ-630/10-У3															2100		1260		2200		–		2200
ТСЗГЛ-1000/10-У3	1000	6; 10		0,4	Д/У_н-11; У/У_н-0			2,15	8,40		1,5		6,0		2250		1260		2200		–		3150
ТСЗГЛФ-1000/10-У3													8,0		2300		1260		2200		–		3170
ТСЗГЛ-1250/10-У3	1250	6; 10		0,4	Д/У_н-11; У/У_н-0			2,25	10,6		1,0		6,0		2250		1260		2200		–		3550
ТСЗГЛФ-1250/10-У3													8,0		2300		1260		2200		–		3570
ТСЗГЛ-1600/10-У3	1600	6; 10		0,4	Д/У_н-11; У/У_н-0			3,20	11,3		1,0		6,0		2510		1260		2410		–		4660
ТСЗГЛФ-1600/10-У3													8,0		2560		1260		2410		–		4660
ТСЗГЛ-25000/10-У3	2500		6; 10	0,4	Д/У_н-11; У/У_н-0			4,40	16,4		0,5		6,0		2800		1620		2420		–		5500
ТСЗГЛФ-2500/10-У3													8,0		2800		1620		2420		–		5500
ТСЗ-16/0,66-УХЛ4	16		0,38; 0,66	0,23	У/У_н-0			0,115	0,44		3,0		3,8		800		440		860		–		160
ТСЗ-25/0,66-УХЛ4	25		0,38; 0,66	0,23	У/У_н-0			0,155	0,60		3,0		3,8		810		440		940		–		195
ТСЗ-40/0,66-УХЛ4	40		0,38; 0,66	0,23	У/У_н-0			0,22	0,88		3,0		3,8		880		440		980		–		240
ТСЗ-63/0,66-УХЛ4	63		0,38; 0,66	0,23	У/У_н-0			0,29	1,28		3,0		3,8		920		440		1100		–		310
ТСЗ-100/0,66-УХЛ4	100		0,38; 0,66	0,23	У/У_н-0			0,39	1,45		3,0		3,8		980		550		1120		–		460
ТСЗ-160/10	160		6; 10	0,23; 0,4	У/У_н-0; Д/У_н-11			0,70	2,70		4,0		5,5		1800		950		1700		–		1400
ТСЗ-250/10	250		6; 10	0,23; 0,4; 0,69	У/У_н-0; Д/У_н-11			1,00	3,80		3,5		5,5		1850		1000		1850		–		1800
ТСЗ-400/10	400		6; 10	0,23; 0,4; 0,69	У/У_н-0; Д/У_н-11			1,30	5,40		3,0		5,5		2250		1000		2160		–		2400
ТСЗ-630/10	630		6; 10	0,4; 0,69	У/У_н-0; Д/У_н-11			2,00	7,30		1,5		5,5		2250		1000		2300		–		3400
ТСЗ-1000/10	1000		6; 10	0,4; 0,69	У/У_н-0; Д/У_н-11			3,00	11,20		1,5		5,5		2400		1350		2550		–		4600
ТСЗ-1600/10	1600		6; 10	0,4; 0,69	У/У_н-0; Д/У_н-11			4,20	16,00		1,5		5,5		2650		1350		3200		–		6500
ТМ-25/10	25		6; 10	0,4	У/У_н-0; Д/У_н-11			0,13	0,6		3,2		4,5		1120		460		1225				380
ТМ-40/10	40		6; 10	0,4	У/У_н-0; Д/У_н-11			0,175	0,88		3,0		4,5		1120		480		1270				485
ТМ-63/10	63	6; 10		0,4	У/У_н-0; Д/У_н-11	0,24				1,28		2,8		4,5		1120		560		1400				600
ТМ-100/10	100	6; 10		0,4	У/У_н-0; Д/У_н-11	0,33				1,97		2,6		4,5		1200		800		1470				720
ТМ-160/10	160	6; 10		0,4	У/У_н-0; Д/У_н-11	0,51				2,65		2,4		4,5		1220		1020		1600				1100
				0,69						3,10				6,5
ТМ-250/10	250	6; 10		0,4	У/У_н-0; Д/У_н-11	0,74				3,7		2,3		6,5		1310		1050		1760				1425
				0,69	Д/У_н-11					4,2				6,5
ТМЗ-250/10	250	6; 10		0,4	У/У_н-0; Д/У_н-11	0,75				3,7		2,3		4,5		1800		1400		1750				1700
ТНЗ-250/10																								2000
ТМ-400/10; ТМН-400/10	400	6; 10		0,4	У/У_н-0; Д/У_н-11	0,95				5,5		2,1		4,5		1400		1080		1900		700		1900
				0,69	Д/У_н-11					5,9
ТМЗ-400/10	400	6; 10		0,4; 0,69	У/У_н-0; Д/У_н-11	0,92				5,5		2,1		4,5		1860		2000		1400				2100
ТНЗ-400/10																								2600
ТМ-630/10; ТМН-630/10	630	6; 10		0,4	У/У_н-0; Д/У_н-11	1,31				7,6		2,0		5,5		1750		1275		2150				3000
				0,69	Д/У_н-11					8,5
ТМЗ-630/10	630	6; 10		0,4; 0,69	У/У_н-0; Д/У_н-11	1,42				7,6		1,8		5,5		2000		2190		1400				2900
ТНЗ-630/10																								3400
ТМ-1000/10	1000	6; 10		0,4	У/У_н-0; Д/У_н-11	2,45				12,2		1,4		5,5		2700		1750		3000		1000		5000
				0,69	Д/У_н-11					11,6
ТМН-1000/10	1000	6; 10		0,4	У/У_н-0; Д/У_н-11	2,45				12,2		1,4		5,5		3450		1000		3400		2000		8000
				0,69	Д/У_н-11
ТМЗ-1000/10	1000	6; 10		0,4; 0,69	У/У_н-0; Д/У_н-11	2,45				10,6		1,4		5,5		2300		232		1500				4170
ТНЗ-1000/10																								5600
ТМ-1600/10; ТМН-1600/10	1600	6; 10		0,4	У/У_н-0; Д/У_н-11		3,30			18,0		1,3		5,5		2450		2300		3400				7000
				0,69	Д/У_н-11											3700		1850		4000				9600
ТМЗ-1600/10	1600	6; 10		0,4; 0,69	У/У_н-0; Д/У_н-11		3,30			18,0		1,3		5,5		2700		2650		1600				6500
ТНЗ-1600/10																								8000
ТМ-2500/10	2500	6; 10		0,4; 0,69	Д/У_н-11		4,60			26,0		1,0		5,5		3500		2260		3600				8000
ТМН-2500/10	2500	6; 10		0,4; 0,69	Д/У_н-11; У/Д-11		4,60			23,5		1,0		5,5		3650		2230		4000				12200
ТМЗ-2500/10	2500	6; 10		0,4; 0,69	Д/У_н-11; У/У_н-0		4,60			24,0		1,0		5,5		2900		2900		1800				10000
ТНЗ-2500/10																								12000
ТМГ11-400/10-У1	400	6; 10		0,4	У/У_н-0; Д/У_н-11		0,83			5,4		0,8		4,5		1350		855		1415		325		1255
ТМГ11-630/10-У1	630	6; 10		0,4	У/У_н-0; Д/У_н-11		1,06			7,45		0,6		5,5		1545		1000		1540		450		1860
ТМГ11-1000/10-У1	1000	6; 10		0,4	У/У_н-0; Д/У_н-11		1,4			10,8		0,5		5,5		1720		1135		1860		795		2750
ТМГ11-1250/10-У1	1250	6; 10		0,4	Д/У_н-11		1,65			13,5		0,5		6,0		1825		1130		2020		875		3250
ТМГ11-1600/10-У1	1600	6; 10		0,4	Д/У_н-11		2,15			16,5		0,4		6,0		2180		1260		2170		1300		4250
ТМГСУ-25/10-У1	25	6; 10		0,4	У/У_н-0		0,115			0,60		2,8		5,5		900		530		930		65		280
ТМГСУ-40/10-У1	40	6; 10		0,4	У/У_н-0		0,115			0,88		2,6		4,5		900		560		1000		98		370
ТМГСУ-63/10-У1	63	6; 10		0,4	У/У_н-0		0,22			1,28		1,8		4,5		940		730		1020		130		420
ТМГСУ-100/10-У1	100	6; 10		0,4	У/У_н-0		0,27			1,97		1,2		4,5		1000		720		1180		152		540
ТМГСУ-160/10-У1	160	6; 10		0,4	У/У_н-0		0,41			2,60		1,0		4,5		1120		750		1200		175		680
ТМГСУ-250/10-У1	250	6; 10		0,4	У/У_н-0		0,58			3,70		0,8		4,5		1220		840		1240		250		950

Примечание: 1. ТСЗГЛ, ТСЗГЛФ – трехфазные сухие трансформаторы с геафоливой литой изоляцией, класс нагревостойкости изоляции – F (геафоль – эпоксидный компаунд с кварцевым наполнителем): ТСЗГЛ – вводы ВН внутри кожуха; ТСЗГЛФ – вводы ВН выведены на фланец, расположенный на торцевой поверхности кожуха. 2. ТМГ – трехфазный масляный герметичный трансформатор. 3. ТМГСУ – трехфазный масляный герметичный с симметрирующим устройством трансформатор, обеспечивающий поддержание симметричности фазных напряжений в сетях потребителей с неравномерной пофазной нагрузкой. Сопротивление нулевой последовательности этих трансформаторов в среднем в три раза меньше, чем у трансформаторов без симметрирующего устройства.
