1. Электропроводность металлов

Классическая электронная теория металлов представляет твердый проводник в виде системы, состоящей из узлов кристаллической ионной решетки, внутри которой находится электронный газ из коллективизированных (свободных) электронов. В свободное состояние от каждого атома металла переходит от одного до двух электронов. К электронному газу применялись представления и законы статистики обычных газов. При изучении хаотического (теплового) и направленного под действием силы электрического поля движения электронов был выведен закон Ома. При столкновениях электронов с узлами кристаллической решетки энергия, накопленная при ускорении электронов в электрическом поле, передается металлической основе проводчика, вследствие чего он нагревается. Рассмотрение этого вопроса привело к выводу закона Джоуля—Ленца. Таким образом, электронная теория металлов дала возможность аналитически описать и объяснить найденные ранее экспериментальным путем основные законы электропроводности и потерь электрической энергии в металлах. Оказалось возможным также объяснить и связь между электропроводностью и теплопроводностью металлов. Кроме того, некоторые опыты подтвердили гипотезу об электронном газе в металлах, а именно:

1. При длительном пропускании электрического тока через цепь, состоящую из одних металлических проводников, не наблюдается проникновения атомов одного металла в другой.

2. При нагреве металлов до высоких температур скорость теплового движения свободных электронов увеличивается, и наиболее быстрые из них могут вылетать из металла, преодолевая силы поверхностного потенциального барьера.

3. В момент неожиданной остановки быстро двигавшегося проводника происходит смещение электронного газа по закону инерции в направлении движения. Смещение электронов приводит к появлению разности потенциалов на концах заторможенного проводника, и стрелка подключаемого к ним измерительного прибора отклоняется по шкале.

4. Исследуя поведение металлических проводников в магнитном поле, установили, что вследствие искривления траектории электронов в металлической пластинке, помещенной в поперечное магнитное поле, появляется поперечная ЭДС и изменяется электрическое сопротивление проводника.

Однако выявились и противоречия некоторых выводов теории с опытными данными. Они состояли в расхождении температурной зависимости удельного сопротивления, наблюдаемой на опыте и вытекающей из положений теории; в несоответствии теоретически полученных значений теплоемкости металлов опытным данным. Наблюдаемая теплоемкость металлов меньше теоретической и такова, как будто электронный газ не поглощает теплоту при нагреве металлического проводника. Эти противоречия удалось преодолеть, рассматривая некоторые положения с позиций квантовой механики. В отличие от классической электронной теории в квантовой механике принимается, что электронный газ в металлах при обычных температурах находится в состоянии вырождения. В этом состоянии энергия электронного газа почти не зависит от температуры, т.е. тепловое движение почти не изменяет энергию электронов. Поэтому на нагрев электронного газа теплота не затрачивается, что и обнаруживается при измерении теплоемкости металлов. В состояние, аналогичное обычным газам, электронный газ приходит при температуре порядка тысяч Кельвинов. Представляя металл как систему, в которой положительные ионы скрепляются посредством свободно движущихся электронов, легко понять природу всех основных свойств металлов: пластичности, ковкости, хорошей теплопроводности и высокой электропроводности.

2. Свойства проводников

К важнейшим параметрам, характеризующим свойства проводниковых материалов, относятся:

1. удельная проводимость или обратная ей величина — удельное сопротивление ;

2. температурный коэффициент удельного сопротивления ТК или ;

3. коэффициент теплопроводности _т;

4. контактная разность потенциалов и термоэлектродвижущая сила (термо – ЭДС);

5. работа выхода электронов из металла;

6. предел прочности при растяжении _р и относительное удлинение перед разрывом l/l.

Удельная проводимость и удельное сопротивление проводников. Связь плотности тока J (в амперах на квадратный метр) и напряженности электрического поля (в вольтах на метр) в проводнике дается известной формулой:

J=E.

(дифференциальная форма закона Ома); здесь (в сименсах на метр) параметр проводникового материала, называемый его удельной проводимостью: в соответствии с законом Ома у металлических проводников не зависит от напряженности электрического поля Е при изменении последней в весьма широких пределах. Величина = 1/, обратная удельной проводимости и называемая удельным сопротивлением, для имеющего сопротивление R проводника длиной l с постоянным поперечным сечением S вычисляется по формуле:

= RS/l (2–2).

Удельное сопротивление измеряется в ом – метрах. Для измерения проводниковых материалов разрешается пользоваться внесистемной единицей Оммм²/м; очевидно, что проволока из материала длиной 1 м с поперечным сечением 1 мм² имеет сопротивление в омах, численно равно материала в Оммм²/м.

Диапазон значений удельного сопротивления металлических проводников (при нормальной температуре) довольно узок: от 0,016 для серебра и до примерно 10 мкОмм для железохромоалюминиевых сплавов, т.е. он занимает всего три порядка. Удельная проводимость металлических проводников согласно классической теории металлов может быть выражена следующим образом:

= (e²n₀)/(2mv_T) (2–3).

где е — заряд электрона; n₀ — число свободных электронов в единице объема металла; — средняя длина свободного пробега электрона между двумя соударениями с узлами решетки; т — масса электрона; v_T — средняя скорость теплового движения свободного электрона в металле.

Преобразование выражения (2-3) на основе положений квантовой механики приводит к формуле:

= K₀^2/3 (2-4).

где K — численный коэффициент; остальные обозначения — прежние.

Для различных металлов скорости хаотического теплового движения электронов v_T (при определенной температуре) примерно одинаковы. Незначительно различаются также и концентрации свободных электронов п₀ (например, для меди и никеля это различие меньше 10%). Поэтому значение удельной проводимости у (или удельного сопротивления ) в основном зависит от средней длины свободного пробега электронов в данном проводнике , которая, в свою очередь, определяется структурой проводникового материала. Все чистые металлы с наиболее правильной кристаллической решеткой характеризуются наименьшими значениями удельного сопротивления; примеси, искажая решетку, приводят к увеличению . К такому же выводу можно прийти, исходя из волновой природы электронов. Рассеяние электронных волн происходит на дефектах кристаллической решетки, которые соизмеримы с расстоянием около четверти длины электронной волны. Нарушения меньших размеров не вызывают заметного рассеяния волн. В металлическом проводнике, где длина волны электрона около 0,5 нм, микродефекты создают значительное рассеяние, уменьшающее подвижность электронов, и, следовательно, приводит к росту материала.

Рис. 2-1. Зависимость удельного сопротивления меди от температуры

Температурный коэффициент удельного сопротивления металлов. Число носителей заряда (концентрация свободных электронов) в металлическом проводнике при повышении температуры практически остается неизменным. Однако вследствие усиления колебаний узлов кристаллической решетки с ростом температуры появляется все больше и больше препятствий на пути направленного движения свободных электронов под действием электрического поля, т.е. уменьшается средняя длина свободного пробега электрона . уменьшается подвижность электронов и, как следствие, уменьшается удельная проводимость металлов и возрастает удельное сопротивление (рис. 2-1). Иными словами, температурный коэффициент удельного сопротивления металлов, (кельвин в минус первой степени) положителен.

TK = = (1/) (d/dT) (2–5)

Согласно выводам электронной теории металлов значения ., чистых металлов в твердом состоянии должны быть близки к температурному коэффициенту расширения идеальных газов, т.е. 1/2730,0037 К^-1. При изменении температуры в узких диапазонах на практике допустима кусочно-линейная аппроксимация зависимости (Т); в этом случае принимают, что

₂ = ₁ [1+ (T₂ –T₁)] (2–6)

где ₁, и ₂ — удельные сопротивления проводникового материала при температурах Т₁, и T₂, соответственно (при этом T₂ > Т₁);

— так называемый средний температурный коэффициент удельного сопротивления данного материала в диапазоне температур от Т₁, до Т₂.

Изменение удельного сопротивления металлов при плавлении. При переходе из твердого состояния в жидкое у большинства металлов наблюдается увеличение удельного сопротивления , как это видно, например, для меди, из рис. 2–1; однако у некоторых металлов при плавлении уменьшается. Удельное сопротивление увеличивается при плавлении у тех металлов, у которых при плавлении увеличивается объем, т.е. уменьшается плотность; и, наоборот, у металлов, уменьшающих свой объем при плавлении, — галлия, висмута, сурьмы уменьшается.

Удельное сопротивление сплавов. Как уже указывалось, примеси, и нарушения правильной структуры металлов увеличивают их удельное сопротивление. Значительное возрастание наблюдается при сплавлении двух металлов в том случае, если они образуют друг с другом твердый раствор, т. е. при (утверждении совместно кристаллизуются, и атомы одного металла входят в кристаллическую решетку другого.

Теплопроводность металлов. За передачу теплоты через металл в основном ответственны те же свободные электроны, которые определяют и электропроводность металлов и число которых в единице объема металла весьма велико. Поэтому, как правило, коэффициент теплопроводности _T металлов намного больше, чем коэффициент теплопроводности диэлектриков. Очевидно, что при прочих равных условиях, чем больше удельная электрическая проводимость у металла, тем больше должен быть и его коэффициент теплопроводности. Легко также видеть, что при повышении температуры, когда подвижность электронов в металле и соответственно его удельная проводимость уменьшаются, отношение коэффициента теплопроводности металла к его удельной проводимости _T/ должно возрастать. Математически это выражается законом Видемана — Франца — Лоренца:

_T/ = LoT (2–7)

где Т —термодинамическая температура, К; Lo —число Лоренца, равное

Lo=(²k²)/(3e²) (2–8)

Подставляя в формулу (2–8) значения постоянной Больцмана k=1,3810²³ Дж/К и заряда электрона е = 1,610^-19 Кл, получаем Lo = 2,4510^-8 B²K².

Термоэлектродвижущая сила. При соприкосновении двух различных металлических проводников между ними возникает контактная разность потенциалов. Причина появления этой разности потенциалов заключается в различии значений работы выхода электронов из различных металлов, а также в том, что концентрация электронов, а, следовательно, и давление электронного газа у разных металлов и сплавов могут быть неодинаковыми. Из электронной теории металлов следует, что контактная разность потенциалов между металлами А и В равна

U_AB=U_B - U_A + (kT/e) ln (n_0A/n_0B) (2–9)

где U_A и U_B - потенциалы соприкасающихся металлов; n_0A и n_0B — концентрации электронов в металлах А и В; k — постоянная Больцмана; e —абсолютная величина заряда электрона.

Если температуры «спаев» одинаковы, то сумма разности потенциалов в замкнутой цепи равна нулю. Иначе обстоит дело, когда один из спаев имеет температуру T₁, а другой — температуру Т₂ (рис. 2–2).

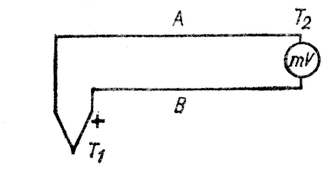

Рис. 2–2. Схема термопары
