2. ПРИНЦИП СУПЕРПОЗИЦІЇ МАГНІТНИХ ПОЛІВ. ЗАКОН БІО-САВАРА-ЛАПЛАСА

Після дослідів Ерстеда в 1820 році почалось інтенсивне вивчння магнітного поля струму. Французькі вчені Біо та Савар зібрали багато експериментальних даних про залежність магнітного поля від параметрів провідника із струмом. Але закон такої залежності був відкритий Лапласом, який використав принцип суперпозиції магнітних полів: індукція магнітного поля провідника із струмом в кожній точці простору дорівнює векторній сумі індукції, створюваних всіма елементарними ділярками провідника із струмом.

На основі принципу суперпозиції Лаплас узагальнив результати дослідів Біо і Савара і знайшов, що індукція поля, створена елементом провідника l, по якому тече струм І , по якому тече струм І дорівнює:

,

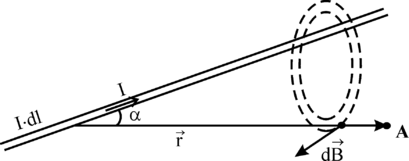

де r - віддаль елементу струму Il до точки А в якій визначається індукція поля (рис.4); - кут між напрямком струму і радіусом-вектором ; к – коефіцієнт пропорційності, який залежить від вибору системи одиниць.

В системі СІ . І тоді

. ( 6 )

А в диференційній формі:

( 7 )

Співвідношення (6) і (7) називається законом Біо-Савара-Лапласа.

Напрямок індукції магнітного поля визначається правилом свердлика: якщо поступальний рух свердлика (з правою різьбою) збігається з напрямом струму, то напрям магнітного поля збігається з напрямом руху кінця рукоятки свердлика (рис. 4). Досліди з залізними ошурками показують, що силові лінії магнітного поля навколо прямолінійного провідника із струмом мають форму концентричних кіл (рис. 4).

Рис.4

Закон Біо-Савара-Лапласа може бути записаний в векторній формі:

( 8 )

причому напрям вектора співпадає з напрямком струму, а вектор направлений від елементу струму до точки, в якій визначається індукція.

Закон Біо-Савара-Лапласа є одним із основних експериментальних явищ і він, подібно до закону Кулона, лежить в основі класичної електродинаміки; він справедливий лише для лінійних струмів (струмів поперечні розміри яких досить малі порівняно з відстанню до розглядуваних точок поля).

ВИСНОВКИ

1. Магнітне поле, подібно електричному, є однією із форм існування матерії, основною його характеристикою є вектор магнітної індукції і графічно поле зображається за допомогою силових ліній поля.

2. На провідник із струмом в магнітному полі діє сила Ампера: , напрям якої визначається за правилом лівої руки. Якщо провідник замкнений (рамка із струмом) то на нього в магнітному полі діє обертальний момент прямопропорційний магнітному моменту рамки і індукції поля.

3. Магнітні властивості речовини характеризуються магнітною проникністю, яка дорівнює відношенню індукції магнітного поля в речовині до індукції магнітного поля в вакуумі.

4. Закон Біо-Савара-Лапласа дає змогу розрахувати індукцію магнітного поля в довільній точці, створюваного лінійними струмами.

ТЕМА 7. МАГНІТНЕ ПОЛЕ

ЗАНЯТТЯ 7.3 ЗАКОН ПОВНОГО СТРУМУ ТА ЙОГО ВИКОРИСТАННЯ

1. ЗМІСТ

Вступ

1. Використання закону Біо-Савара-Лапласа до розрахунку магнітних полів.

2. Закон повного струму та його використання для розрахунку магнітних полів. Вихровий характер магнітного поля.

Висновки

НАОЧНІ ПОСІБНИКИ І ПРИЛАДИ

1. Соленоїд.

2. Прилад для демонстрації сили Ампера.

3. Лектор-2000.

4. Діафільми “Электромагнетизм”, “Магнитное действие токов”.

ОРГАНІЗАЦІЙНО-МЕТОДИЧНІ ВКАЗІВКИ ДО ПРОВЕДЕННЯ ЛЕКЦІЇ

При вивченні матеріалу лекції необхідно враховувати, що на занятті широко використовують математичні обрахунки, тому слід нагадати деякі формули із геометрії та тригонометрії за середню шклу, та правила інтегрування. Велике значення має принцип суперпозиції магнітних полів. На це звернути особливу увагу. Для глибшого засвоювання матеріалу проводити аналогію – властивості електричного і магнітного полів. Причому якщо електричне поле - потенціальне, то магнітне поле вихрове, розкрити фізичний зміст цієї відмінності. При розгляді третього питання особливу увагу звернути на те, коли виконується робота по переміщенню провідника з струмом в магнітному полі, а також на те, що завжди магнітний потік через замкнену поверхню дорівнює нулю.

ВСТУП

В електростатиці для розрахунку напруженості електричного поля використовується закон Кулона або теорема Остроградського-Гаусса. А для розрахунку напруженості магнітного поля використовується закон Біо-Савара-Лапласа і приклади розрахунків будуть приведені на занятті. Крім цього розглянемо більш загальний закон- закон повного струму та його використання. Важливим є те, що з закону повного струму випливає важливий висновок – магнітне поле має вихровий характер, силові лінії його завжди замкнені.

На практиці широко використовуються різного типу електродвигуни, здатні виконувати певну роботу. Тому на занятті розглядається питання чому дорівнює робота сил магнітного поля по переміщенню провідника з струмом і від чого і як вона залежить.

1. ЗАСТОСУВАННЯ ЗАКОНУ БІО-САВАРА-ЛАПЛАСА ДЛЯ ОБЧИСЛЕННЯ ІНДУКЦІЇ МАГНІТНОГО ПОЛЯ ПРОВІДНИКІВ З СТРУМОМ

1. Поле прямого лінійного провідника з струмом.

Обчислимо індукцію магнітного поля в точці А, розміщеній а відстані від нескінчено довгого лінійного провідника з струмом І (рис. 1).

Рис. 1

Для цього поділимо провідник на нескінченно малі елементи dl і запишемо закон Біо-Савара-Лапласа:

.

Враховуючи, що для заданого напрямку струму I всі елементарні значення індукції магнітного поля в точці А направлені в один бік по прямій, перпендикулярній до площини рисунка, результуюча індукція магнітного поля рівна:

. ( 1 )

В цьому виразі три змінних (rl) до однієї змінної. З рис.1 маємо:

; .

Підставимо значення і у формулу (1)

,

Отже , а після інтегрування

( 2 )

Для провідника скінченої довжини індукція магнітного поля залежить від і (рис.2). Для нескінченного провідника із струмом , тому

( 3 )

Рис. 2

Таким чином: індукція магнітного поля нескінченно довгого лінійного провідника із струмом прямопропорційна силі струму і обернено пропорційна відстані точки від провідника.

1. Поле в центрі лінійного колового провідника радіуса по якому проходить струм силою І.

В цьому випадку (рис.3) елементарні значення індукції , кожного елемента в точці 0 будуть направлені в один бік (від нас за площину рисунку) тоді

.

Рис.3

Для довільного елемента dl колового провідника

; ; .

Тоді

.

Отже

( 4 )

Отже: індукція магнітного поля колового провідника прямопропорційна силі струму і оберненопропорційна радіусові провідника.

Якщо коловий провідник має N витків і котушка плоска, то

( 5 )

або ;

NI - величина, що дорівнює добутку кількості витків катушки на силу струму в них називається числом ампервитків.

Більш складні розрахунки показують, що напруженість магнітного поля в точці на осі колового провідника радіусом R на відстані d від центра колового провідника дорівнює:

.

Аналогічно обчислюється індукція магнітного поля, створена іншими провідниками з струмом.

2. ЗАКОН ПОВНОГО СТРУМУ ТА ЙОГО ВИКОРИСТАННЯ ДЛЯ РОЗРАХУНКУ МАГНІТНИХ ПОЛІВ. ВИХРОВИЙ ХАРАКТЕР МАГНІТНОГО ПОЛЯ

У електростатиці було встановлено, що робота при переміщенні одиничного пробного заряду в електричному полі не залежить від форми шлязу і по довільному замкненому контуру дорівнює нулю. Такі поля називають потенціальними. Математична умова потенціальності поля записується у вигляді рівності нулю циркуляції вектора , . Ця умова вказує на те, що силові лінії електростатичного поля незамкнені: починаються на позитивних зарядах і закінчуються на негативних, або прямують у нескінченість.

Виникає запитання, а який характер має магнітне поле? Чи потенціально воно? Щоб відповісти на це обчислимо циркуляцію вектора індукції магнітного поля -?

Хай магнітне поле створюється нескінченно довгим провідником із струмом І (рис.4- переріз провідника, перпендикулярного площині рисунка).

Рис. 4

Для спрощення розрахунків розглянемо найбільш простий випадок: за контур інтегрування S_o оберемо концентричне коло радіуса r_o. Тоді

.

Так як у всих точках кола кут між і дорівнює нулю, то .

а . Отже , а . Тому

( 6 )

Якщо взяти будь-який контур S , то ускладняться обчислення, а результат буде таким же (6).

Якщо контур охоплює декілька провідників із струмами, то циркуляція вектора індукції магнітного поля визначається алгебраїчною сумою струмів охоплених контуром. За принципом суперпозиції , отже

( 7 )

При цьому позитивним вважається такий струм напрям якого зв’язаний з напрямком обходу контура правилом правого гвинта, а струм протилежний напрямку вважається негативним. Наприклад, для випадку, показаному на рис.5 маємо:

Рис. 5

На практиці в розрахунках магнітних кіл часто користуються циркуляцією вектора напруженості магнітного поля . Оскільки для вакууму , то

( 8 )

Закон, який виражається рівностями (7) або (8) називають законом повного струму. Він справедливий для довільних струмів і формулюється так: циркуляція вектора напруженості магнітного поля постійних струмів по довільному замкненому контуру дорівнює алгебраїчній сумі струмів, які охоплюються цим контуром.

Отже, робота при перенесенні пробного одиничного елемента струму в магнітному полі в загальному випадку не дорівнює нулю.

Такі поля називаються не потенціальними, або вихровими, їх не можна характеризувати потенціалом. Силові лінії магнітного поля не мають ні початку ні кінця, тобто вони завжди замкнені або прямують у нескінченність. В цьому полягає одна із відмінностей магнітного поля порівняно з електричним.

Закон повного струму має для розрахунків магнітних полів постійного струму таке ж важливе значення, як теорема Остроградського-Гаусса для розрахунку електростатичних полів.

Розглянемо використання закону повного струму для розрахунку магнітного поля.

1. Обчислимо напруженість магнітного поля на осі нормального соленоїда.

Соленоїдом називають сукупність спірально намотаних на циліндричну поверню витків ізольованого провідника, по якому проходить електричний струм. Як правило, вважають, що провідник намотаний в один шар щільно рівномірно і кількість витків обмотки на одиницю довжини поверхні є величиною сталою і дорівнює , де N –загальна кількість витків, l - довжина намотки соленоїда. Якщо довжина соленоїда більше ніж у 10 разів перевищує діаметр витків, то такий соленоїд називають нормальним.
