7 Теория стандартософии поднимает стандартизацию [36] на уровень теории [43] и науки, а практика делает результаты общесистемными, логически совместимыми и значимыми в перспективе непрерывного совершенствования социумов и очищения биосферы, в т.ч. благодаря энергосбережению.
______________
*По А.В. Плотникову, 1998 [6].

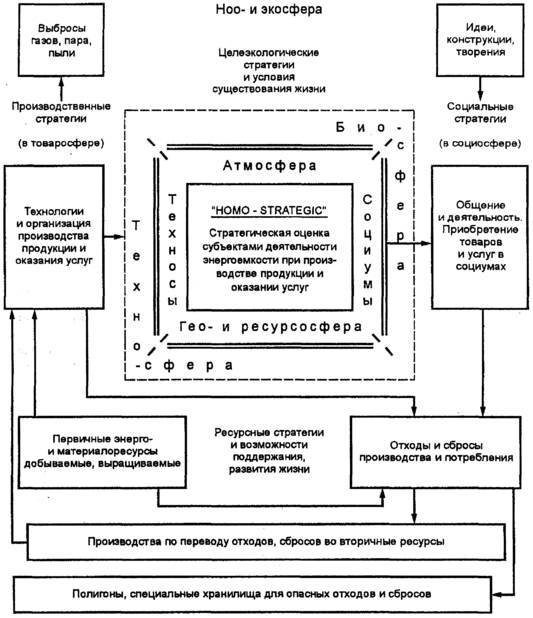

Рисунок А.1 — Стратегическая структуризация сфер жизнедеятельности общества
во взаимодействии техносферы с биосферой. (Модель «HOMO-STRATEGIC»
на основе ИСО 13600 [7])
ПРИЛОЖЕНИЕ Б
(рекомендуемое)
Традиционные энергоресурсные продукты (энерготовары) согласно приложению А ИСО 13600
| Б.1 Твердое топливо | |
| Энергетический уголь | Весь уголь, извлеченный из земли, за исключением металлургического угля для фильтров |
| Энергетический торф | Торф, энергетически отличающийся от торфа, используемого для усовершенствованной почвы (грунта) или других целей |
| Коммерческие дрова | Щепки дерева и тырса - подэлементы коммерческих дров, используемых как энергопродукт (энерготовар) |
| Другая биомасса | «Энергетические» лес, солома, тростник, высушенный коровий навоз, кустарник, стручки семян, используемые в качестве топлива |
| Топливные брикеты и гранулы | Горючее вещество ископаемого или биологического происхождения в форме порошка, зерен (гранул) и мелкой щепы, уплотненных в блоки для механизации погрузочно-разгрузочных работ |
| Древесный уголь | Твердый осадок деструктивной перегонки и пиролиза дерева, кроме древесного угля для фильтров |
| Кокс | Твердое топливо, полученное из угля путем нагрева в отсутствие воздуха |
| Б.2 Жидкое топливо | |
| Сырая нефть | Неизвлеченная нефть, не являющаяся энергопродуктом. Она становится энергопродуктом сразу, как только добывается (извлекается) |
| Нефтепродукты: - моторный газолин - авиационный газолин - другой керосин - дизельное топливо - газойль для отопления - топливная нефть | Могут быть приведены в группах различных энергопродуктов. Любая из отдельных жидких смесей быстроиспаряющегося углеводородного бутана и пропана |
| LPG (сжиженный нефтяной газ) | Пребывает в газообразном состоянии при атмосферном давлении и становится жидким при 15 С и под низким давлением от 0,17 до 0,75 МПа |
| Получистые продукты | Жидкие углеводороды, включаемые в список энергопродуктов независимо от того, используются ли они для производства топлив или как нефтехимическое исходное сырье. Нефтяной кокс — не энергопродукт, даже если значительное количество используется как топливо |
| Моторные спирты | Этиловый спирт, метиловый спирт с добавками и смесями из составов и групп органических кислородосодержащих составов (эфиры и спирты) с легкими топливами |
| NGL (газоконденсатные жидкости) | Жидкие части природного газа, которые восстановлены (регенерированы) в сепараторах, шахтном оборудовании и газогенераторных установках |
| Топлива, производимые из растительных и животных масс | Растительные и животные масла, извлеченные из различных растений и животных |
| Б.3 Газообразное топливо | |
| Топливо из природного газа: | |
| - природный газ | Метан и газовые смеси |
| - LNG (сжиженный природный газ) | Природный газ, сжижаемый при низкой температуре для последующего хранения и транспортирования |
| Преобразование (конвертированное) газообразное топливо: | |
| - газ, извлеченный из угля | Получаемый из угля |
| - топочный газ - газифицированная биомасса (или биомасса в газообразном состоянии) - газ, получаемый при перегонке (нефтезаводской [неконденсирующийся]) | Получаемый из металлургического угля |
| - газ бытового назначения (коммунальный или городской) | Газ, производимый для общественного (коммунального) снабжения |
| - биогаз (биомасса) | Составленный главным образом из смеси метана и диоксида углерода, произведенной анаэробным вывариванием биомассы; метан, отделяемый вне этой смеси, назван «биометаном». Газ из жидкого навоза, болотный газ, газ от мусора (свалок) и т. д. |
| Б.4 Водород | |
| В газообразной или жидкой форме, получаемый из ископаемых или возобновляемых источников | |
| Б.5 Ядерное топливо | |
| Уран, торий и плутоний — расщепляющиеся и воспроизводящиеся материалы (элементы) | |
| Б.6 Сетевое электричество (или электричество энергосистемы) | |
| Энергопродукт, произведенный в силовых установках и распределенный по общественной или подобной сети | |
| Б.7 Коммерческое тепло, районное тепло | |
| Горячая жидкость или пар, используемые в коммерческих тепловых распределительных системах, полученные из других энергопродуктов, возобновляемых ресурсов, включая такие, как солнечная радиация и геотермальное тепло |
ПРИЛОЖЕНИЕ В
(справочное)
Пример определения технологической энергоемкости выплавки чугуна
Таблица B.1
| Вид ТЭР, других ресурсов и показателей энергосбережения | Единицы измерения, натуральные единицы (н. е.) | Затраты ресурса, емкость (н. е./т) | Полная энергоемкость ресурса (МДж/н. е.) | Полная энергоемкость чугуна (МДж/т) |
| 1 Энергозатраты в основном производстве | ||||
| Всего | 20099 | |||
| В том числе: | ||||
| 1.1 кокс | кг | 500 | 32,71 | 16355 |
| 1.2 природный газ | м3 | 110 | 34,0 | 3744 |
| 2 Энергозатраты во вспомогательном производстве | ||||
| Всего | 3461 | |||
| В том числе: | ||||
| 2.1 котельно-печное топливо | кг у.т. | 72,5 | 29,34 | 2127 |
| 2.2 электроэнергия | кВт·ч | 97,2 | 10,68 | 1038 |
| 2.3 тепловая энергия | Мкал | 60,0 | 4.93 | 296 |
| 3 Снижение полной энергоемкости за счет использования доменного газа | м3 | -1800 | 4,2 | -7560 |
| 4 Полная энергоемкость исходной продукции | ||||
| Всего | 5328 | |||
| В том числе: | ||||
| 4.1 агломерат | кг | 1282 | 3,139 | 4024 |
| 4.2 окатыши | кг | 424 | 2,934 | 1244 |
| 4.3 руда марганцевая | кг | 22 | 1,364 | 30 |
| 4.4 известняк | кг | 56 | 0,528 | 30 |
| 5 Снижение полной энергоемкости за счет использования образованных негорючих отходов | ||||
| Всего | 1056 | |||
| В том числе: | ||||
| 5.1 черных металлов | кг | -7,3 | 24,47 | -179 |
| 5.2 гранулированного шлака | кг | -597,0 | 1,22 | -728 |
| 5.3 щебня | кг | -200,0 | 0,59 | -118 |
| 5.4 пемзы | кг | -35,0 | 0,63 | -22 |
| 5.5 высокоуглеродистого клинкера | кг | -1,7 | 5,87 | -9 |
| 6 Полная энергоемкость основных производственных фондов | 730 | |||
| 7 Полная энергоемкость транспортирования исходных материалов | т-км | 55 | 0,244 | 13 |
| 8 Полная энергоемкость трудозатрат | чел.-ч | 38 | 149,0 | 5662 |
| ВСЕГО | 26677 |
ГОСТ Р 51757-2001
УДК 621.313.333,2.025.3:006.354 Группа Е61
