- сливную гидролинию – часть основной гидролинии, по которой рабочая жидкость движется в бак от распределителя или непосредственно от гидродвигателя.

Применительно к рассматриваемым объемным гидроприводам основным видом энергии является энергия давления, которая легко может быть преобразована в механическую работу с помощью гидродвигателей.

В лабораторной работе используется работа гидропривода, исполнительным органом которого служит гидроцилиндр. Такой гидроцилиндр может быть использован как привод перемещений стола станка, ползуна пресса, в качестве толкателя, зажима, и т.д.

Характерной особенностью гидроприводов является равномерное движение рабочего органа (штока гидроцилиндра) , легкость регулировки и большое усилие, развиваемое на штоке.

Гидропривод смонтирован на стенде, на котором установлены бак с маслом, шестеренчатый насос, развивающий давление Р=0.5 МПа.

Скорость вращения ротора насоса h=2000 об/мин. Исполнительный орган- несимметричный цилиндр двухстороннего действия, диаметр поршня которого D=50мм, диаметр штока d=15мм.

Управление работой гидропривода осуществляется от четырехходового двухпозиционного золотника с электромагнитным управлением.

На напорной магистрали установлен манометр для измерения давления масла и предохранительный клапан, регулирующий это давление.

На штоке установлены кулачки, воздействующие на контакты, управляющие подачей тока в обмотки магнитов золотника. Положения кулачков на штоке регулируются. У штока размещена линейка, по которой определяется величина хода штока. Для определения времени хода штока из одного крайнего положения в другое используют секундомер.

Указания по проведению работы

1. Ознакомиться с гидроприводом, смонтированным на стенде.

2. Составить его полную схему.

3. Для пяти различных положений винта предохранительного клапана замерить время прямого и обратного ходов. Для каждого случая замеров фиксировать давление Р в магистрали.

4. Определить средние скорости прямого и обратного ходов.

5. Рассчитать F усилие на штоке цилиндра для прямого и обратного ходов для всех пяти случаев.

6. Определить объемный расход Q масла в цилиндре. Объемный расход находить по формуле Q=S∙V ;

где S – площадь поперечного сечения цилиндра;

V – скорость движения поршня;

определить мощность привода по формуле N=Q∙P,

где Р – давление в напорной магистрали.

Все полученный данные свести в таблицу 1.

Таблица 1.

l(м)

Р.∙105Па

t1 (c)

t2 (c)

V (м/с)

V2 (м/с)

F (H)

Q (м3/с)

N (Вт)

…

…

…

…

…

…

…

…

…

где: l – ход штока;

Р – давление в напорной магистрали;

t₁ - время прямого хода;

t₂ – время обратного хода;

V – скорость прямого хода;

V₂ – скорость обратного хода;

F – усилия на штоке при прямом ходу;

Q – объемный расход;

N – мощность на штоке.

7. Зависимости скорости, усилия, расхода и мощности от давления Р представить в виде графиков.

8. На основании исследования сделать соответствующие выводы.

Обозначение элементов пневмоавтоматики

Литература

1. Башта Т.М. Гидропривод и гидроавтоматика. –М.: Машиностроение, 1979, - с. 3-6; 50-54; 67-74; 95-100.

Лабораторная работа №3

«Исследование основных характеристик гидравлического насоса»

Цель работы:

Ознакомиться с конструкцией и основными характеристиками гидравлического насоса

Содержание работы:

1.Ознакомиться с конструкцией насоса.

2.Ознакомиться со схемой регулирования насоса.

3.Составить гидравлическую схему установки.

4.Снять характеристики насоса.

Общие сведения:

Насосами называются машины для создания потока жидкой среды.

По характеру силового воздействия различают насосы динамические и объектные.

Агрегат, состоящий из насоса и приводящего двигателя, соединенные друг с другом называют насосным агрегатом. Различают объемную подачу насоса Qv (м³/с). Подача насоса зависит от геометрических размеров насоса и скорости его рабочих органов, а так же от гидравлического сопротивления трубопровода, связанного с насосом.

Давление насоса P определяется зависимостью

Где: P_H и Pв – соответственно давление на входе и на выходе в насосе; Vм , Vв – средние скорости жидкости на входе и выходе в насос; Zн , Zв – высоты центров тяжести сечений на входе и выходе.

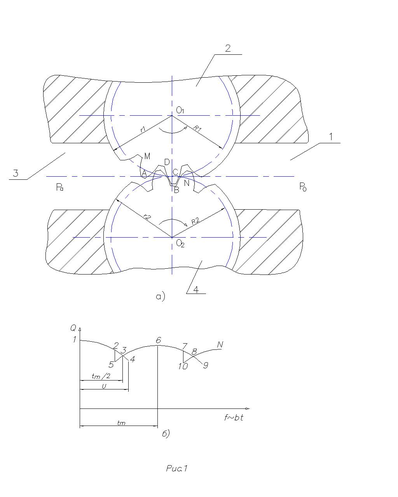

Принципиальная схема шестеренчатого насоса показана на рис. 1.

При вращении шестерен 2 и 4 по направлению стрелок зубья выходят из зацепления и впадины зубьев (вследствие образовавшегося вакуума), заполняются жидкостью из полости 1 всасывания. Рабочие камеры ограничены профилями впадин зубьев, поверхностями статора и боковых дисков. В полости 3 нагнетания зубья входят в зацепление и жидкость из впадин выдавливается в нагнетательную магистраль. Геометрическая подача такого насоса определяется из выражения

Где: b - ширина шестерен; w – угловая скорость вращения шестерен; h – высота головок зубьев шестерен; R – радиус делительной окружности шестерен; f – расстояние между полюсом и точкой зацепления.

Рис. 1

На рис 1.б показан график геометрической подачи шестеренчатого насоса. Для практических расчетов минутную подачу можно рассчитывать по формуле

,

Где: - объемный кпд насоса ( = 0.7+0.9); m –модуль зацепления; z – число зубьев шестерен; b – ширина шестерен; n –частота вращения шестерен об/мин.

В предлагаемой работе расход и мощность насоса будем определять косвенным путем через расходную характеристику дросселя, установленного на напорной магистрали гидравлического насоса. Рабочий расход жидкости, протекающей через дроссель, рассчитаем по формуле [3]:

,

Где S – площадь проходного сечения дросселя; - коэффициент расхода

( - плотность жидкости ( =900 кг/м ); P – перепад давления на входе и выходе дросселя.

Принимая, что расход через дроссель равен подаче, развиваемой насосом, определим мощность насоса по формуле:

На рисунке 2 представлены обозначения элементов гидропривода.

Из представленных элементов составить схему лабораторной установки.

Указания по проведению лабораторной работы:

1. Ознакомиться с элементами, входящими в состав лабораторной установки.

2. Составить гидравлическую схему установки.

3. Подготовить установку к работе, подключив ее к распределительному электрощиту.

4. Подать на электродвигатель напряжение постоянного тока.

ВНИМАНИЕ!!! Подаваемое напряжение постоянного тока не больше 24В. А ток не более 10А.

Рис. 2

1. Установить дроссель в положение 1. Это положение определяется при 16В напряжения на двигателе, при этом насос должен развивать давление на манометре до дросселя 1.5атм.

2. Меняя напряжение на электродвигателе, а следовательно его скорость, с 16В до 24В через 2В, снять с манометров давление до и после дросселя (24В соответствует 1450 об/мин., 2В – 120 об/мин.).

3. Установить дроссель в положение 2 и 3 и повторить п.6 Положению 2 и 3 соответствует напряжение на двигателе 16В, а давление, развиваемое насосом на манометре до дросселя 2.0 и 2.25 атм.

4. Результаты измерений занести в таблицу 1.

Таблица 1

1. Результаты исследований и расчетов представить в виде графических зависимостей Q=f(n), N=f(n).

2. Сделать вывод по работе.

Литература:

1. Некрасов В.В Справочное пособие по гидравлике, гидромашинам и гидроприводам, - 2-е изд. – Мн.: Высш. шк., 1985.-382 с., пл.

2. Башта и др. Гидравлика, гидромашины и гидроприводы. –М.: Машиностроение, 1982. – 424 с.

3. Башта Т.М. Объемные насосы и гидравлические двигатели гидросистем –М.: Машиностроение, 1974. – 606 с.

Лабораторная работа № 6

"Исследование центробежного вентилятора"

Цель работы:

Ознакомиться о конструкцией, принципом действия центробежного вентилятора и определить его характеристики.

1. Ознакомиться с конструкцией вентилятора и дать его схему.

2. Ознакомиться со схемой включения и регулирования вентилятора. Описать его работу.

3. Снять характеристики вентилятора.

Работа вентилятора

Вентиляторные установки используются для вентиляции, пневмотран­спорта, пневмоуборки, воздушного отопления, для проветривания, для тяги и дутья в котельных установках и многих технологических процессах. Вентиляторами называют воздуходувные Машины, предназначен­ные для подачи вoздуха или другого газа при потерях давления в воздухопроводах, не превышающих 0,015 МПа.

Наиболее распространены вентиляторы центробежные (радиальные) и осевые. В тех и других давление создается в результате закручивания и сжатия воздуха вращающимся колесом. Центробежный вентилятор (рис.1) представляет собой расположенное в спиральном кожухе колесо с лопатками, при вращении которого воздух, поступающий через входные отвер­стия* попадает в каналы между лопатками колеса и под действием цен­тробежных сил перемещается по этим каналам, собирается спиральным кожухом и направляется в его выпускное отверстие.

Характеристики
