2) асинхронні двигуни

3) м’якими криволінійними характеристиками – двигуни постійного струму з змінним

4) м’якими прямолінійними – штучні характеристики двигунів з додатковим ротором в електричному полі ротора.

5) м’якими – двигуни постійного струму з послідовним збудженням.

Двигуни обирають: по виду струму, напрузі, потужності, пусковим та гальмівним характеристикам, виду механічної техніки, конструктивному виконанню.

1. двигуни асинхронні з короткозамкненим ротором (НТК, МТКН, NTKF) – прості невелика маса і габарити, малий пусковий момент

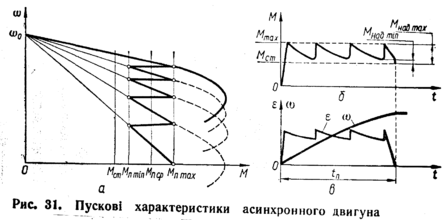

2. асинхронні двигуни з контактними кільцями та з фазовим ротором (МТ, МТВ, МТF, МТН). Забезпечують плавність пуску і гальмування, допускають регулювання швидкості – можливість зменшення пускового струму, при одночасному збільшенні момента.

3. двигуни постійного струму (Д, МП, ДП). В механізмах підйому використовують двигуни послідовного і змінного струму.

Регулювання робочих швидкостей може бути в межах для ниткових кранів 1:3, а для монтажних 1:15.

Способи регулювання: 1) грубе регулювання (нехтування гальмом, перемикання полюсів двох двигунів з планетарною передачею); 2) багатоступеневе регулювання зміни ступеня ротора, використання КЗП; 3) глибоке регулювання: за допомогою генератора-двигуна; тиристорний привод у гідросхемах дроселями в механічних приводах варіаторами.

Розрізняють три гальмівні режими (рис. 25 в):

1. генераторний – 1

2. противмикання – 3

3. динамічне гальмування – 4

Двигуни виконуються на лапах, фланцеві вмонтовані.

Гальмівні механізми

Гальмівні механізми діляться на: зупинки і гальма. Вони бувають храпові і фракційні.

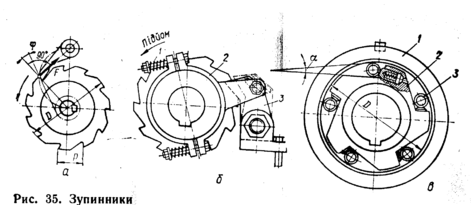

Храповий зупинник складається. Він встановлюється на швидколідному валу (рис. 35в).

1) нерухомий корпус; 2) обертова втулка; 3) ролик.

Розрахунок (Иванченко ст. 82)

Гальма – вмикання сил тертя і перехід від кінетичної енергії в теплову.

Класифікація гальм:

1. за напрямом дії сил натискання на гальмовий елемент. Радіальні і осьові.

2. за конструкцією робочого елементу: а) калиткові; б) стрічкові; в) дискові, г) конусні.

3. за джерелом замикаючої сили: а) ручні; б) пружинні; в) вантажні; г) гідравлічні.

4. за принципом дії: а) автоматичні; б) керовані.

5. за призначенням: а) штопорні; б) обмежуючі швидкість.

6. за характером дії приводного зусилля: а) закритого типу (постійно замкнуті); б) відкритого типу; в) комбіновані.

Автоматичні гальма можуть бути лише закритого типу, а керовані – відкритого або комбінованого. Для розмикання гальм застосовують довго- і короткоходові електромагніти та прилади.

В якості фракційних матеріалів використовують азбестові матеріали до 70% з різними наповнювачами і зв’язуючими, а також порошкових матеріалів.

Середня потужність тертя гальм

Мг =

Колодкові гальма

Вони бувають: одноколодкові, двоколодкові, які управляються електромагнітними або електрогідравлічними пристроями.

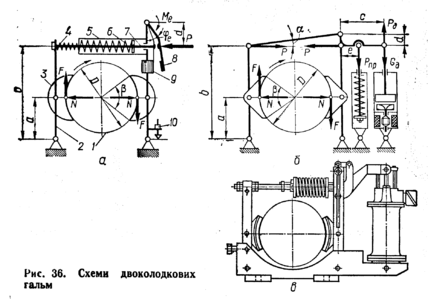

1) шків; 2) гальмові важелі; 3) колодка з фрикційними накладками; 4) допоміжна пружина; 5) скоба; 6) робоча пружина; 7) шток; 8) якір; 9) електромагніт; 10) регулювальний гвинт.

Гальмівні електромагніти бувають: змінного та постійного струму, короткоходові 2–4 мм і шпунжерні 20…80 мм.

Крутний момент від ваги G вантажу зведений до валу двигуна

М_кр =

D – діаметр барабана;

U_n – кратність поліспоста;

U_p – перед. число редуктора;

Гальмівний момент

М_г = КМ_кр

К – коефіцієнт запасу гальмування. К = 1,5…2,5

Діаметр гальмівного шкіфа

D_r = 1,5 10^-2

f – коефіцієнт тертя стрічки шкіф f = 0,35

P – тиск колодки шкіфу Р = 0,2…0,4мПа

М_г = КМ_кр; ;

F =

Розділ №13

Стрічкові гальма

Застосовуються в механізмах де потрібен великий гальмівний момент при невеликих габаритах.

Сталева стрічка з накладками охоплює диск і в результаті притискання відбувається гальмування. Гальма керуються електромагнітними гідро – або пневмоприводами або ножними педалями. Замикання гальм вантажне або пружинне.

Залежно від закріплення кінців стрічки гальма поділяються:

а) прості;

б) диференціальні;

в) двохсторонньої дії.

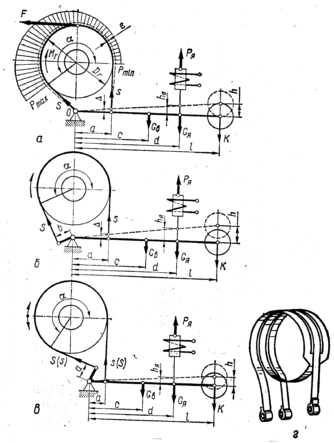

а) просте стрічкове гальмо односторонньої дії застосовується для нереверсивних механізмів. Колове зусилля

F =

Натяги стрічки

S = F ; S =

S = S e^fa

Ширина стрічки обирається із умов допустимого тиску

В =

[p] = 0,6…0,8мПа – сторонні

[p] = 0,3…0,4мПа – для спускних

Тиск між стрічкою і шкивом

р =

Зусилля гальмування

К =

= 10…15

б) диференціальне гальмо односторонньої дії

Сила гальмування

К =

Гальма з осьовим замиканням

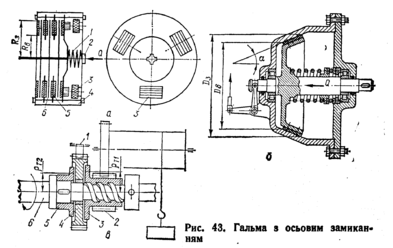

Будова дискового гальма (рис. 43.а)

1) пружина; 2) болт; 3) електромагніти; 4) кожух; 5) нерухомі диски; 6) обертові; 7) якір.

Використовуються в механізмах невеликої потужності разом з зупинником.

Диско-колодкові гальма

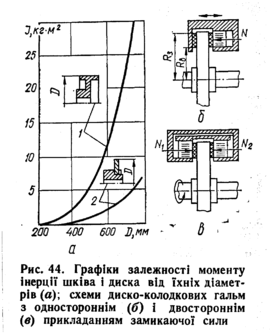

За інструктивним виконанням бувають: із одним і двостороннім прикладанням зусиль. Можуть використовуватись як і шопорні керовані і комбіновані.

Будова гальм з автоматичним регулюванням зазору

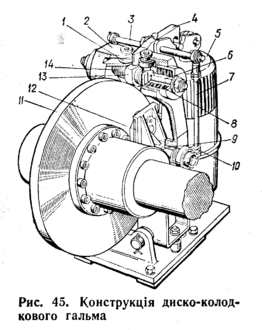

Диск 11 затискається колодками 12, через важелі 2 під дією пружини 8, які стоять на тязі 6. Посередині тяги закріплений важіль з’єднаний із штоком електрогіднопривода 5. При вмиканні привода важіль 13 повертається і діючи клином 4 на ролики 1 і допоміжну пружину 14 розводить важілі 2 і колодки. Пристрій 10 автоматично регулює зазор у важелі колодки вгвинчено порожнисті втулки 9 куди входить циліндричний хвостовик колодок12 на зовнішніх кінцях втулок у переді точено храповик шарнірно з’єднаних тягами з валами 3. При кожному числі гальмування здійснюють коливальний рух повертаючи втулки, змикаючи зазор.

Механізми підйому

Використовуються для вертикального підйому вантажу. Вони поділяються на два типи: 1) з жорсткою кінематичною схемою (канатні, рейкові, гвинтові) 2) з фрикційним приводом.

По кількості двигунів

1. електричні одно – або двомоторні

2. гідравлічні

3. пневматичні

– За типом передач:

1. циліндричним

2. планетарним

3. зубчасті хвильові редуктори

на (рис. 48.а) 1) редуктор; 2) півмуфта з гальмівним шківом; 3) муфта; 4) мотор; 5) гакова підвіска (шківи); 6) поліспасти; 7) барабан.

(48.г) – привод з планетарним редуктором, вали двигунів 1–5 співвісні і обертають центральні колеса Z₁ i Z₂.

Рис.-48

Сонячні шестерні Z₁ i Z₂ через проміжну шестерню Z₃ надають рух сателіту Z₄, закріпленому у водилі 3, яке зв’язано з приводною шестернею двохступінчастого редуктора 6, під’єднаного до барабана 7. Вал двигуна 1 проходить у порожнистому валу, який з’єднує водило з шестернею редуктора двигуна з гальмом з’єднуються муфтами 2…4. Можливо отримати 4 швидкості.

1. максимально обидва двигуни обертаються в одному напрямку

2. працює двигун 1

3. працює двигун 5

4. мінімально двигуни 1 і 5 працюють у різних напрямках

Розділ №14

Поліспасти

Поліспаст – система рухомих і нерухомих у просторі блоків, що огинаються канатом або ланцюгом, призначена для виграшу в силі (силові або редукторні поліспасти), або швидкості (швидкісні або мультиплікаторні). В підйомних механізмах застосовують силові поліспасти.

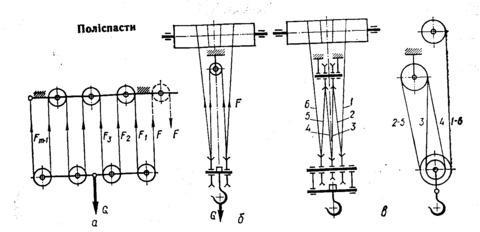

Рис.-49

Кратність поліспаста

Для поліспаста (а)

F = ; υ_s = 2υ_e

Для поліспаста (б)

F = ; υ_s =

η = 0,95 для блоків, які стоять по підшипниках ковзання

η = 0,98 для блоків по підшипниках кочення

Поліспасти поділяють на одинарні і здвоєні в залежності від числа канатів, які монтуються на барабан.

Зусилля в канаті F =

Де m – число віток поліспаста на яких вісить вантаж.

Для одинарного m є і кратністю і передаточним числом.

Натяг у нитці каната, з урахуванням к.к.д. дорівнює

F = G =

Загальний ККД поліспасту

η_пл = ;

η_п =

Кратність здвоєного поліспаста

η_п =

Спеціальні вузли і деталі ВПМ

Гнучкі вантажні органи. До них відносяться канати і ланцюги. Сталеві дротяні канати виготовляються з сталевих дротів діаметром 0,2…0,3 мм з v = 1300–2600 мПа.

Переваги: висока міцність, невелика маса, гнучкість високі швидкості роботи, безшумність, довговічність і надійність, пружність.

Дротики скручуються в стопки, а стопки – навколо осердя.

Канати випускаються бухтами по 250,500,1000,1500 м.

Класифікація канатів

– За типом сукання

1. з точковим контактом (ТК)

2. з лінійним контактом (ЛК)

3. з точково-лінійним контактом ТКЛ

– За напрямом сукання

1. правого

2. лівого

– За видом сукання

1. хрестового

2. паралельного

3. комбінованого

– За кількістю стопок: з одною, 3, 6, 7, 8, 18.

– За типом стопок

1. з круглими стопками

2. з трьохгранними стопками

3. з овальними стопками

4. з плоскими

Канати однобарабанного сукання менш жорсткі, на 50% більший строк служби, але вони самі розкручуються. В підйомних машинах застосовують 6-стопкові канати хрестового сукання з числом дротів 222–366.

Довговічність канату залежить від відношення і коефіцієнту запасу міцності с.

Причини руйнування канатів

1. неправильний підбір пари канат-блок

2. абразивне спрацьовування

3. погане

4. перевантаження

5. пережим канатів

Розрахунок канатів виконується по розривному зусиллю максимального зусилля в канаті

F_max =

S_p = KF_max

S_p – розривне зусилля

К – коефіцієнт запасу. К = 5…6 для кранів, К = 9 – для підйомників з людьми, К = 15 для пасажирських ліфтів при υ = 4 м/с

Вантажні ланцюги

Недоліки: велика маса, менша надійність, складність контролювати якість ланцюга, низькі швидкості, більш висока вартість.

За конструкцією ланцюги бувають: зварні і пластинчасті.

За конструкцією зварні ланцюги бувають: коротколанкові крок р=2,6d, і довголанкові р=3,6d

За точністю: калібровані і некалібровані.

Розрахунок ланцюгів аналогічний канатам для ручного приводу К=3 для машинного К=6…8.

Максимальний натяг ланцюга залежить і від кута нахилу віток.

F = ; α≤60⁰

Блоки

Служать для спрямування канатів. Виготовляються із с4–15. блоки сильновантажні сталь. Діаметр блока із умов довговічності. Канати, залежно від діаметру каната типу механізму та режиму роботи.

Діаметр блока по центру каната

D ≥ edК

е – 16–35 для класів 41–46 для підйому

Частота обертання блока

n =

Зірочки:

Для зірочок Z_min=5. Діаметр зірочок

D_з = (20…30)α

Для пластинчастого ланцюга

D₀ =

Характеристики
