Таблица 5
| Тип Здания | Фундамент | Стены | Кровля | Полы | ||||
| Внутренние | Наружные | перегородки | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| 1 | Ленточные бутобетонные. | Кирпичные, толщиной 51 см. | Кирпичные блоки толщиной 64 см. | Кирпичные, толщиной 12.5. | Сборная из железобетон-ных панелей | Щитовой паркет. В санузлах керамическая плитка. | ||
| 2 | Ленточные, монолитные, бутобетонные. | Из крупных бутобетонных блоков. | Кирпичные, толщиной 51 см. | Кирпичные, толщиной 12.5 см. | Рулонный четырехслойный ковер с утеплителем. | Линолеум теплый. В санузлах керамическая плитка. | ||
Примечание:
Площадь пола в санузлах принять равной 10% от полезной.
Стены в жилых помещениях оклеиваются обоями, в кухнях и санузлах облицовываются керамической плиткой (20% от полезной площади). Потолок окрашивается известью. Окна и двери окрашиваются эмалью.
-
Генплан микрорайона.
Генплан микрорайона принимаем условно и выполняем в масштабе М 1:4000 (рис. 1).
-
План наружных коммуникаций.
На основании генерального плана микрорайона разрабатывается план наружных коммуникаций (рис. 2) и выполняем в масштабе М 1:4000.
Обоснование очередности застройки микрорайона.
При рассмотрении вопроса об очередности застройки микрорайона первыми целесообразно начать работы на ГСК трудоемкость работ по инженерной подготовке которого меньше.
-
Определение площади сечения траншеи при прокладке трубопровода.
П
лощадь сечения траншеи это показатель необходимый для
определения объема работ по инженерной подготовке.

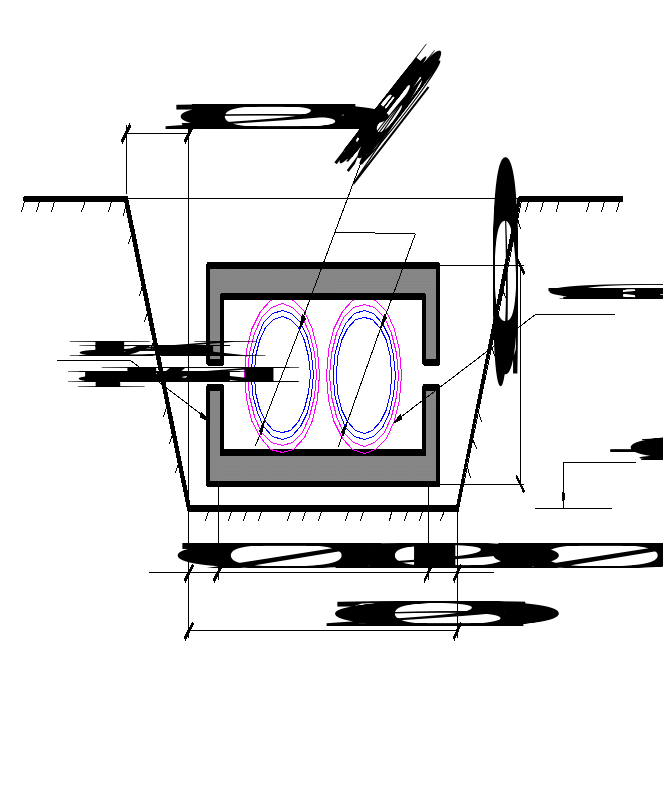

Площадь сечения траншеи (рис. 3):
где а – ширина траншеи на поверхности земли, м; b – ширина заложения откоса, м; h – глубина заложения трубопровода, м.
Крутизну откосов и ширину траншеи принимаем согласно СНиП -8-76.
Грунт – глина полутвердая. Крутизну откосов при глубине до 3м. – принимаем 1:0.25.
Площадь сечения траншеи полная:
Площадь сечения траншеи ниже уровня грунтовых вод:
Площадь сечения основания траншеи:
Площадь сечения изоляции:
где d – диаметр трубы; b – толщина стекловаты; n – количество труб.
-
Определение длин трубопроводов.
Длину трубопроводов определяем с помощью линейки по плану наружных коммуникаций, выполненному в масштабе, результаты измерений сводим в таблицу 6.
Участки и длины трубопроводов.
Таблица 6
| Участок водопровода | Длина участка м | Участок канализа- ции | Длина участка, м | Участок канализа- ции | Длина участка, м | Участок теплотрас-сы | Длина участка, м |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ГСК-1 вк3-вк4 вк4-вк6 вк3- вк15 ГСК-2 вк7-вк15 вк8-вк10 ГСК-3 вк2-вк7 вк7-вк11 вк11-вк13 вк13-вк14 | 288 188 44 400 160 72 200 28 144 | ГСК-1 кк4-кк6 кк6-кк7 кк8-кк10 кк4-кк10 кк5-кк8 кк3-кк9 кк3-кк14 ГСК-2 Кк17-кк14 кк13-кк19 кк17-кк18 кк15-кк16 | ГСК-1 168 16 102 170 170 48 92 ГСК-2 144 68 40 156 | кк13-кк14 кк11-кк12 кк2-кк19 ГСК-3 кк20-кк26 кк21-кк22 кк22-кк23 Кк20-кк21 Кк24-кк25 Кк26-кк27 Кк2-кк26 | 156 36 160 ГСК-3 144 44 40 156 156 36 68 | ГСК-1 Тк11-тк6 тк6-тк7 ГСК-2 тк16-тк8 тк8-тк10 тк10-тк11 ГСК-3 тк2-тк16 тк16-тк5 тк5-тк17 тк14-тк17 тк13-тк12 тк14-тк15 | ГСК-1 260 96 ГСК-2 320 76 152 ГСК-3 80 92 48 148 152 152 |
| ГСК-1 вп-1 вп-2 вп-3 вп-5 ГСК-2 вп-6 вп-7 вп-8 вп-9 ГСК-3 вп-10 вп-11 вп-12 вп-13 | ГСК-1 128 16 76 52 ГСК-2 8 8 8 68 ГСК-3 68 8 8 140 | ГСК-1 кп-1 кп-2 кп-3 кп-4 кп-5 ГСК-2 кп-6 кп-7 кп-8 кп-9 ГСК-3 кп-10 кп-11 кп-12 кп-13 | ГСК-1 16 48 48 16 48 ГСК-2 16 48 48 16 ГСК-3 16 48 48 16 | ГСК-1 тп-1 тп-2 тп-3 тп-5 ГСК-2 тп-6 тп-7 тп-8 тп-9 ГСК-3 тп-10 тп-11 тп-12 тп-13 | ГСК-1 16 56 36 96 ГСК-2 44 16 24 96 ГСК-3 24 24 28 32 |
-
Калькуляция трудовых затрат по инженерной подготовке.
Таблица 7
| № п.п | Наименование | Объем работ | Обоснование | Трудоемкость | ||||
| Ед. изм. | Всего | Нормат. | Всего | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | ||
| Водопровод | ||||||||
| 1 | Устр. Основания | м3 | 0.33 | Е2-1-47 | 0.225 | 0.0742 | ||
| 2 | Водоотлив | м3 | 0.9 | Приложение 1 | 0.063 | 0.0567 | ||
| 3 | Устр. Водопров. | Пог.м | 1 | Приложение 1 | 1.12 | 1.12 | ||
| В том числе: Разраб. Грунта Обратная засыпка | м3 м3 | 4.3 3.01 | СНиП IV-2-82 Сб. 1 | 0.004 0.001 | 0.0172 0.003 | |||
| Итого на водопровод: 1.2711 | ||||||||
| Канализация | ||||||||
| 4 | Устр. Основания | м3 | 0.34 | Е2-1-47 | 0.225 | 0.0765 | ||
| 5 | Водоотлив | м3 | 1.95 | Приложение 1 | 0.063 | 0.1228 | ||
| 6 | Устр. Канализ. | Пог.м | 1 | Приложение 1 | 0.88 | 0.88 | ||
| В том числе: Разраб. Грунта Обратная засыпка | м3 м3 | 5.81 4.067 | СНиП IV-2-82 Сб. 1 | 0.004 0.001 | 0.023 0.004 | |||
| Итого на канализацию: 1.10 | ||||||||
| Теплотрасса | ||||||||
| 7 | Устр. Основания | м3 | 0.52 | Е2-1-47 | 0.225 | 0.117 | ||
| 8 | Устр. Каналов | Пог.м | 1 | Приложение 1 | 1.11 | 1.11 | ||
| 9 | Изоляция труб | м3 | 0.25 | Приложение 1 | 18.5 | 4.625 | ||
| 10 | Устр. Канализ. | Пог.м | 1 | Приложение 1 | 1.368 | 1.368 | ||
| В том числе: Разраб. Грунта Обратная засыпка | м3 м3 | 2.85 1.995 | СНиП IV-2-82 Сб. 1 | 0.004 0.001 | 0.0114 0.0019 | |||
| Итого на теплотрассу: 7.23 | ||||||||
-
Расчет трудоемкости инженерной подготовки градостроительных комплексов по вариантам очередности.
Расчет трудоемкости инженерной подготовки градостроительных комплексов для удобства вычисления сводим в таблицу 8. Объем работ определяем по плану наружных коммуникаций, пользуясь данными измерений (таблица 6).
