а) для укрытия типа «Д»

(21)

б) для укрытия типа «0»

=(Q_ж +0,5Q_H)/F₂. (22)

Скорость входа воздуха в аспирационную воронку, м/с:

= Q_а/F_вх (23)

Диаметр наиболее крупной частицы в аспирируемом воздухе, мкм:

(24)

По формуле (21) или по формуле (22) определяем скорость воздуха в укрытии и результат заносим в строку 4 табл. 7.

По формуле (23) определяем скорость входа воздуха в аспирационную воронку и результат заносим в строку 5 табл. 7.

По формуле (24) определяем заносим результат в строку 6 табл. 7.

Таблица 6. Массовое содержание частиц пыли, зависящее от [25]

Номер фракции j	Размер фракции, мкм	Массовая доля частиц j-й фракции ( , %) при , мкм
		80	100	125	160	200	250	315
I	0…5	18	16,5	15,5	14	11	9	7
2	5… 10	11	10	9,5	9	6	6	6
3	10… 20	16	15	14	14	13	9	7
4	20… 40	23	22	21	15	15	12	12
5	40…60	17	16,5	16	15	15	14	11
6	> 60	15	20	24	33	40	50	57

Значения соответствующие расчетной величине (или ближайшему значению) выписываем из столбца таблицы 6 и результаты (в долях) заносим в строки 11…16 столбцов 4…7 табл. 7. Можно использовать и линейную интерполяцию значений таблицы, но следует иметь в виду, что в результате получим, как правило, и потому нужно скорректировать максимальное значение (чтобы обеспечить ).

Определение концентрации пыли

Расход материала – , кг/с (36),

Плотность частиц материала – , кг/м³ (3700).

Исходная влажность материала – , % (2).

Процентное содержание в перегружаемом материале частиц мельче – , % (при =149…137 мкм, =2 + 1,5=3,5%. Расход пыли, перегружаемой с материалом – , г/с (10 3,5 36=1260).

Объемы аспирации – , м³/с ( ). Скорость входа в аспирационную воронку – , м/с ( ).

Максимальная концентрация пыли в воздухе, удаляемом местным отсосом из i-го укрытия ( , г/м³),

, (25)

Фактическая концентрация пыли в аспирируемом воздухе

, (26)

где – поправочный коэффициент, определяемый по формуле

, (27)

в которой

, (28)

, (29)

для укрытий типа «Д», для укрытий типа «О»; в нашем случае (при кг/м³)

,

,

Или при W=W₀=2%

(30)

1. В соответствии с формулой (25) вычисляем .и заносим результаты в 7 строку сводной табл. 7 (заданный расход пыли делим на соответствующее числовое значение строки 3, а результаты заносим в 7 строку; для удобства в примечании, т.е. в столбце 8, проставляем значение ).

2. В соответствии с формулами (27…29) при установленной влажности строим расчетное соотношение типа (30) для определения поправочного коэффициента , значения которого заносим в строку 8 сводной табл. 7.

Пример. По формуле (27) найдем поправочный коэффициент пси и м/с:

,

Тогда

г/м³

Если запыленность воздуха окажется значительной ( > 6 г/м³), необходимо предусмотреть инженерные способы по уменьшению концентрации пыли, например: гидроорошение перегружаемого материала, уменьшение скорости входа воздуха в аспирационную воронку, устройство осадительных элементов в укрытии [29, 30] или применение местных отсосов – сепараторов [31]. Если путем гидроорошения удается увеличить влажность до 6% то будем иметь:

,

(31)

При =3,007, , =2,931 г./м³ и в качестве расчетного соотношения для используем соотношение (31).

3. По формуле (26) определяем фактическую концентрацию пыли в I-м местном отсосе и результат заносим в строку 9 табл. 7 (значения строки 7 умножаются на соответствующие i-му отсосу – значения строки 8).

Определение концентрации и дисперсного состава пыли перед пылеуловителем

Для выбора пылеулавливающей установки аспирационной системы, обслуживающей все местные отсосы, необходимо найти усредненные параметры воздуха перед пылеуловителем. Для их определения используются очевидные балансовые соотношения законов сохранения массы, транспортируемой по воздуховодам пыли (полагая, что осаждение пыли на стенках воздуховодов пренебрежимо мало):

(32)

Для концентрации пыли в воздухе, поступающем в пылеуловитель, имеем очевидное соотношение:

, (33)

Имея в виду, что расход пыли j-и фракции в i – м местном отсосе

, (34)

массовое содержание этой фракции перед пылеуловителем

, (35)

Очевидно, что

(36)

1. Перемножая в соответствии с формулой (32) значения строки 9 и строки 3 табл. 7, находим расход пыли в i – м отсосе, а его значения заносим в строку 10. Сумму этих расходов проставим в столбце 8.

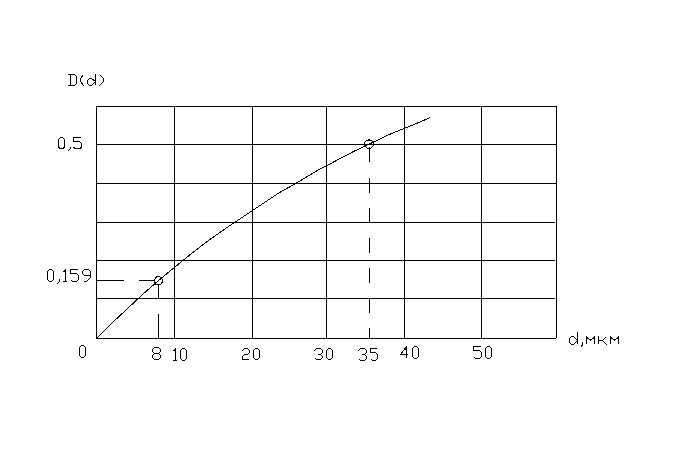

Рис. 4. Распределение частиц пыли по крупности перед входом в пылеуловитель

Таблица 7. Результаты расчетов объемов аспирируемого воздуха, дисперсного состава и концентрации пыли в местных отсосах и перед пылеуловителем

п/п	Условные обозначения	Размерность	Для i-го отсоса				Примечание
			i=1	i=2	i=З	i=4
1	2	3	4	5	6	7	8
1		м3/с	0,173	0,156	0,138	0,121
2		м3/с	0,278	0,278	0,278	0,278
3		м3/с	0,451	0,434	0,416	0,399	м3/с
4		м/с	1,081	0,975	0,863	0,756	м2
5		м/с	3,007	2,893	2,773	2,660	м2
6		мкм	149	145	141	137	L=0,4; H=0,4
7		г/м3	2794	2903	3029	3158	г/с при W=6%
8		б/р	1,049	0,951	0,855	0,769
9		г/м3	2,931	2.76 Г	2,590	2,429
10		г/с	1,322	1,198	1,077	0,969
11		б/р	0,14	0,14	0,155	0,155
12.		– «–	0,09	0,09	0,095	0,095
13		– «–	0,14	0,14	0,14	0,14
14		– «–	0,15	0,15	0,21	0,21
15		– «–	0,15	0,15	0,16	0,16
16		– «–	0,33	0,33	0,24	0,24
17		г/с	0,185	0,168	0,167	0,150	0,670 0,147
18		– «–	0,119	0,108	0,102	0,092	0,421 0,092
19		– «–	0,185	0,168	0,151	0,136	0,640 0,140
20		– «–	0,198	0,180	0,226	0,203	0,607 0,177
21		– «–	0,198	0,180	0,172	0,155	0,705 0,154
22		– «–	0,436	0,395	0,25Ь	0,233

2. Умножая значения строки 10 на соответствующие значения строк 11…16, получим в соответствии с формулой (34) величину расхода пыли j-ой фракции в i-м местном отсосе. Значения этих величин заносим на строках 17…22. Построчная сумма этих величин, проставляемая в столбце 8, представляет расход j-ой фракции перед пылеуловителем, а отношение этих сумм к общему расходу пыли в соответствии с формулой (35) является массовой долей j-ой фракции пыли, поступающей в пылеуловитель. Значения проставляются в столбце 8 табл. 7.
