10.4) Які вимоги висувають, до поверхні ОК під час магнітопорошкового контролю?

лабораторна робота № 11

11 Радіаційний контроль якості виробів І конструкцій

Мета заняття: вивчення умов застосування радіаційного контролю якості. Набуття практичних навиків розрахунку параметрів радіографії.

Прилади і обладнання: персональний комп’ютер.

Тривалість: 2 год.

Основні теоретичні положення

Радіографія – це метод радіаційного контролю без руйнування, що полягає у перетворенні радіаційного зображення об’єкта контролю на радіографічний знімок або запис цього зображення в запам’ятовуючий пристрій з подальшим перетворенням у світлове зображення.

Застосування різних методів радіаційного контролю зумовлюється, як технічною доцільністю, так і економічною ефективністю. Основні технічні показники – це чутливість і продуктивність контролю.

Середні розміри мінімально виявлених дефектів можна подати такими значеннями:

Розмір виявленого дефекту: у напрямі просвічування – 0,1..5 мм, поперечний – 0,01..0,2 мм (табл. 11.1).

Підготовка до радіографування

Під час вибору джерела випромінювання спочатку згідно зі схемою контролю із урахуванням конструктивних особливостей об’єкта контролю встановлюють атомний номер, щільність матеріалу і радіаційну товщину, за даними табл. 11.2-11.6 визначають вид необхідного випромінювання і основну його характеристику (напругу на рентгенівській трубці, радіонуклід або енергію прискорених електронів).

Приклад розрахунку необхідних режимів просвічування під час радіографії

І На рентгенівському апараті, для якого побудовано номограму на рис. 11.1, на фокусній відстані, що дорівнює 750 см, просвічують зварний шов стальної деталі з товщиною стінки 5 мм на плівку РТ-5, розташовану між двома олов'янисто-свінцевими фольгами товщиною 0,05 мм. Визначить режими просвічування.

Таблиця 11. 1- Дефекти, які виявляються радіаційними методами

Об’єкт, що контролюється	Дефекти або відхилення від заданих розмірів, що виявлені
Злитки і відливки	Тріщини: газові раковини, пористість, рихлоти, усадні раковини, земляні включення, шлакові включення, незлитини, ліквідації
Зварні з’єднання, одержані зварюванням, плавленням	Тріщини (повздовжні і поперечні) в наплавленому і основному металах, непровари (суцільні і переривчасті), шлакові включення, включення вольфраму, пористість, підрізи, проплави,пропалини, зміщення кромки раковини
Паяні з’єднання	Відсутність припою, тріщини в припої і основному матеріалі, пористість, чужорідні включення, підрізи основного металу
Клепані з’єднання	Тріщини в тілі заклепки або в основному матеріалі, зазори між тілом заклепки і основного матеріалу, зміна форми тіла заклепки
Збірні одиниці, агрегати	Неправильна збірка, зазори, перекоси і руйнування внутрішніх елементів, сторонні об’єкти у внутрішніх порожнинах, ступінь заповнення внутрішніх порожнин
Стінки і внутрішні елементи деталей і агрегатів	Відхилення від форми, відхилення від заданих розмірів

Розв’язування. Згідно з даними табл.11.2 під час просвічування сплавів на основі заліза і радіаційній товщині 5 мм напруга на рентгенівській трубці не повинна перевищувати 100 кВ. З номограми на рис.11.1 витікає, що під час просвічування сталі товщиною 5 мм і напрузі 100 кВ необхідна експозиція 10мАхв. Згідно з довідковими даними максимальний анодний струм трубки 0,3 БПВ6-150 апарата РУП-150/300-10 має значення 2мА.

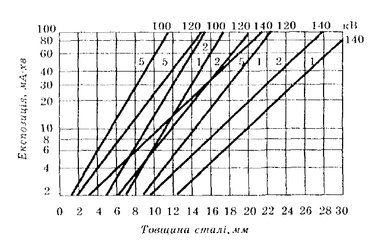

Рисунок 11. 1 – Номограма для визначення експозицій просвічування сплавів на основі заліза апаратом

РУП-150/300-10 з трубкою 0,3 БПВ6-150 на плівки

РТ-1 (1), РТ-2 (2), РТ-5 (5) (F = 750 мм, оптична густина почорніння знімка 1,5) з олов'янисто-свинцевими фольгами товщиною 50 мкм

Під час струму 2мА час просвічування:

.

Якщо потрібно проконтролювати об'єкти з матеріалів, не зазначених у табл. 11.2-11.6, необхідно знайти ряд значень товщини даного матеріалу, наведеного в таблиці.

Еквівалентну товщину об'єкта контролю, що піддають радіографуванню, обчислюють за формулою:

(11.1)

де – лінійні коефіцієнти ослаблення випромінювання,

Е_еф – ефективна енергія випромінювання, – радіаційна товщина матеріалу, наведеного в табл. 11.2-11.6.

Ефективна енергія Е_еф випромінювання рентгенівських апаратів з напругою до 1 МеВ під час фотоелектричному поглинанні чисельно дорівнює 2/3 максимальної напруги на рентгенівській трубці.

У виразі (11.1) як матеріал, наведений у таблиці, слід використовувати найближчий за атомним номером до того матеріалу, що підлягає контролю, але не зазначений у таблицях.

Таблиця 11. 2 - Область застосування рентгенографії

Товщина матеріалу, що просвічується (мм), на основі				Напруга на рентгенівській трубці, кВ не вище
заліза	титану	алюмінію	магнію
0,04	0,1	0,5	1,5	20
0,4	1	5	14	40
0,7	2	12	22	50
1	3	20	35	60
2	6	38	57	80
5	10	54	80	100
7	18	59	105	120
10	24	67	120	150
21	47	100	150	200
27	57	112	200	250
33	72	132	240	300
46	106	210	310	400

Таблиця 11. 3 - Область застосування рентгенографії під час просвічування тугоплавких матеріалів

Товщина матеріалу, що просвічується (мм), з характеристиками z і ρ, г/см3			Напруга на рентгенівській трубці, кВ не вище
Жаростійкий сплав z = 31 ρ = 8,1	Молібден z = 42 ρ = 10,1	Вольфрам z = 74 ρ = 19,3
5	2	0,3	150
12	5	0,8	200
16	9	1,3	250
21	11	1,9	300
43	35	18	400
143	115	60	1000

Таблиця 11. 4 - Область застосування рентгенографії під час просвічування неметалів

Товщина просвічування неметалу (мм), з характеристиками			Напруга на рентгенівській трубці, кеВ, не вище
z = 14 ρ = 1,39 г/см3	z = 6,2 ρ = 1,37 г/см3	z = 5,5 ρ = 0,92 г/см3
1	10	15	200
8	70	100	400
25	120	170	600

Таблиця 11. 5 - Область застосування рентгенографічного методу під час використання радіонуклідних джерел

Товщина сплаву, що просвічується (мм), на основі				Закриті радіоактивні джерела
заліза	титану	алюмінію	магнію
від 1 до 20	від 2 до 40	від 3 до 70	від 10 до 200
5..30	7..50	20..200	30..300	70Tm
5..100	10..120	40..350	70..450	75Se
10..120	20..150	50..350	100..500	192Ir
30..200	60..300	200..500	300..700	137Cs
132..1349				160Со

Таблиця 11. 6 - Область застосування радіографічного методу під час використання бетатронів

Товщина сплаву, що просвічується (мм), на основі				Енергія прискорених електронів, МеВ
свинцю	заліза	титану	алюмінію
30..60	50..100	90..190	150..350		6
40..110	70..180	130..350	220..570		9
50..110	100..220	190..430	330..740		18
60..120	130..250	250..490	480..920		25
60..150	150..350	290..680	570..1300		30
60..180	150..450	290..880	610..1800		35
