Наибольшее распространение получили процессы газопламенного и плазменного напыления. Материал для напыления подается в пламя горелки или плазменную дугу в виде проволоки или порошка, где происходит нагрев и распыление частиц, которые тепловым потоком источника нагрева разгоняются и попадают на поверхность напыляемой детали. Иной способ формирования покрытий при нагреве в печах. В этом случае нагретая деталь контактирует с материалом покрытия, находящимся в виде порошка или газовой фазы. Получаемое таким методом покрытие имеет высокую адгезию к поверхности детали за счет активных диффузионных процессов, происходящих в период длительной выдержки в печи при высокой температуре.

Все большее распространение получают ионно-плазменные методы напыления износостойких и декоративных покрытий.

Пайка

Пайка - процесс получения неразъемного соединения заготовок без их расплавления путем смачивания поверхностей жидким припоем с последующей его кристаллизацией. Расплавленный припой затекает в специально создаваемые зазоры между деталями и диффундирует в металл этих деталей. Протекает процесс взаимного растворения металла деталей и припоя, в результате чего образуется сплав, более прочный, чем припой.

Образование соединения без расплавления основного металла обеспечивает возможность распая соединения.

Качество паяных соединений (прочность, герметичность, надежность и др.) зависят от правильного выбора основного металла, припоя, флюса, способа нагрева, типа соединения.

Припой должен хорошо растворять основной металл, обладать смачивающей способностью, быть дешевым и недефицитным. Припои представляют собой сплавы цветных металлов сложного состава. По температуре плавления припои подразделяют на особо легкоплавкие (температура плавления ниже 145 ⁰С), легкоплавкие (145…450 ⁰С), среднеплавкие (450…1100 ⁰С) и тугоплавкие (выше 1050 ⁰С). К особо легкоплавким и легкоплавким припоям относятся оловянно-свинцовые, на основе висмута, индия, олова, цинка, свинца. К среднеплавким и тугоплавким относятся припои медные, медно-цинковые, медно-никелевые, с благородными металлами (серебром, золотом, платиной). Припои изготавливают в виде прутков, листов, проволок, полос, спиралей, дисков, колец, зерен, которые укладывают в место соединения.

При пайке применяются флюсы для защиты места спая от окисления при нагреве сборочной единицы, обеспечения лучшей смачиваемости места спая расплавленным металлом и растворения металлических окислов. Температура плавления флюса должна быть ниже температуры плавления припоя. Флюсы могут быть твердые, пастообразные и жидкие. Для пайки наиболее применимы флюсы: бура, плавиковый шпат, борная кислота, канифоль, хлористый цинк, фтористый калий.

Пайку точных соединений производят без флюсов в защитной атмосфере или в вакууме.

В зависимости от способа нагрева различают пайку газовую, погружением (в металлическую или соляную ванну), электрическую (дуговая, индукционная, контактная), ультразвуковую.

В единичном и мелкосерийном производстве применяют пайку с местным нагревом посредством паяльника или газовой горелки.

В крупносерийном и массовом производстве применяют нагрев в ваннах и газовых печах, электронагрев, импульсные паяльники, индукционный нагрев, нагрев токами высокой частоты.

Перспективным направлением развития технологии пайки металлических и неметаллических материалов является использование ультразвука. Генератор ультразвуковой частоты и паяльник с ультразвуковым магнитострикционным вибратором применяются для безфлюсовой пайки на воздухе и пайке алюминия. Оксидная пленка разрушается за счет колебаний ультразвуковой частоты.

Процесс пайки включает: подготовку сопрягаемых поверхностей деталей под пайку, сборку, нанесение флюса и припоя, нагрев места спая, промывку и зачистку шва.

Детали для пайки тщательно подготавливаются: их зачищают, промывают, обезжиривают.

Зазор между сопрягаемыми поверхностями обеспечивает диффузионный обмен припоя с металлом детали и прочность соединения. Зазор должен быть одинаков по всему сечению.

Припой должен быть зафиксирован относительно места спая. Припой закладывают в месте спая в виде фольговых прокладок, проволочных контуров, лент, дроби, паст вместе с флюсом или наносят в расплавленном виде. При автоматизированной пайке - в виде пасты с помощью шприц-установок.

При возможности предусматриваются средства механизации - полуавтоматы и автоматы для газовой, электрической пайки.

Паяные соединения контролируют по параметрам режимов пайки, внешним осмотром, проверкой на прочность или герметичность, методами дефекто - и рентгеноскопии.

ЛЕКЦИЯ 19

Механическая обработка. Технологические возможности способов резания

Механическая обработка

Общая характеристика размерной обработки

Механическая обработка поверхностей заготовок является одной из основных завершающих стадий изготовления деталей машин.

Одна из актуальных задач машиностроения - дальнейшее развитие, совершенствование и разработка новых технологических методов обработки заготовок деталей машин, применение новых конструкционных материалов и повышение качества обработки деталей машин.

Наряду с обработкой резанием применяют методы обработки пластическим деформированием, с использованием химической, электрической, световой, лучевой и других видов энергии.

Классификация движений в металлорежущих станках

Обработка металлов резанием - процесс срезания режущим инструментом с поверхности заготовки слоя металла в виде стружки для получения необходимой геометрической формы, точности размеров, взаимного расположения и шероховатости поверхностей детали.

Чтобы срезать с заготовки слой металла, необходимо режущему инструменту и заготовке сообщать относительные движения. Инструмент и заготовку устанавливают на рабочих органах станков, обеспечивающих движение.

Движения, которые обеспечивают срезание с заготовки слоя материала или вызывают изменение состояния обработанной поверхности заготовки, называют движениями резания:

Главное движение - определяет скорость деформирования материала и отделения стружки (Дг);

Движение подачи - обеспечивает врезание режущей кромки инструмента в материал заготовки (Дs);

Движения могут быть непрерывными или прерывистыми, а по характеру - вращательными, поступательными, возвратно-поступательными.

Движения подачи: продольное, поперечное, вертикальное, круговое, окружное, тангенциальное.

В процессе резания на заготовке различают поверхности (рис. 19.1. а):

обрабатываемую поверхность (1);

обработанную поверхность (3);

поверхность резания (2).

Установочные движения - движения, обеспечивающие взаимное положение инструмента и заготовки для срезания с нее определенного слоя металла.

Вспомогательные движения - транспортирование заготовки, закрепление заготовки и инструмента, быстрые перемещения рабочих органов.

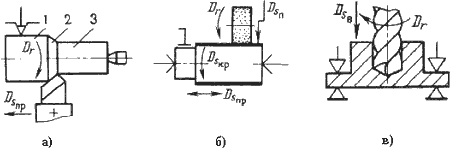

Рис. 19.1 Схемы обработки заготовок: а - точением; б - шлифованием на круглошлифовальном станке; в - сверлением

Режимы резания, шероховатость поверхности

При назначении режимов резания определяют скорости главного движения резания и подачи, и глубину резания.

Скоростью главного движения - называют расстояние, пройденное точкой режущей кромки инструмента в единицу времени (м/с).

Для вращательного движения:

,

где: - максимальный диаметр заготовки (мм); - частота вращения (мин^-1).

Для возвратно-поступательного движения:

,

где: - расчетная длина хода инструмента; - число двойных ходов инструмента в минуту; - коэффициент, показывающий соотношение скоростей рабочего и вспомогательного хода.

Подача - путь точки режущей кромки инструмента относительно заготовки в направлении движения подачи за один ход заготовки или инструмента.

В зависимости от технологического метода обработки подачу измеряют:

мм/об - точение и сверление;

мм/дв. ход - строгание и шлифование.

Глубина резания ( ) - расстояние между обрабатываемой и обработанной поверхностями заготовки, измеренное перпендикулярно к обработанной поверхности (мм).

Шероховатость поверхности - совокупность неровностей с относительно малыми шагами.

Шероховатость является характеристикой качества поверхностного слоя заготовки. Она оценивается несколькими параметрами, в частности критерием .

- среднее арифметическое отклонение профиля (среднее арифметическое абсолютных значений отклонений профиля) в пределах определенной базовой длины обработанной поверхности.

Допустимые значения шероховатости поверхностей деталей указываются на чертежах.

Значение параметра для разных технологических методов обработки лежат в пределах, мкм:

для предварительной черновой обработки - 100…22,5;

для чистовой обработки - 6,3…0,4;

для отделочной и доводочной обработки - 0,2…0,012.

Станки для обработки резанием

Классификация металлорежущих станков

По общности технологического метода обработки различают станки: токарные, фрезерные, сверлильные и др.

По назначению различают станки: широкоуниверсальные, универсальные, широкого назначения, специализированные, специальные.

Универсальные станки обрабатывают разнотипным инструментом различающиеся по размерам, форме и расположению поверхностей заготовки.

Широкоуниверсальные - предназначены для выполнения особо широкого разнообразия работ.

Станки широкого назначения характеризуются однотипностью применяемого инструмента.

Специализированные станки предназначены для обработки однотипных заготовок различных размеров.

Специальные станки предназначены для выполнения определенных видов работ на заготовках одинаковых размеров и конфигурации.

По массе: легкие (до 1т), средние (до 10т), тяжелые (свыше 10т) и уникальные (свыше 100т).

По степени автоматизации: с ручным управлением, полуавтоматы и автоматы.

По компоновке основных рабочих органов: горизонтальные и вертикальные.

В общегосударственной единой системе (ЭНИМС) станки разделяются на 10 групп и 10 типов. В группы объединены станки одинаковые или схожие по технологическому методу обработки. Типы характеризуют их назначение, степень автоматизации, компоновку.

Технологические возможности способов резания

Точение

Точение является основным способом обработки поверхностей тел вращения.

Процесс резания осуществляется на токарных станках при вращении обрабатываемой заготовки (главное движение) и перемещении резца (движение подачи).

Движение подачи осуществляется:

параллельно оси вращения заготовки (продольная);

перпендикулярно оси вращения заготовки (поперечная);

под углом к оси вращения заготовки (наклонная).

Схемы обработки поверхностей заготовки точением представлены на рис. 19.2.

С помощью точения выполняют операции: обтачивание - обработку наружных поверхностей (рис19.2. а); растачивание - обработку внутренних поверхностей (рис. 19.2. б); подрезание - обработку торцевых поверхностей (рис. 19.2. в); резку - разрезание заготовки на части (рис. 19.2. г); резьбонарезание - нарезание резьбы (рис. 19.2. д).

По технологическим возможностям точение условно подразделяют на: черновое, получистовое, чистовое, тонкое.

Рис. 19.2. Схемы обработки поверхностей заготовки точением

В качестве режущего инструмента при точении используют резцы.

Главным принципом классификации резцов является их технологическое назначение.
