Текст из файла (страница 2)

• в частном наложении друг на друга (рис. 3).

Рис. 2. Динамика выпуска книг и брошюр в одном из регионов России за 1993-1995 гг.

Рис. 3. Динамика денежных доходов населения в регионе за 1993-1995 гг.

Правила построения столбиковых диаграмм допускают одновременное расположение на одной горизонтальной оси изображений нескольких показателей. В этом случае столбики располагаются группами, для каждой из которых может быть принята разная размерность варьирующих признаков (рис. 4).

Разновидности столбиковых диаграмм составляют так называемые ленточные или полосовые диаграммы. Их отличие состоит в том, что масштабная шкала расположена по горизонтали сверху или снизу и она определяет величину полос по длине.

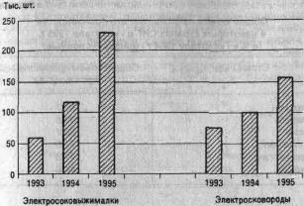

Рис. 4. Динамика производства некоторых видов товаров хозяйственного потребления за 1993-1995 гг.

Область применения столбиковых и полосовых диаграмм одинакова, так как идентичны правила их построения. Одномерность изображаемых статистических показателей и их одномасштабность для различных столбиков и полос требуют выполнения единственного положения: соблюдения соразмерности (столбиков - по высоте, полос - по длине) и пропорциональности изображаемым величинам. Для выполнения этого требования необходимо: во-первых, чтобы шкала, по которой устанавливается размер столбика (полосы), начиналась с нуля; во-вторых, эта шкала должна быть непрерывной, т.е. охватывать все числа данного статистического ряда; разрыв шкалы и соответственно столбиков (полос) не допускается. Невыполнение указанных правил приводит к искаженному графическому представлению анализируемого статистического материала.

В качестве примера приведем полосовую диаграмму сравнения поданным табл. 2 (рис. 5).: Столбиковые и полосовые диаграммы как прием графического изображения статистических данных, по существу, взаимозаменяемы, т.е. рассматриваемые статистические показатели равно могут быть представлены как столбиками, так и полосами. И в этом, и в Другом случае для изображения величины явления используется одно измерение каждого прямоугольника - высота столбика или длина полосы. Поэтому и сфера применения этих двух видов Диаграмм в основном одинакова.

Таблица 2. Общий объем промышленного производства в некоторых странах СНГ в 1 квартале 1995 г. (в% к I кварталу 1994 г) (цифры условные)

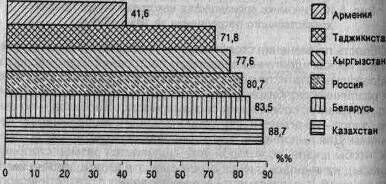

Рис. 5. Общий объем промышленного производства в странах СНГ в I квартале 1995 г. (в% к I кварталу 1994 г).

Разновидностью столбиковых (ленточных) диаграмм являются направленные диаграммы. Они отличаются от обычных двусторонним расположением столбиков или полос и имеют начало отсчета по масштабу в середине. Обычно такие диаграммы применяются для изображения величин противоположного качественного значения. Сравнение между собой столбиков (полос), направленных в разные стороны, менее эффективно, чем расположенных рядом в одном направлении. Несмотря на это, анализ направленных диаграмм позволяет делать достаточно содержательные выводы, так как особое расположение придает графику яркое изображение. К группе двусторонних относятся диаграммы числовых отклонений. В них полосы направлены в обе стороны от вертикальной нулевой линии: вправо - для прироста; влево - для уменьшения. С помощью таких диаграмм удобно изображать отклонения от плана или некоторого уровня, принятого за базу сравнения. Важным достоинством рассматриваемых диаграмм является возможность видеть размах колебаний изучаемого статистического признака, что само по себе имеет большое значение для экономического анализа (рис. 6).

Рис. 6. Распределение населения одного из регионов России по полу и возрасту в 1995 г.

Для простого сравнения независимых друг от друга показателей могут также использоваться диаграммы, принцип построения которых состоит в том, что сравниваемые величины изображаются в виде правильных геометрических фигур, которые строятся так, чтобы площади их относились между собой как количества, этими фигурами изображаемые. Иными словами, эти диаграммы выражают величину изображаемого явления размером своей площади.

Для получения диаграмм рассматриваемого типа используют разнообразные геометрические фигуры - квадрат, круг, реже - прямоугольник. Известно, что площадь квадрата равна квадрату его стороны, а площадь круга определяется пропорционально квадрату его радиуса. Поэтому для построения диаграмм необходимо сначала из сравниваемых величин извлечь квадратный корень. Затем

на базе полученных результатов определить сторону квадрата или радиус круга соответственно принятому масштабу

Например, если изобразить в виде квадрата или круга поставки российского газа в ближайшее зарубежье, то сначала нужно извлечь квадратные корни из этих цифр (табл.5.3).

Таблица 3. Поставки российского газа в страны ближнего зарубежья, январь - август 1995 г.

Это составит: для Украины - 210,9; Беларуси - 101,2; Литвы - 49,6. Затем установить масштаб и по этим данным построить квадраты. Для нашего примера примем 1см равным 30 млн. м3. Тогда сторона первого квадрата составит 7,03 см (210,9: 30); второго-3,4 см; третьего - 1,65 см (рис. 7).

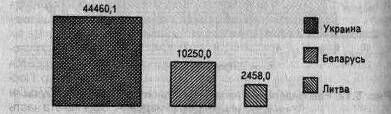

Рис. 7. Поставки российского газа в страны ближнего зарубежья, январь-август 1995 г.

Для правильного построения диаграмм квадраты или круги необходимо расположить на одинаковом друг от друга расстоянии, а в каждой фигуре указать числовое значение, которое она изображает, не приводя масштаба измерения.

К рассматриваемому виду диаграмм относится графическое изображение, полученное путем построения один в другом квадратов, кругов или прямоугольников с различной заштриховкой или закраской. Такие диаграммы также позволяют сравнивать между собой ряд исследуемых величин. На рис. 7 показан такой вариант круговой диаграммы.

Наиболее выразительным и легко воспринимаемым является способ построения диаграмм сравнения в виде фигур-знаков. В этом случае статистические совокупности изображаются не геометрическими фигурами, а символами или знаками, воспроизводящими в какой-то степени внешний образ статистических данных. Достоинство такого способа графического изображения заключается в высокой степени наглядности, в получении подобного отображения, отражающего содержание сравниваемых совокупностей.

Важнейший признак любой диаграммы - масштаб. Поэтому, чтобы правильно построить фигурную диаграмму, необходимо определить единицу счета. В качестве последней принимается отдельная фигура (символ), которой условно присваивается конкретное численное значение.

А исследуемая статистическая величина изображается отдельным количеством одинаковых по размеру фигур, последовательно располагающихся на рисунке. Однако в большинстве случаев не удается изобразить статистический показатель целым количеством фигур. Последнюю из них приходится делить на части, так как по масштабу один знак является слишком крупной единицей измерения. Обычно эта часть определяется на глаз. Сложность точного ее определения является недостатком фигурных диаграмм. Однако, если большая точность представления статистических данных не преследуется, то результаты получаются вполне удовлетворительными.

Рассмотрим построение фигурной диаграммы по данным табл. 4 фермерских хозяйств в России за 1993-1995 гг.

Таблица 4. Численность фермерских хозяйств в России за 1993 - 1995 гг. (данные условные) (тыс)

Рис. 8. Динамика численности фермерских хозяйств в одном из регионов России за 1993-1995 гг.

Примем условно за один знак 40 тыс. фермерских хозяйств. Тогда число хозяйств в России в 1993 г. в размере 49 тыс. будет изображено в количестве 1,22 хозяйства, в 1994 г. - 4,6 хозяйства и т.д. (рис.5.15).

Как правило, фигурные диаграммы широко используются для популяризации статистических данных и рекламы.

4. СТРУКТУРНЫЕ ДИАГРАММЫ

Основное назначение структурных диаграмм заключается в графическом представлении состава статистических совокупностей, характеризующихся как соотношение различных частей каждой из совокупностей. Состав статистической совокупности графически может быть представлен с помощью как абсолютных, так и относительных показателей. В первом случае не только размеры отдельных частей, но и размер графика в целом определяются статистическими величинами и изменяются в соответствии с изменениями последних. Во втором - размер всего графика не меняется (так как сумма всех частей любой совокупности составляет 100%), а меняются только размеры отдельных его частей. Графическое изображение состава совокупности по абсолютным и относительным показателям способствует проведению более глубокого анализа и позволяет проводить международные сопоставления и сравнения социально-экономических явлений.

В качестве графического образа для изображения структуры совокупностей применяются прямоугольники - для построения столбиковых и полосовых диаграмм и круги - для построения секторных диаграмм.

Покажем построение указанных выше диаграмм на конкретных примерах.

Чтобы по приведенным данным табл.5.5 построить диаграмму, отражающую структуру сравниваемых совокупностей по соотношению в них отдельных видов часов, ряд абсолютных показателей заменяется рядом относительных величин. В этом случае каждая из полос диаграммы будет иметь одинаковую длину, так как при переходе к относительным величинам погашаются различия в абсолютных размерах совокупностей. В то же время структурные различия проявляются значительно четче. Графическое изображение структуры с помощью столбиковых (полосовых) диаграмм позволяет изучить особенности многих изучаемых экономических явлений. Так, приведенная на рис.5.16 диаграмма, построенная по данным табл.5.5, характеризует увеличение доли наручных часов в общем производстве.

Таблица 5. Производство часов по видам в одном из регионов России за 1985 - 1995 гг.

Более распространенным способом графического изображения структуры статистических совокупностей является секторная Диаграмма, которая считается основной формой диаграммы такого назначения. Это объясняется тем, что идея целого очень хорошо и наглядно выражается кругом, который представляет всю совокупность. Удельный вес каждой части совокупности в секторной диаграмме характеризуется величиной центрального угла (угол между радиусами круга). Сумма всех углов круга, равная 360°, приравнивается к 100%, а следовательно, 1% принимается равным 3,6°.

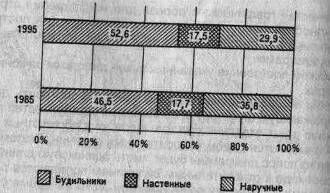

Рис. 9. Динамика удельного веса производства часов по видам (1985-1995 гг.)

Приведем пример построения секторной диаграммы по данным табл. 6.

Таблица 6. Динамика доли негосударственного сектора экономики в розничной торговле (в% к общему объему розничного товарооборота в России).

Построение секторной диаграммы начинается с определения центральных углов секторов. Для этого процентное выражение отдельных частей совокупностей умножают на 3,6°. Например, для данных:

1992г.: 78 • 3,6° = 280,8°; 1,8 • 3,6° = 6,5°; 20 • 3,6° = 72°;

0,2 • 3,6° = 0,7°;

1993г.: 49-3,6° =176,4°; 31-3,6° = 111,6°; 16 • 3,6° = 57,6°;
