Блок LMU распределяет ТЧ-сигналы к МТХ и от MTX. Работой блока LMU управляет операторский терминал. Дополнительно блок LMU имеет выводы испытательного сигнала 1 кГц, вырабатываемого блоком CCU.
Рис. 6. Блок LMU, передняя панель
Уровень ТЧ-сигналов регулируется регуляторами на передней панели. На передней панели имеется также разъем и светодиод.
Таблица 6. Разъемы и светодиоды блока LMU
| Обозначение | Тип разъема или | Назначение |
| цвет светодиода | ||
| RXMON | Контроль уровня принимаемого сигнала | |
| TXMON | Контроль уровня передаваемого сигнала- | |
| EXTMON | Контроль уровня сигнала на | |
| линейном разъеме IN/OUT | ||
| TEST TONE | Потенциометр, регулирующий уровень испытательного сигнала | |
| Линейный разъем | Выход: (TEST TONE)* испытательный сигнал Вход: контроль внешнего сигнала (EXT MON) | |
| ON | Желтый светодиод | Индикатор включения питания |
1.1.7 Блок распределения питания, PDU
Блок обеспечивает питание блоков, расположенных на раме общего оборудования, а также блока SR. Датчики помещения базовой станции и внешние аварийные сигналы также подключаются к блоку PDU.
Рис. 7. блок PDU, Передняя панель
Передняя панель содержит предохранители, разъем и светодиод.
Таблица 7. Предохранители, разъем и светодиод блока PDU
| Обозначение | Тип разъема или цвет светодиода | Назначение | ||||
| Р2 | 21 -штырьковый европейский разъем | Входа аварийных сигналов датчиков | ||||
| 23 VSR 2,5А | Предохранитель в цепи питания блока SR | |||||
| 23 V 2,5 А | Предохранитель в цепи питания блоков рамы общего оборудования | |||||
| 6 VSR 3,15 А | Предохранитель в цепи питания блока SR | |||||
| 16V 2,5 A | Предохранитель в цепи | |||||
| питания блоков общего | ||||||
| оборудования | ||||||
| 1 6 VBSR 3,15 A | Предохранитель в резервной цепи питания блока SR | |||||
| 16V | Предохранитель в резервной цепи питания блоков рамы общего оборудования | |||||
| ON | Ж | Желтый светодиод | Индикатор включения питания | |||
1.1.8 Блок управления вентиляторами, FIU
Блок FIU управляет работой и контролирует состояние блоков вентилятора стойки для обеспечения оптимального теплового рассеивания.
Таблица 8. Предохранители и светодиод блока FIU
| Обозначение | Цвет светодиода | Назначение |
| TOP | Предохранитель в цепи 24 В | |
| 2,5 А | верхнего блока вентилятора | |
| CTR1 | Предохранитель в цепи 24 В | |
| 2,5 А | блока вентилятора CTR1 | |
| PSU | Предохранитель в цепи 24 В | |
| 2,5 А | блока вентилятора PSU | |
| CTR2 | Предохранитель в цепи 24 В | |
| 2,5 А | блока вентилятора CTR2 | |
| ON | Желтый светодиод | Индикатор включения питания |
1.1.9 Блок линейного интерфейса, LIU
Блок линейного интерфейса обеспечивает интерфейс между линиями (каналами ТЧ) от МТХ и базовой радиостойкой.
Задачей блока LIU является защита элементов стойки от перенапряжений, например, по причине удара молнии в линию связи.
Рис. 9. Блок линейного интерфейса LIU, передняя панель
На передней панели имеются два разъёма.
Таблица 9. Разъемы блока LIU
| Обозначение | Тип разъема | Назначение |
| Р2А | 96-штырьковый европейский разъем | Линейный вход от МТХ, 1-8 каналы и SR. |
| Р2В | Тот же самый | Линейный вход от МТХ, 9-16 каналы. |
1.2 Рама приемопередатчиков (блоков CTR)
Рама блоков CTR содержит 16 блоков CTR ( так называемых каналов ) и один блок SR (приёмник измерителя напряженности поля). Блоки CTR и блок SR одинаковы по конструкции. Блок SR имеет определенное положение на раме, что обусловлено его специальной функцией. Блок SR используется для измерения напряжённости сигнала поля. Каждый блок CTR и блок SR вставлены в свой разъем, расположенный на задней полке рамы. Один из соединителей разъёма уникально расположен для каждого блока. И таким образом, можно определить на каком месте находится каждый блок.
Рис. 10. Рама блоков CTR при полном заполнении
Задачей блока CTR является:
- Модуляция высокочастотного сигнала речевой и сигнальной информацией от МТХ и передача его с требуемым уровнем мощности.
- Демодуляция высокочастотного сигнала с речевой и сигнальной информацией и передача этой информации к МТХ.
- Управление качеством сигнала посредством контроля вызова.
- Декодирование команд, посланных МТХ базовой радиостойке.
- Посылка подтверждающих и аварийных сигналов к МТХ.
Если на месте блока SR (крайняя правая позиция на раме) установлен блок CTR, то он будет работать как блок SR. Задачей блока SR является измерение уровня сигнала по запросу МТХ или другого блока CTR и выдача результата.
Блок CTR выполнен в алюминиевом корпусе, устанавливается на место по направляющим и крепится винтами. Многоконтактный разъем в задней части блока втыкается в ответную часть, когда блок вставляется в раму.
Блок CTR содержит три печатные платы:
- RX/TX плата приемника/передатчика.
- CU/АF плата управления и контроля, содержит также цепи тональной частоты как приемника, так и передатчика.
- РА плата усилителя мощности передатчика.

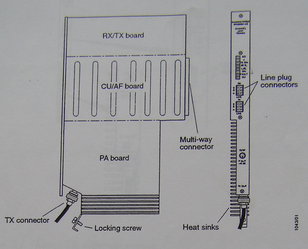

Рис. 11. Канальный блок CTR
RX/ TX board - плата RX/ TX
CU/ AF board - плата CU/ AF
PA board - плата PA
Multi-way connectors - многоконтактный разъемы
Line plug connectors - линейные разъемы
TX connector - разъем передатчика
Locking screw - крепящий винт
Heat sinks - теплоотводящие радиаторы
Рис. 12. Блок CTR, передняя панель
| Обозначение | Тип разъема или цвет светодиода | Назначение |
| SQ | Зеленый светодиод. | Уровень принимаемого сигнала превышает порог шумоподавителя. |
| 0 | Зеленый светодиод. | Phi-тон включен. |
| TXON | Зеленый светодиод. | Передатчик включен. |
| RFTL | Красный светодиод. | Включен шлейф по радиочастоте. |
| L.BL | Красный светодиод. | Режим местной блокировки. |
| ON | Желтый светодиод. | Питание включено. |
| FAULT | Красный светодиод. | Сигнал аварии, мигающий или непрерывный.* |
| cu | Красный светодиод. | Авария электрических цепей или сбой в программном обеспечении. |
| RXLINE | Линейный разъем. | Выход низкочастотного сигнала, принятого от мобильного станция. |
| TXLINE | Линейный разъем. | Вход низкочастотного сигнала, подаваемого на передатчик. |
| ТХТРР OUT -30dB. | MCX | Контрольный разъём для высокочастотного сигнала. |
| TXOUT | TNC | Выбор передатчика к фильтру комбайнера. |
* Мигающий свет - первый уровень аварии, несерьезные повреждения.
Непрерывный свет – второй уровень аварии, серьезные повреждения.
1.3 Пример работы базовой мобильной станции Ericsson RS4000
Проверка работоспособности станции осуществляется с помощью световой индикации блоков.
При включении станции была зафиксирована следующая индикация:
Панель общего оборудования:
-
Блок усилителя приёма, RXA
ON- индикатор включения питания,
-
Блок контрольного шлейфа по радиочастоте, RFTL
ON- индикатор включения питания,
-
Задающий синхронизируемый генератор, PCM-REFO 1
ON- индикатор включения питания,
Active – работающий блок,
-
Задающий синхронизируемый генератор, PCM-REFO 2
ON- индикатор включения питания,
-
Центральный блок управления, CCU
ON- индикатор включения питания,
NMT- авария NMT,
-
Блок контроля линии, LMU
ON- индикатор включения питания,
-
Блок распределения питания, PDU
ON- индикатор включения питания,
-
Блок управления вентиляторами, FIU
ON- индикатор включения питания.
Рама приемопередатчиков ( блок СTR):
На всех блоках:
ON- индикатор включения питания,
Fault – сигнал аварии.
Заключение
В рассмотренной главе был приведен пример работы базовой мобильной станции Ericsson RS4000.
По световой индикации блоков которой были определены неисправные модули (получен полный отчет о функционировании системы).
