(1.81)

где d – сторона основания призмы, а dn/dλ – дисперсия ее материала.

Рис. 1.16. Ход лучей в отражающей (а) и преломляющей (б) призмах

Линзы (рис. 1.17) несомненно относятся к числу основных элементов большинства оптических систем; конструктивно они представляют собой однородный – прозрачный материал, ограниченный двумя полированными преломляющими поверхностями, из которых хотя бы одна – неплоская (обычно сферическая). Наиболее распространены тонкие двояковыпуклые сферические линзы, хотя известно и много других их разновидностей. Рассмотрение хода лучей в различных линзах показывает, что они могут служить для преобразования параллельного пучка лучей в сходящийся (собирающая линза), в расходящийся (рассеивающая) или в параллельный пучок другого сечения (телескопическая). Во всех случаях назначение линзы – формирование оптического изображения с одновременным его увеличением (уменьшением). В зависимости от конструкции линзы и места расположения предмета могут формироваться как действительные, так и мнимые изображения. Все разнообразие свойств линз делает их удобными для создания оптических систем различного функционального назначения.

Рис. 1.17. Ход лучей в собирающей (а), рассеивающей (б), телескопической (в) линзах и в линзо-растровом экране (г)

Основным параметром линзы, характеризующим ее преломляющее действие, является оптическая сила Ф, определяемая для тонких линз известной формулой:

где r₁ и r₂ – радиусы кривизны передней (относительно падающих на нее лучей) и задней поверхностей. Правило знаков при определении r₁, r₂ таково, что в двояковыпуклой линзе r₁ положительно, а r₂ отрицательно; поэтому для такой линзы при |r₁| = | r₂| = r

Величина – фокусное расстояние линзы: именно на этом расстоянии от нее сходятся лучи (или их продолжения) преломленного параллельного пучка.

Увеличение линзы ( – расстояние от центра линзы 0 до предмета и до изображения соответственно) принципиально может быть любым; практический предел определяется искажениями, так как линза представляет классический пример проявления всех видов аберраций.

Одно из применений свойств линзы – конструкция линзо-растрового экрана (рис. 1.17, г), основное назначение которого в оптоэлектронике (главным образом в индикаторной технике) – создание однородной освещенности на большой площади при использовании источника малых размеров.

Дифракционная решетка (рис. 1.18) – структура периодически чередующихся фрагментов с различными оптическими свойствами, представляет собой искусственный диспергирующий элемент, т.е. элемент с острой избирательностью по отношению к потокам излучения, различающимся по длинам волн. Простейшая – прозрачная дифракционная решетка выполняется как совокупность параллельных равноотстоящих друг от друга щелей в непрозрачном экране (рис. 1.16, а). Дифрагирующие на каждой щели лучи интерферируют между собой, образуя максимумы интенсивности в тех угловых направлениях, для которых разность хода отдельных лучей составляет mλ, m =1, 2, 3,… Аппаратная функция такого элемента определяется числом фрагментов N их геометрией, углами падения лучей и их наблюдения, длиной волны В частном случае ( )

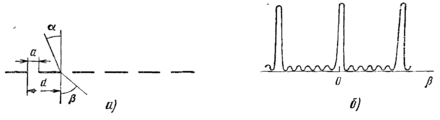

Рис. 1.18. Дифракционная решетка (а) и вид ее аппаратной функции (б)

где I₀ – максимальная интенсивность засветки (при ). В (1–84) второй сомножитель характеризует интерференцию крайних лучей внутри одной щели (условие максимума _ >, а третий – интерференцию подобных лучей из разных щелей (условие максимума . Анализ (1.84) показывает, что при увеличении числа щелей (при неизменной их ширине) интенсивности главных максимумов растут пропорционально N² (так как при малых ), тогда как в среднем интенсивность проходящего света – пропорциональна N. Таким образом, с увеличением N избирательность аппаратной функции растет – наблюдаются узкие резкие полосы свечения (рис. 1. 16,6). Угловая ширина главных максимумов при не слишком больших m

Дифракционные решетки могут быть одно-, двух- и трехмерные (объемные); по оптическим свойствам щелей различают прозрачные и отражательные решетки. Если при между различными лучами не возникает разности фаз, решетка называется амплитудной, в противном случае – фазовой (или амплитудно-фазовой). Отметим, что на практике часто прозрачность отдельных участков решетки меняется не скачкообразно, а по синусоидальному закону – это открывает дополнительную возможность повышения избирательности аппаратной функции. Дифракционные решетки, наиболее широко используемые в спектральных приборах, в оптоэлектронике служат главным образом для избирательности (выделения) мод.

Свойства:

– синус дифракционного угла пропорционален длине волны. Поэтому решетка в отличие от призмы преломляет красный свет сильнее всего.

– чем меньше постоянная, решетки, тем больше угол дифракции при фиксированной длине волны.

– если постоянная дифракционной решетки известна, то по положению дифракционных максимумов можно определить длину волны света.
