ZF (Zero Flag) — флаг нуля. Устанавливается в 1, если результат операции равен нулю; если результат не равен нулю, ZF обнуляется;

SF (Sign Flag) — флаг знака. Устанавливается в соответствии со знаком результата после арифметических операций: положительный результат устанавливает флаг в 0, отрицательный — в 1;

OF (Overflow Flag) — флаг переполнения. Устанавливается в 1 при арифметическом переполнении: если возник перенос в знаковый разряд при выполнении знаковых арифметических операций, если частное от деления слишком велико и переполняет регистр результата и т. д.

Управляющие флаги:

TF (Trap Flag) — флаг системного прерывания (трассировки). Единичное состояние этого флага переводит процессор в режим пошагового выполнения программы (режим трассировки);

IF (Interrupt Flag) флаг прерываний. При нулевом состоянии этого флага

прерывания запрещены, при единичном — разрешены;

DF (Direction Flag) — флаг направления. Используется в строковых операциях для задания направления обработки данных. При нулевом состоянии флага команда увеличивает содержимое регистров SI и DI на единицу, обусловливая обработку строки «слева направо»; при единичном - «справа налево».

Интерфейсная часть МП

Интерфейсная часть МП предназначена для связи и согласования МП с системной шиной ПК, а также для приема, предварительного анализа команд выполняемой программы и формирования полных адресов операндов и команд. Интерфейсная часть включает в свой состав:

адресные регистры МПП;

узел формирования адреса;

блок регистров команд, являющийся буфером команд в МП;

внутреннюю интерфейсную шину МП;

схемы управления шиной и портами ввода-вывода.

Некоторые из названных устройств, такие как узел формирования адреса и регистр команды, непосредственно выполняемой МП, функционально входят в состав устройства управления. Порты ввода-вывода - это пункты системного интерфейса ПК, через которые МП обменивается информацией с другими устройствами. Всего портов у МП может быть 65 536 (равно количеству разных адресов, которые можно представить числом формата «слово»). Каждый порт имеет адрес — номер порта; по существу, это адрес ячейки памяти, являющейся частью устройства ввода-вывода, использующего этот порт, а не частью основной памяти компьютера. Порту устройства соответствуют аппаратура сопряжения и два регистра памяти - для обмена данными и управляющей информацией. Некоторые внешние устройства используют и основную память для хранения больших объемов информации, подлежащей обмену. Многие стандартные устройства (НЖМД, НГМД, клавиатура, принтер, сопроцессор и т. д.) имеют постоянно закрепленные за ними порты ввода-вывода. Схема управления шиной и портами выполняет следующие функции:

формирование адреса порта и управляющей информации для него (переключение порта на прием или передачу и т. д.);

прием управляющей информации от порта, информации о готовности порта и его состоянии;

организация сквозного канала в системном интерфейсе для передачи данных между портом устройства ввода-вывода и МП.

Схема управления шиной и портами использует для связи с портами кодовые шины инструкций, адреса и данных системной шины: при доступе к порту МП посылает сигнал по кодовой шине инструкций (КШИ), который оповещает все устройства ввода-вывода, что адрес на кодовую шину адреса (КША) является адресом порта, л затем посылает и сам адрес порта. Устройство с совпадающим адресом порта дает ответ о готовности. После этого по кодовой шине данных (КШД) осуществляется обмен данными.

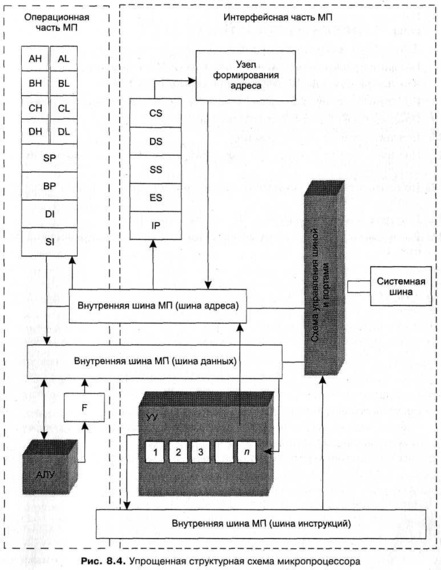

Упрощенная структурная схема микропроцессора показана на рис. 8.4.
