Значение для записи в регистр SPBRG вычисляется по следующей формуле:

SPBRG = (F_OSC * 4^BRGH) / (64 * скорость передачи) - 1.

Например, для того чтобы получить скорость передачи 9600 бод при микроконтроллере с рабочей частотой F_OSC = 10 МГц в регистр SPBRG должно быть записано значение (10 * 10⁶ * 4)/(64 * 9600) – 1 = 64,1 (округляем до 64).

Управление приемопередатчиком USART осуществляется с помощью регистров TXSTA, который используется для управления процессом передачи (рис. 7.4), и RCSTA, который используется для управления процессом приема (рис. 7.5).

Рис. 7.4. Регистр TXSTA микроконтроллеров PIC

В отличие от приемопередатчика UART микроконтроллеров AVR, устройство USART может обмениваться данными не только в асинхронном, но и в синхронном режиме. В этом случае поразрядный сдвиг данных из сдвигового регистра в линию передачи (или наоборот) осуществляется по синхроимпульсам самого приемопередатчика USART или внешнего устройства. Выбор режима работы USART осуществляется с помощью разряда SYNC регистра TXSTA (1 – синхронный режим; 0 – асинхронный режим), а выбор источника тактовых импульсов в синхронном режиме – с помощью разряда CSRC (1 – внутренний источник; 0 – внешний источник).

Назначение остальных разрядов регистра TXSTA:

• TX9D – девятый бит передаваемых данных, если ТХ9 = 1;

• TRMT – флаг, сигнализирующий о завершении передачи байта;

• TXEN – флаг разрешения передачи данных;

• ТХ9 – разрешение (лог. 1) передачи данных в девятиразрядном формате.

Рис. 7.5. Регистр RCSTA микроконтроллеров PIC

Назначение разрядов регистра RCSTA:

• RX9D – девятый бит принимаемых данных, если RX9 = 1;

• OERR – флаг, указывающий на переполнение буфера приема;

• FERR – флаг, указывающий на обнаружение ошибки в формате принимаемых данных;

• ADDEN – разрешение обнаружения адреса в асинхронном режиме передачи девяти бит данных– в некоторых микроконтроллерах PIC приемник USART может использоваться для приема сразу двух байтов в формате "данные:адрес", где адрес предназначен для идентификации устройства, связанного с шиной данных (в таком случае подпрограмма обработки прерывания вначале проверит адрес запрошенного устройства и только потом обработает байт данных);

• CREN – разрешение режима непрерывного приема;

• SREN – флаг разрешения однократного приема в синхронном режиме (после приема данных автоматически сбрасывается в лог. 0);

• RX9 – флаг разрешения приема девяти бит данных;

• SREN – флаг активизации USART (для передачи битов данных используется вывод 6 порта С, а для приема – вывод 7 того же порта).

Флаги запросов (TXIF и RCIF) и разрешения (TXIE и RCIE) прерываний от USART находятся в регистрах PIR и PIE.

2. Синхронная передача данных по интерфейсу SPI

Интерфейс SPI (Serial Peripheral Interface) служит для обмена данными с периферийными устройствами. В качестве таких устройств могут выступать простые сдвиговые регистры или буквенно-цифровые модули индикации, а также сложные микропроцессорные системы или системы регистрации данных. Многие компании-изготовители предлагают большой выбор устройств с интерфейсом SPI.

В случае обмена данными по интерфейсу SPI микроконтроллер работает в режиме ведущего устройства (Master), взаимодействуя с одним или несколькими ведомыми блоками (Slave). Схема передачи данных по интерфейсу SPI микроконтроллеров AVR/PIC показана на рис. 7.6 (MSB – старший разряд, a LSB – младший разряд передаваемого байта).

Рис. 7.6. Схема передачи данных по интерфейсу SPI микроконтроллеров AVR/PIC

Ведущее устройство берет на себя активную часть обмена данными, вызывая передачу и управляя процессом. Ведомое устройство не может само быть активным. Оно принимает и передает данные только тогда, когда происходит его активизация со стороны ведущего устройства по линии /SS. Ведущее устройство также генерирует такт для передачи по выходной линии SCK. Для ведомого блока вывод SCK является входом, через который он получает от Master-устройства тактирующие сигналы.

Если ведомое устройство активизируется ведущим по линии /SS, то начинается обмен данными: Master записывает подлежащий передаче байт в свой сдвиговой регистр данных (для микроконтроллеров AVR – регистр SPDR, для микроконтроллеров PIC – регистр SSPBUF). С помощью каждого выработанного тактового импульса Master перемещает один бит данных на выход MOSI/SDO, a Slave одновременно в обратном направлении передает один бит на вход MISO/SDI ведущего блока. Таким образом, в течение цикла SPI, состоящего из восьми тактовых импульсов, Master и Slave обмениваются байтом данных.

По окончании передачи данных в регистре состояния интерфейса SPI устанавливается флаг соответствующего запроса на прерывание. Этот флаг указывает на окончание передачи и вызывает запрос на прерывание после того как в регистре управления SPI будет установлен разряд разрешения на прерывание от интерфейса SPI. В режиме "Master" текущая передача данных может быть преждевременно завершена выдачей в линию /SS сигнала лог. 1.

К интерфейсу SPI ведущего устройства можно подключать несколько ведомых устройств (пример для микроконтроллеров AVR – на рис. 7.7), однако активным будет только то из них, на вход /SS которого будет подан уровень лог. 0. Выходы MISO незадействованных ведомых блоков находятся в высокоомном состоянии и не влияют на процесс передачи данных.

В примере на рис. 7.7 устройство G2, с точки зрения ведущего устройства, является только блоком передачи (например, ЦАП с интерфейсом SPI), а устройство G3 – только блоком приема.

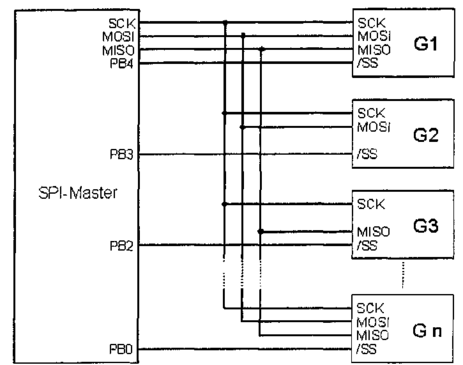

Рис. 7.7. Подключение нескольких ведомых устройств к одному ведущему по SPI (для AVR)

В микроконтроллерах AVR в качестве линий SPI используются выводы порта В (табл. 7.2). В микроконтроллерах PIC для последовательной синхронной передачи данных используется порт MSSP, работающий в режиме интерфейса SPI или I²С. Линиям SPI соответствуют выводы порта А и С (табл. 7.2).

Таблица 7.2. Распределение выводов портов для линий интерфейса SPI

1. Регистры управления и состояния SPI в микроконтроллерах AVR

Регистр управления SPCR интерфейса SPI в микроконтроллерах AVR (рис. 7.8) находится в области ввода/вывода по адресу 0x0D (адресу 0x2D в SRAM).

Рис. 7.8. Регистр управления SPCR микроконтроллеров AVR

По окончании передачи данных через интерфейс SPI аппаратная часть устанавливает в регистре состояния SPCR разряд SPIF (флаг прерываний от интерфейса SPI). Этот флаг указывает на завершение передачи, и приводит к запросу на прерывание как только в регистре управления SPCR будет установлен разряд SPIE, а в регистре состояния SREG – флаг общего разрешения прерываний I.

Разряд SPE активизирует интерфейс SPI (лог. 1) или отключает его (лог. 0). После поступления сигнала сброса этот разряд принимает значение лог. 0, и тем самым система SPI отключается.

Если разряд DORD содержит лог. 0, то сначала будет передан старший разряд байта данных. При DORD = 1 первым передается младший разряд.

Когда разряд MSTR содержит лог. 0, то система SPI определяется как ведомая (Slave), а при MSTR = 1 она будет определена как ведущая (Master). Когда линия /SS в режиме Master сконфигурирована как вход, то разряд MSTR при низком уровне сигнала на выводе /SS сбрасывается в лог. 0, и тем самым интерфейс SPI определяется как Slave. В этом случае в регистре состояния устанавливается флаг SPIF.

Когда разряд CPOL содержит лог. 0, то на выходе SCK в неактивном состоянии находится сигнал низкого уровня. Если CPOL = 1, то на SCK в неактивном состоянии находится сигнал высокого уровня. С помощью этого разряда, а также разряда СРНА (выбор фазы синхронизации) устанавливается один из четырех режимов передачи данных по интерфейсу SPI (табл. 7.3).

Разряды SPR1 и SPR0 при работе интерфейса SPI в режиме Master служат для выбора тактовой частоты для линии SCK. Если система SPI сконфигурирована как Slave, то эти разряды не имеют никакого значения. Взаимосвязь между разрядами SPR1, SPR0 и частотой импульсов в линии SCK показана в табл. 7.4.

Таблица 7.3. Режимы передачи данных по интерфейсу SPI в МК AVR

Таблица 7.4. Частота импульсов в линии SCK в зависимости от разрядов SPR1, SPR0

Регистр состояния SPSR интерфейса SPI в микроконтроллерах AVR расположен в области ввода/вывода по адресу 0х0Е (0x2E в SRAM). В этом регистре используются только разряды 6 и 7:

• разряд 6 – флаг WCOL – устанавливается в том случае, когда во время передачи данных через интерфейс SPI предпринимается попытка записи в регистр данных SPI, что приводит к разрушению только что переданного байта данных. По этой причине текущая передача данных доводится до завершения, а новый байт не записывается в сдвиговый регистр интерфейса SPI. Флаг WCOL должен быть сброшен пользователем вручную посредством считывания регистра состояния и последующего обращения к регистру данных интерфейса SPI;

• разряд 7 – флаг SPIF – указывает на завершение передачи и вызывает запрос на прерывание, как только в регистре управления SPCR будет установлен разряд SPIE, а в регистре состояния SREG – разряд I. Когда линия /SS в режиме Master сконфигурирована как вход, то при низком уровне сигнала на выводе линии /SS также будет установлен флаг SPIF. Флаг SPIF сбрасывается автоматически аппаратной частью при выполнении подпрограммы обработки прерывания от интерфейса SPI. Альтернативно, сброс может быть выполнен вручную посредством считывания регистра состояния SPSR и последующего обращения к регистру данных интерфейса SPI.

1. Регистры управления и состояния SPI в микроконтроллерах PIC

Для управления интерфейсом SPI в микроконтроллерах используются регистры SSPSTAT (рис. 7.9) и SSPCON1 (рис. 7.10).

Рис. 7.9. Регистр SSPSTAT микроконтроллеров PIC
