ONESEC: MVI B, FF; счетчик внешних циклов

L1: MVI C, FB; счетчик внутренних циклов

L2: NOP; точная подгонка времени

внутреннего цикла

NOP;

NOP; время

NOP;

DCR C; декремент счетчика внутренних циклов

JNZ, адрес L2; возврат во внутренний цикл, если С≠0

DCR В; декремент счетчика внешних циклов

JNZ, адрес L1; возврат во внешний цикл, если В≠0

RET

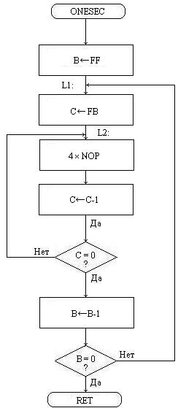

Рис. 7. Алгоритм задержки на 1 секунду

Блок-схема типовой процедуры сбора и формирования в ОЗУ МП-системы массива данных от одного источника показана на рис. 8. Источником вводимых данных является порт ввода с символическим адресом NN, 8100 – начальный адрес массива данных, регистр С используется в качестве счетчика данных и регистровая пара HL используется командами с косвенно-регистровой адресацией в качестве указателя данных; ETX – знак-терминатор «конец массива».

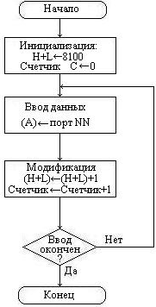

Рис. 8. Типовая процедура сбора данных

Программа имеет вид:

LXI H, 8100; запись начального адреса

8100 → (H+L)

MVI C, C, 00; счетчик = 0

SAVE: IN, NN; ввод данных из порта в А

MOV M, A; перенос данных А → ячейку ОЗУ,

адрес которой в (H+L)

INX H; (H+L) = (H+L+1)

INR C; счетчик = счетчик+1

SUI, ETX; проверка терминатора

JNZ, адрес SAVE; продолжение сбора, если не 0

DONE

Если число слов данных известно и хранится в ячейке с адресом 81N0, то программа сбора данных будет иметь вид:

LXI H, 8100;

LDA, 81N0; пересылка содержимого 81N0 → (A)

MOV C, A; счетчик = длина массива: А → (С)

SAVE: IN, NN;

MOV M, A;

INX H;

DCR C; счетчик = счетчик-1

JNZ, адрес SAVE; продолжение сбора, если не 0

DONE

Рассмотрим несколько примеров обработки массива данных.

LDA COUNT; загрузка содержимого М 8200

(COUNT) → (A)

MOV B, A; загрузка счетчика: (В) ← (А)

LXI H, 8100; запоминание в (H+L) адреса начала

массива данных

SUB A; сброс аккумулятора: (А) ← 0

ADDN: ADD M ; прибавление элемента М+(А) → (A)

INX H; переход к следующему адресу

(H+L) ← (H+L+1)

DCR B; декремент счетчика: (В) ← (В-1)

JNZ, адрес ADDN; организация цикла, если не 0

DONE

LDA COUNT; загрузка содержимого

М (COUNT) → (A)

MOV B, A; организация счета в регистре В:

(В) ← (А)

LXI H;

NEWMX: MOV A, M; загрузка нового максимума

NEXTE: DCR B; декремент счетчика: (В) ← (В-1)

JNZ, адрес DONE; проверка окончания цикла: если 0,

то скачок на адрес метки DONE

INX H; (H+L) ← (H+L+1)

CMP M; сравнение с максимумом

JС, адрес NEWMX;

JМР, адрес NEXTE;

DONE

Литература

1. Г.И. Пухальский. Программирование микропроцессорных систем. Учебное пособие для Вузов – М. Политехника, 2002.

2. В.С. Ямпольский. Основы автоматики и электронно-вычислительной техники. – М.: Просвещение, 1991.

3. Л.Н. Ананченко, И.Е. Рогов. Составление алгоритмов и программ на языке «Ассемблер» для управления технологическими процессами: Метод. указания – Ростов-на-Дону: ДГТУ, 1993 г.

4. Л.Н. Ананченко. Набор команд микропроцессора КР580ИК80: Метод. указания – Ростов-на-Дону, РИСХМ, 1991.
