Текст из файла (страница 6)

Известно, например, что уменьшение поверхностного натяжения нефти на разделе с водой сопровождается снижением капиллярного давления и способствует отделению нефти от стенок поровых каналов, что приводит к уменьшению сопротивления среды при движении жидкостей и как следствие этого к росту относительных проницаемостей породы для жидкостей (рис. 8).

Аналогично можно установить изменение относительных проницаемостей среды при совместной фильтрации нефти со щелочной и жесткой водами. Поверхностное натяжение нефти и капиллярное давление менисков на границе со щелочными водами меньше, чем на границе с жесткими. Щелочная вода способствует лучшему отделению пленок нефти от породы, и в результате относительные проницаемости на всем интервале изменения водонасыщенности оказываются большими и для нефти и для щелочной воды.

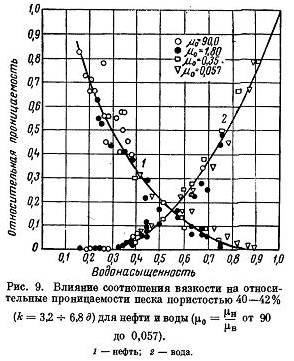

При высокой проницаемости пород с изменением вязкости нефти соотношение относительных проницаемостей для жидкостей изменяется незначительно. Оно зависит только от насыщенности (рис. 9)

Для пород малой проницаемости влияние соотношения вязкостей нефти и воды исследовано пока недостаточно. Мало изучена также зависимость относительных проницаемостей от других свойств пластовой системы и условий вытеснения, как проницаемость, состав жидкостей и пород, содержание остаточной воды, градиенты давлений и т. д. Вероятные же изменения относительных проницаемостей от этих факторов можно установить, исходя из особенностей, которые при этом возникают в процессе движения смесей нефти, воды и газа.

С уменьшением проницаемости, например, при одинаковом значении пористости повышается суммарная поверхность поровых каналов. Это означает, что вода, являющаяся чаще всего лучшей смачивающей поверхность породы фазой, чем нефть, начнет фильтроваться в пористой среде с пониженной проницаемостью при больших значениях водонасыщенности. Малопроницаемые породы меньше отдают нефть, так как подвижность ее и воды в этих породах невысока. Поэтому линии проницаемостей располагаются ниже, чем соответствующие кривые, полученные для пористых сред большой проницаемости.

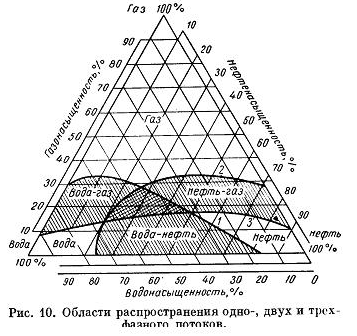

Экспериментально изучали также и трехфазный поток в пористой среде при наличии в ней нефти, воды и газа одновременно. Опытами установлено, что в зависимости от объемного насыщения порового пространства различными компонентами возможно одно-, двух- и трехфазное движение. Результаты этих опытов обычно изображают в виде треугольных диаграмм (рис. 10). На этом графике нанесены кривые, соединяющие точки с одинаковым содержанием (на данной диаграмме 5%) соответствующей компоненты смеси в потоке. Кривая 1 соединяет точки, в которых содержание воды в потоке равно 5%; кривая 2 — с содержанием в потоке 5% нефти и кривая 3 — с содержанием в потоке 5% газа. Вершины треугольника отвечают 100% -ному насыщению породы одной из фаз; стороны треугольника, противолежащие соответствующим вершинам, — нулевому насыщению этой фазой. Кривые линии, проведенные на основании экспериментальных данных, ограничивают на диаграмме возможные области одно-, двух- и трехфазного потоков. Так, при газонасыщенности среды меньше 10% и нефтенасыщенности меньше 23% в потоке практически будет одна вода. Область существования трехфазного потока (заштрихованная часть) лежит в пределах насыщенности песка: нефтью от 23 до 50%, водой от 33 до 64%, газом от 14 до 30%. Эти пределы получены для несцементированных песков; для других пород они будут несколько другими.

Диаграммы фазовых проницаемостей находят очень широкое применение в промысловой практике, когда необходимо определить соотношение нефти, воды и газа в потоке в зависимости от насыщенности порового пространства пластовыми жидкостями (при проектировании разработки нефтяных месторождений, выборе методов воздействия на пласты истощенных месторождений с целью увеличения отбора нефти из них и т. д.).

9) Лабораторные методы определения проницаемости пород

Для определения абсолютной проницаемости горных пород существуют разнообразные приборы. Однако принципиальные схемы их устройства большей частью одинаковы — все они содержат одни и те же основные элементы: кернодержатель, позволяющий фильтровать жидкости и газы через пористую среду, приборы для измерения давления на входе и выходе из керна, расходомеры и приспособления, создающие и поддерживающие постоянный расход жидкости или газа через образец породы. Разница между ними заключается в том, что одни из них служат для измерения проницаемости при больших давлениях, другие при малых, а третьи при вакууме. Одни приборы предназначены для определения проницаемости по воздуху, другие по жидкости. Поэтому приборы и отдельные их узлы имеют соответственно различное конструктивное оформление (рис. 11 и 12).

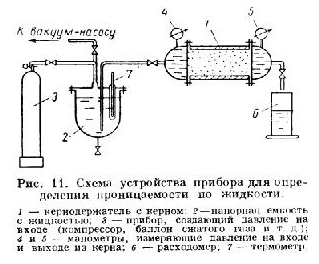

При определении проницаемости породы для жидкости весь прибор вакуумируют, чтобы удалить воздух из жидкости и из керна. После этого кернодержатель заполняют жидкостью из напорной емкости. Фильтрация жидкости через керн осуществляется под давлением, создаваемым в напорной емкости 2 (рис. 11) при помощи баллона 3. При достижении установившейся фильтрации снимают отсчеты давлений по манометрам 4 и 5 и определяют расход жидкости. Полученные данные подставляют в формуле (1.9).

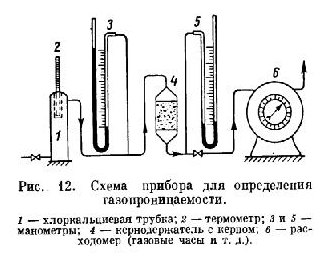

При определении газопроницаемости воздух (или газ), освобожденный от водяных паров в хлоркальциевой трубке 1 (рис. 12), пропускают через образец, помещенный в кернодержатель 4. Объем прошедшего воздуха учитывается газовыми часами или другим расходомером, а время фильтрации — секундомером.

На практике оказывается, что проницаемость для жидкости обычно почти всегда меньше, чем для газа. Лишь при высокой проницаемости пород значения ее примерно одинаковы для жидкости и газа. Уменьшение проницаемости одной и той же породы для жидкости по сравнению с проницаемостью для газа происходит вследствие разбухания глинистых частиц и адсорбции жидкости при фильтрации нефти и воды через породы. (В последующих разделах мы увидим, что толщина адсорбционных слоев нефти может достигать величин, сравнимых с размерами поровых каналов малопроницаемой породы.) Поэтому абсолютную проницаемость пород принято определять воздухом или газом. Состав газа на проницаемость пород влияет только при высоком вакууме (при так называемом кнудсеновском режиме течения газа, когда столкновения молекул друг с другом крайне редки по сравнению с ударами о стенки пор, т. е. когда газ настолько разрежен, что средняя длина пробега молекул сравнима с диаметром поровых каналов). В этих условиях проницаемость пород зависит от среднего давления, молекулярной массы газа и температуры и тем выше, чем меньше молекулярная масса и давление.

В практических условиях проницаемость горных пород не зависит от состава газа. Проницаемости пород для нефти и воды пресной или пластовой обычно определяют при специальных исследованиях. При этом всегда необходимо указывать, какой жидкостью определялась проницаемость породы и каковы ее физические свойства в условиях опыта.

Разница проницаемости одной и той же породы для воздуха, воды и нефти может достигать значительной величины. В табл. 4 приведены значения проницаемости некоторых илистых песков для воздуха, соленой и пресной воды.

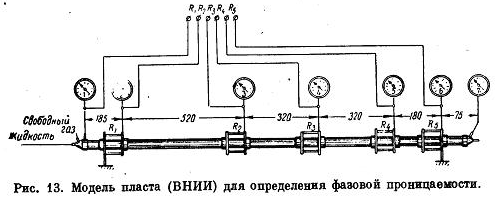

Экспериментальные установки для изучения относительной проницаемости среды более сложны, так как при этом необходимо моделировать многофазный поток, регистрировать насыщенность порового пространства различными фазами и регистрировать расход нескольких фаз. Установки для исследования многофазного потока обычно состоят из следующих основных частей.

Таблица 4

Проницаемость илистых песков Клинского карьера для воздуха, пресной воды и туймазннской-пластовой

№ образцов	Проницаемость, мд
	для воздуха	для пластовой воды	для московской водопроводной воды
Образец 1	3700	1220	7,0
Образец 2	2100	300	2,0

1. Приспособления для приготовления смесей и питания керна.

2. Кернодержатель специальной конструкции.

3. Приспособления и устройства для приема, разделения и измерения раздельного расхода жидкостей и газа.

4. Устройства для измерения насыщенности различными фазами пористой среды.

5. Приборы контроля и регулирования процесса фильтрации.

Насыщенность порового пространства различными фазами может быть установлена несколькими способами: измерением электропроводности пористой среды, взвешиванием образца и т. д. При использовании первого из них для определения насыщенности фазами различных участков пористой среды измеряется электропроводность этого участка и сравнением полученных данных с тарировочной кривой (заранее составленной и представляющей собой зависимость электропроводности среды от содержания в порах различных фаз) определяется насыщенность порового пространства соответствующими фазами. Этот метод пригоден, если одна из жидкостей, пользуемых при исследовании, является проводником электричества (соленая вода, водоглицериновые смеси и т. д.). Для этой цели используются специальные кернодержатели. На рис. 13 показана модель пласта ВНИИ, изготовленная из металлических труб, служащих одновременно и электродами, которые отделены друг от друга не проводящими электричество пластмассовыми муфтами.

При «весовом» методе среднюю насыщенность образца жидкостью и газом определяют по изменению его массы, происходящему вследствие изменения газосодержания в поровом пространстве среды.

По результатам измерений для расчета значения эффективной проницаемости для каждой фазы при движении многофазных систем пользуются следующими формулами, которые могут быть написаны по аналогии с формулами (1.9) и (1. 10):

,

, (1.14)

,

где Q_ц, Q_н и — соответственно расходы в единицу времени воды, нефти и средний расход газа в условиях образца; k_н, k_Г и k_B — эффективные проницаемости для нефти, газа и воды; μ_B, μ_в, μ_Г — соответственно абсолютные вязкости воды, нефти и газа; F — площадь фильтрации; — градиент давления.

10) Проницаемость горных пород в условиях залегания продуктивных пластов

Керны, отобранные из скважин, недостаточно характеризуют строение пород и изменение их физических свойств по залежи. Исследования условий залегания пород, проведенные на многочисленных естественных отложениях пластов и в песчаных карьерах, каменоломнях и нефтяных шахтах, показывают, что они имеют крайне сложный и причудливый характер строения и по вертикали и по горизонтали. В породе легко обнаруживаются многочисленные пропластки и жилы глинистого материала с самой различной ориентацией в пространстве.

Обычно во всех направлениях наблюдаются изменения структуры, состава, строения и физических свойств пород. Сложность строения песчаников и других твердых пород усугубляется наличием многочисленных микротрещин, ориентированных преимущественно поперек и вдоль напластования пород. В результате столь сложного строения даже рядом залегающие небольшие участки пласта могут обладать практически любым соотношением проницаемости.

Несмотря на сложный характер изменения физических свойств горных пород по залежи, для большинства пластов могут быть установлены некоторые общие черты их строения.

Неоднородность физических свойств пород начинается с микронеоднородного характера строения поровых каналов всех природных нефтяных и газовых коллекторов.

Иногда микронеоднородные породы слагают весь пласт на некоторых участках той или иной длины без заметных изменений общих физических свойств (проницаемости, пористости и т. д.). Такие пласты или участки пластов принято называть однородными. Большинство же пород-коллекторов имеет более сложное строение. Различные пропластки отлагались в разные геологические времена, и процесс осадконакопления проходил не в одинаковых палеогеографических условиях. Поэтому, как правило, большинство нефтегазосодержащих пород имеет слоистое строение. Причем мощности пропластков и физические свойства пород, слагающих их, могут отличаться в очень широких пределах.

Чаще всего проницаемость пласта в перпендикулярном к напластованию направлений меньше его проницаемости вдоль напластования. Это связано с характером отложения частиц в процессе осадконакопления. Наблюдения показывают, что при оседании частицы наибольшее ее поперечное сечение располагается в горизонтальной плоскости, а направление длинной оси совпадает с направлением течения воды.

Условия осадконакопления, последующие процессы уплотнения пород и их цементации, пере отложение солей и цементирующих веществ и многие другие процессы, связанные с изменением строения пород и геометрии их порового пространства, способствовали образованию пластов, обладающих неоднородными физическими свойствами пород по площади залегания. Поэтому значительная часть коллекторов характеризуется неоднородностью текстуры, минералогического состава и физических свойств по вертикали и горизонтали. Разница заключается лишь в том, что горизонтальные изменения свойств пород обычно более плавные и поэтому менее заметные при визуальном наблюдении. Анализы кернов, отобранных из одного и того же пропластка, позволяют иногда обнаружить существенные изменения свойств пород на небольших расстояниях. В табл. 5 в качестве примера приведены типичные результаты измерений проницаемости образцов (вдоль напластования). Они были отобраны через каждые 5—6 см в шахте из горизонтально залегающего нефтяного пласта, совершенно однородного по внешнему виду. Неоднородность естественных пластов не ограничивается только теми видами, которые были упомянуты выше. В естественных условиях наблюдается безграничное разнообразие форм неоднородности.
