провести проверку состояния технических средств, последовательно запуская тесты (в соответствии правилами, приведенными в руководствах оператора ЕИРВ.50954-01 34 01, ЕИРВ.50955-01 34 01) и контролируя их результаты.
В соответствующих журналах тестирования аппаратуры и каналов связи должны появиться записи о выполненных проверках: наименование устройства, состояние устройства (каналов связи), время тестирования. Если тестируемое техническое средство неисправно, то в журнале неисправных технических средств должна появиться соответствующая запись, в противном случае журнал пуст (записей нет);
-

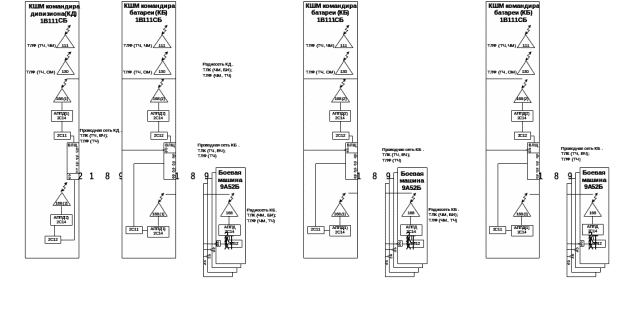

подготовить средства связи КШМ и БМ для работы по радио или по проводной связи в зависимости от режимов работы (основного или аварийных режимов) в соответствии со схемами организации радио и проводной связи, приведенными в приложении Б (рисунки Б.1 – Б.3);
-
при работе по радио настроить радиостанции Р-168-25-УЕ-2 на частоты, назначение которых должно осуществляться с учетом запрета использования международных частот, а также частот, приведенных в таблице 1. При работе через штатные радиостанции Р-111 дополнительные запрещенные (пораженные при работе КСАУ) частоты – 33375 и 40000 Гц.
Таблица 1 – Перечень частот, пораженных внутренними излучениями радиостанций Р-168-25-УЕ-2 и КСАУ изделий 1В111СБ, 9А52Б
| Частота, кГц | Частота, кГц | Частота, кГц | Частота, кГц | Частота, кГц |
| 30000 | 39950 | 47975 | 92775 | |
| 31975 | 40000 | 48000 | 72425 | 92800 |
| 32000 | 40150 | 49075 | 72525 | 93875 |
| 32025 | 40300 | 49150 | 72625 | 94625 |
| 33375 | 40325 | 49725 | 72725 | 94650 |
| 34125 | 40450 | 49750 | 72825 | 95975 |
| 34200 | 40474 | 49775 | 72925 | 96000 |
| 35000 | 40600 | 51175 | 73350 | 98125 |
| 35175 | 40625 | 51200 | 73450 | 98300 |
| 35300 | 40650 | 52850 | 73550 | 98325 |
| 36000 | 40725 | 53250 | 73575 | 98500 |
| 36275 | 40750 | 53325 | 73650 | 99175 |
| 36675 | 40775 | 54250 | 74475 | 100000 |
| 36850 | 40875 | 54375 | 74675 | 102375 |
| 36875 | 40900 | 55250 | 75000 | 102400 |
| 37000 | 40925 | 55300 | 76000 | 105575 |
| 37150 | 41025 | 55325 | 76775 | |
| 37475 | 41175 | 55475 | 76800 | |
| 37625 | 41200 | 57575 | 78925 | |
| 37650 | 41350 | 57600 | 79875 | |
| 37950 | 41475 | 59725 | 80000+ | |
| 38100 | 41525 | 59900 | 81075 | |
| 38250 | 41575 | 60550 | 82200 | |
| 38375 | 42675 | 60700 | 83175 | |
| 38400 | 43000 | 61450 | 83200 | |
| 38425 | 43025 | 61875 | 85325 | |
| 38575 | 43125 | 64000 | 86025 | |
| 38725 | 44000 | 66125 | 86375 | |
| 39050 | 44525 | 67175 | 87475 | |
| 39175 | 44775 | 68275 | 89575 | |
| 39200 | 44800 | 70375 | 89600 | |
| 39675 | 45325 | 70400 | 92175 | |
| Примечание – Частоты, отмеченные символом «» - пораженные при работе КСАУ изделий 1В111СБ, 9А52Б. | ||||
убедиться в правильности выполненных настроек, для чего рекомендуется проверить возможность обмена данными между уровнями управления, выполнив на АРМ всех элементов АСУ следующие действия:
вставить в USB-порт устройство «π-CARD» (с электронным ключом должностного лица соответствующего уровня управления);
запустить основное приложение «9К58Б» паролем пользователя с ролью «должностные лица ПУ» и ввести пароль активации устройства «π-CARD»;
синхронизировать текущее время, для чего по команде вышестоящего командира на всех КШМ и БМ АСУ запустить единое время (окно «Установка даты и времени», отображается после запуска основного приложения).
в навигационном окне «Боевые документы» набрать любой боевой документ с произвольным текстом и отправить его в адрес вышестоящего уровня управления, а также всем подчиненным подразделениям. Убедиться, что вся информация доходит до получателя, формируются отметки о доведении.
Приложение А
(обязательное)
Рубрикатор понятий АСУ 9К58Б
Таблица А.1
| Код | Наименование понятия |
| 900000 | БОЕВЫЕ ДОКУМЕНТЫ |
| 920000 | Темы документов |
| [код любой] | [понятие, можно изменять, удалять] |
| 970000 | Гриф секретности |
| [код любой] | [понятие, можно изменять, удалять] |
| 942000 | Типы документов |
| [код любой] | [понятие, можно изменять, удалять] |
| 800000 | БОЕПРИПАСЫ |
| 850000 | Реактивные снаряды |
| [код любой] | [понятие, можно изменять, удалять] |
| 850200 | 300 мм реактивные снаряды |
| [код любой] | [понятие, можно изменять, удалять] |
| 840000 | Стрелковые боеприпасы |
| [код любой] | [понятие, можно изменять, удалять] |
| 860000 | Боеприпасы общего назначения |
| [код любой] | [понятие, можно изменять, удалять] |
| 4100 | ПРИНАДЛЕЖНОСТЬ ТЕРРИТОРИИ |
| 4110 | Свои войска |
| 4120 | Войска противника |
| 100000 | ВОЙСКОВЫЕ ФОРМИРОВАНИЯ |
| 100100 | Формирования реактивной артиллерии |
| 100110 | Соединения, части и подразделения |
| 100120 | Бригады |
| [код любой] | [понятие, можно изменять, удалять] |
| 100140 | Дивизионы |
| [код любой] | [понятие, можно изменять, удалять] |
| 100150 | Батареи |
| [код любой] | [понятие, можно изменять, удалять] |
| 100130 | Боевые машины |
| 100131 | Расчет боевой машины |
| 100200 | Подразделения обеспечения |
| [код любой] | [понятие, можно изменять, удалять] |
| 100260 | Медицинские пункты |
| [код любой] | [понятие, можно изменять, удалять] |
| 100500 | Формирования взаимодействующих частей (подразделений) и противостоящей группировки |
| [код любой] | [понятие, можно изменять, удалять] |
| 110000 | ВООРУЖЕНИЕ |
| 111900 | Вооружение общего назначения |
| [код любой] | [понятие, можно изменять, удалять] |
| 111910 | Стрелковое вооружение |
| [код любой] | [понятие, можно изменять, удалять] |
| 2100 | ГОСУДАРСТВЕННАЯ ПРИНАДЛЕЖНОСТЬ |
| [код любой] | [понятие, можно изменять, удалять] |
| Код | Наименование понятия |
| 41000 | ГОРЮЧЕЕ, СМАЗОЧНЫЕ МАТЕРИАЛЫ |
| [код любой] | [понятие, можно изменять, удалять] |
| 63000 | ГРУНТ ДНА |
| [код любой] | [понятие, можно изменять, удалять] |
| 70000 | ДОЛЖНОСТНЫЕ ЛИЦА |
| 73000 | Должностные лица |
| [код любой] | [понятие, можно изменять, удалять] |
| 73400 | Администраторы |
| [код любой] | [понятие, можно изменять, удалять] |
| 73100 | Командование |
| [код любой] | [понятие, можно изменять, удалять] |
| 73300 | Офицеры штаба |
| [код любой] | [понятие, можно изменять, удалять] |
| 73200 | Начальники (помощники) |
| [код любой] | [понятие, можно изменять, удалять] |
| 73500 | Технический персонал |
| [код любой] | [понятие, можно изменять, удалять] |
| 23000 | ЗАДАЧИ ПО ПОДГОТОВКЕ И НАНЕСЕНИЮ РАКЕТНЫХ УДАРОВ |
| 23200 | Задачи стрельбы |
| 23210 | Поражение целей |
| [код любой] | [понятие, можно изменять, удалять] |
| 23220 | Дистанционное минирование местности |
| [код любой] | [понятие, можно изменять, удалять] |
| 23500 | Исполнительные команды |
| 23501 | Команды на подготовку удара |
| 23503 | Пуск разрешаю |
| 23542 | Выполнить |
| 23110 | Команды на удар |
| 23130 | Пуск |
| 23140 | Взрыв |
| 23508 | Команды на отмену удара |
| 23509 | Цель отменить |
| 23539 | Пуск отставить |
| 23534 | Перенос удара |
| 130000 | ИМУЩЕСТВО |
| 130100 | Артиллерийское имущество |
| [код любой] | [понятие, можно изменять, удалять] |
| 131100 | Химическое имущество |
| [код любой] | [понятие, можно изменять, удалять] |
| 130900 | Имущество связи |
| [код любой] | [понятие, можно изменять, удалять] |
| 130800 | Инженерное имущество |
| [код любой] | [понятие, можно изменять, удалять] |
| 310000 | ИНЖЕНЕРНАЯ ОБСТАНОВКА |
| 311000 | Объекты инженерного оборудования местности |
| [код любой] | [понятие, можно изменять, удалять] |
| 311300 | Участки форсирования |
| [код любой] | [понятие, можно изменять, удалять] |
| 311200 | Фортификационные сооружения |
| [код любой] | [понятие, можно изменять, удалять] |
| 311100 | Дорожная сеть |
| [код любой] | [понятие, можно изменять, удалять] |
| 311600 | Заграждения, районы ограничений |
| [код любой] | [понятие, можно изменять, удалять] |
| 311500 | Мосты |
| [код любой] | [понятие, можно изменять, удалять] |
| 311400 | Объекты водоснабжения |
| [код любой] | [понятие, можно изменять, удалять] |
| 30000 | КАТЕГОРИИ ЛИЧНОГО СОСТАВА |
| [код любой] | [понятие, можно изменять, удалять] |
| 20000 | КОМАНДЫ И СИГНАЛЫ БОЕВОГО УПРАВЛЕНИЯ |
| 26000 | Признак исполнения |
| [код любой] | [понятие, можно изменять, удалять] |
| 22000 | Параметры команд |
| [код любой] | [понятие, можно изменять, удалять] |
| 25000 | Содержание команд и сигналов |
| [код любой] | [понятие, можно изменять, удалять] |
| 950000 | КОНТРОЛЬ ДОВЕДЕНИЯ И ВЫПОЛНЕНИЯ |
| 950200 | Контроль выполнения |
| 950220 | Отрицательный результат |
| 950221 | Не выполнено |
| 950222 | Отказ боевой машины |
| 950223 | Пуск не состоялся |
| 950224 | Отказ боеприпаса |
| 950225 | Цель вне сектора пуска |
| 950226 | Перезаезд |
| 950227 | Угол возвышения вне допустимых пределов |
| 950210 | Положительный результат |
| 950211 | Выполнено |
| 950215 | Пуск в норме |
| 950216 | Есть ДПЗ |
| 950100 | Контроль доведения |
| 950110 | Положительный результат |
| 950111 | Доведено |
| 950120 | Отрицательный результат |
| 950122 | Требуется доведение |
| 950121 | Не доведено |
| 64000 | МАТЕРИАЛЫ |
| 200000 | ОБОРУДОВАННЫЕ РАЙОНЫ И ПОЗИЦИИ |
| 210320 | Стартовые позиции |
| [код любой] | [понятие, можно изменять, удалять] |
| 210600 | Технические позиции |
| [код любой] | [понятие, можно изменять, удалять] |
| 210100 | Районы расположения |
| [код любой] | [понятие, можно изменять, удалять] |
| 210700 | Позиционные районы |
| [код любой] | [понятие, можно изменять, удалять] |
| 71000 | ОРГАНЫ УПРАВЛЕНИЯ |
| 71150 | Пункт управления |
| 71130 | Тыловой пункт управления |
| 71120 | Запасной командный пункт |
| 71110 | Командный пункт |
| 71170 | Командно-наблюдательный пункт |
| [код любой] | [понятие, можно изменять, удалять] |
| 3000 | ПАРАМЕТРЫ СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ |
| 3300 | Типы направлений |
| 3302 | Резервный |
| 3301 | Основной |
| 3200 | Тип протокола связи |
| 3202 | ТСР/IР |
| 3201 | АППД 2С14 |
| 3100 | Состояние канала связи |
| 3102 | Неисправен |
| 3101 | Исправен |
| 50000 | БОЕВЫЕ ДЕЙСТВИЯ ВЗАИМОДЕЙСТВУЮЩИХ ВОЙСК |
| 50410 | Передний край |
| 50200 | Разграничительные линии |
| 50202 | Левая разграничительная линия |
| 50201 | Правая разграничительная линия |
| [код любой] | [понятие, можно изменять, удалять] |
| 50100 | Боевые задачи |
| 50110 | Боевые задачи войск |
| 50111 | Ближайшая задача |
| 50112 | Дальнейшая задача |
| 50113 | Задача дня |
| 50114 | Последующая задача |
| [код любой] | [понятие, можно изменять, удалять] |
| 50500 | Рубежи, направления, районы, зоны |
| 50600 | Рубежи |
| 50621 | Рубеж развертывания |
| 50622 | Рубеж спешивания |
| [код любой] | [понятие, можно изменять, удалять] |
| 50300 | Направления действия войск |
| 50301 | Направление вспомогательного удара |
| 50302 | Направление другого удара |
| 50303 | Направление главного удара |
| 50304 | Направление продолжения наступления |
| [код любой] | [понятие, можно изменять, удалять] |
| 50400 | Районы |
| 50401 | Район десантирования |
| 50700 | Зоны |
| 50701 | Зона боевых действий |
| 68000 | ПОКРЫТИЕ |
| [код любой] | [понятие, можно изменять, удалять] |
| 67000 | ПРОХОДЫ |
| [код любой] | [понятие, можно изменять, удалять] |
| 52200 | ПУНКТЫ МАРШРУТА |
| [код любой] | [понятие, можно изменять, удалять] |
| 52201 | Исходный пункт |
| 52202 | Конечный пункт |
| 52203 | Пункт сбора колонны |
| 52204 | Пункт регулирования |
| 52205 | Привал |
| 52205 | Пункт получения боеприпасов |
| 52206 | Остановка |
| 32000 | РАДИАЦИОННАЯ, ХИМИЧЕСКАЯ И БИОЛОГИЧЕСКАЯ ОБСТАНОВКА |
| 321000 | Радиационная обстановка |
| 321100 | Степень заражения |
| 321101 | Уровень радиации |
| 321200 | Зоны радиоактивного заражения |
| 321201 | Зона умеренного заражения |
| 321203 | Зона сильного заражения |
| 321204 | Зона опасного заражения |
| 321205 | Зона чрезвычайно опасного заражения |
| 322000 | Химическая обстановка |
| 322100 | Участки (районы) заражения |
| [код любой] | [понятие, можно изменять, удалять] |
| 322200 | Тип отравляющего вещества |
| [код любой] | [понятие, можно изменять, удалять] |
| 322400 | Биологическая обстановка |
| 322150 | Участки (районы) заражения |
| [код любой] | [понятие, можно изменять, удалять] |
| 322300 | Возбудитель |
| [код любой] | [понятие, можно изменять, удалять] |
| 8100 | РЕЖИМЫ РАБОТЫ |
| 8110 | Боевой режим |
| 8140 | Тренаж |
| 8141 | Дежурный режим |
| 40000 | ВИДЫ ВООРУЖЕННЫХ СИЛ И РОДА ВОЙСК |
| 40100 | Военно-воздушные силы и войска противовоздушной обороны |
| 40101 | Военно-воздушные силы |
| 40102 | Войска противовоздушной обороны |
| 40200 | Сухопутные войска |
| 40210 | Механизированные войска |
| 40211 | Механизированные соединения, части, подразделения |
| 40212 | Танковые части, подразделения |
| 40220 | Ракетные войска и артиллерия |
| 40221 | Ракетные войска |
| 40222 | Артиллерия |
| 40230 | Территориальные войска |
| 40235 | Силы специальных операций |
| 40240 | Войска связи |
| 40245 | Инженерные войска |
| 40250 | Войска радиационной, химической и биологической защиты |
| 40255 | Разведывательные соединения, части и подразделения |
| 40260 | Части, подразделения радиоэлектронной борьбы |
| 40265 | Навигационно-топогеодезические части, подразделения |
| 40270 | Соединения, части, подразделения технического обеспечения |
| 40300 | Соединения, части, подразделения тылового обеспечения |
| 40310 | Соединения, части, подразделения материального обеспечения |
| 40311 | Медицинские части, подразделения, учреждения |
| 40312 | Автомобильные части, подразделения |
| 40313 | Дорожные части, подразделения |
| 40314 | Железнодорожные войска |
| 61000 | СОСТОЯНИЕ ОБЪЕКТОВ |
| 61100 | Нормальные состояния |
| [код любой] | [понятие, можно изменять, удалять] |
| 61300 | Состояния разрушений |
| [код любой] | [понятие, можно изменять, удалять] |
| 61200 | Опасные состояния |
| [код любой] | [понятие, можно изменять, удалять] |
| 62000 | СПОСОБ ПЕРЕПРАВЫ |
| [код любой] | [понятие, можно изменять, удалять] |
| 94000 | СТЕПЕНЬ ГОТОВНОСТИ |
| 94110 | Готовность к удару |
| 94111 | Готовность № 1 |
| 94112 | Готовность № 2 |
| 94113 | Готовность № 3 |
| 94130 | Прочие состояния |
| 94131 | Отсутствие реактивных снарядов |
| 94132 | Неисправность БМ |
| 65000 | СТЕПЕНЬ ПРОХОДИМОСТИ |
| [код любой] | [понятие, можно изменять, удалять] |
| 81000 | СПОСОБ УКРЫТИЯ БОЕВОЙ ТЕХНИКИ |
| 81200 | Укрыто |
| [код любой] | [понятие, можно изменять, удалять] |
| 81100 | Открыто |
| [код любой] | [понятие, можно изменять, удалять] |
| 81500 | СПОСОБ УКРЫТИЯ ЛИЧНОГО СОСТАВА |
| 120000 | ТЕХНИКА |
| 120100 | Артиллерийское вооружение и техника |
| 120110 | Боевые машины 300-мм реактивной системы залпового огня |
| 120111 | Боевая машина 9А52 |
| [код любой] | [понятие, можно изменять, удалять] |
| 120120 | Транспортно-заряжающие машины 300-мм реактивной системы залпового огня |
| 120121 | Транспортно-заряжающая машина 9Т234 |
| [код любой] | [понятие, можно изменять, удалять] |
| 120130 | Топопривязчики |
| 120131 | Топопривязчик ГАЗ-66Т |
| [код любой] | [понятие, можно изменять, удалять] |
| 120140 | Автомобильные краны |
| 120141 | Автомобильный кран 9Т31М |
Приложение Б
(рекомендуемое)
Схемы организации радио и проводной связи в АСУ 9К58Б
Рисунок Б.1 - Схемы организации связи (вариант) для основного режима
Рисунок Б.2 - Схемы организации связи (вариант) для аварийного режима при выходе из строя ПУ дивизиона
Рисунок Б.3 - Схемы организации связи (вариант) для аварийного режима при выходе из строя ПУ батареи
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
