де: 0.5 і 0.4 - площа підлоги на людину відповідно при дво- і триярусному розміщені ліжок, м2.
3. Визначають вмістимість сховища за об’ємом всіх приміщень в зоні герметизації
(Чол) (4.5)
де: h - висота приміщення, м;
1.5 - норма об’єму на людину, м3.
Порівнюючи дані вмістимості за площею Мs та за об’ємом Мv , визначають фактичну (розрахункову) вмістимість Мф . За фактичну вмістимість (кількість місць) приймається менше значення із цих двох величин.
4. Визначають показник, що характеризує вмістимість захисних споруд (коефіцієнт вмістимості)
(4.6)
де: N - чисельність виробничого персоналу, який підлягає укриттю (найбільша працююча зміна).
Якщо Км 1, захисна споруда забезпечує укриття працюючих у будь-яку зміну, якщо Км 1, кількості місць для розміщення людей недостатня і необхідно:
- вивчити можливість будівництва сховищ, які швидко зводяться (ШЗС);
-розшукати підвальні приміщення та інші заглиблені споруди ОГД, оцінити їх захисні властивості і можливість пристосування під захисні споруди.
4.2 Оцінка захисних властивостей сховища від можливого радіоактивного ураження
a) Визначають ступінь захисту виробничого персоналу, тобто коефіцієнт послаблення дози опромінення сховищем Кпосл . Він залежить від матеріалу перекриття, його товщини і умов розміщення сховища (вбудоване, чи таке що стоїть окремо) і знаходиться за формулою:
(4.7)
де: hi - товщина і-того захисного шару сховища;
Кр - коефіцієнт що враховує умови розміщення сховища (табл. 8);
d - товщина шару половинного послаблення і-того захисного шару, (табл. 9).
Порівнюють розрахунковий коефіцієнт послаблення із нормативними вимогами до сховищ.
Якщо
< 1000
то необхідно розглянути можливість підсилення його перекриття до необхідних норм .
4.3 Оцінка захисної споруди за життєзабезпеченням
До систем життєзабезпечення належать: повітропостачання, водопостачання, теплопостачання, каналізація, електропостачання і зв’язок. Під час оцінки систем забезпечення сховищ визначається можливість всіх систем забезпечити неперервне перебування людей в сховищах не менше двох діб. В даній роботі розглядається оцінка тільки повітропостачання - однієї з основних систем життєзабезпечення людей.
Норми (W норм) зовнішнього повітря, що подається в захисну споруду:
а) за режимом I - 8, 10, 11, 13 м3/год/людину - відповідно до 200 С (I кліматична зона), 20 - 250 С (II зона), 25 - 300 С (III зона), більше 300 С (IV зона).
б) за режимом II - 2 м3/год/людину і 5 м3/год/людину - що працює на пункті управління (ПУ).
В даний час промисловістю виготовляється фільтровентиляційні комплекси ФВК-I і ФВК-II.
У сховищах великої вмістимості, крім цих комплексів встановлюють електроручні вентилятори типу ЕРВ-72-2, ЕРВ-72-3 , які працюють тільки в режимі I.
Продуктивність (W заг) фільтровентиляційних комплексів ФВК-I і ФВК-II в режимі I - 1200 м3/год, в режимі II - 300 м3/год; ЕРВ-72-2 і ЕРВ-72-3 відповідно 900-1300 та 1300 –1800 м3/год. ( ФВК-II, крім цього, забезпечує роботу в режимі III.).
За режимом III регенерація повітря забезпечується регенеративною установкою типу РУ-150/6 з фільтрами ФГ-70(для 150 чол. регенерація можлива 6 годин).
Послідовність оцінки :
Визначають необхідну кількість людей, яких система може забезпечити чистим повітрям у режимі I і II ( окремо ! ):
(Чол) (4.8)
де: Wзаг - загальна кількість повітря, що подається системами повітропостачання, м3/год;
Wнорм - норми зовнішнього повітря, що подається в захисну споруду, м3/год/людину.
Визначають показник, що характеризує життєзабезпечення в режимі I і II(окремо ! ):
(4.9)
де: Мф - кількість людей, що підлягає укриттю, приймається фактична вмістимість сховища.
Якщо Кж 1, то система повітропостачання сховища забезпечує виробничий персонал чистим повітрям, якщо Кж 1, то кількість фільтровентиляційних комплексів недостатня для забезпечення чистим повітрям згідно з нормами, як у режимі I, так і у режимі II. Необхідно вжити заходів для збільшення кількості фільтровентиляційних комплексів до конкретної величини.
Для захисту персоналу від НХР передбачити обладнання для роботи системи повітропостачання в режимі повної ізоляції.
V. ГРАФІЧНИЙ ДОДАТОК
Зона можливого зараження хмарою НХР на картах і схемах обмежена колом, півколом або сектором, який має кутові розміри φ і радіус, рівний глибині зони хімічного зараження Гп (рис.5.1), чи ГЗХЗ (рис.5.3):
а) при швидкості вітру за прогнозом < 0.5 м/с зона зараження має вигляд кола:
- точка 0 відповідає джерелу зараження;
- φ=360;
- радіус кола рівний Гп .
б) при швидкості за прогнозом від 0.6 до 1 м/с зона має вигляд півкола:
- точка 0 відповідає джерелу зараження;
- φ=180;
- радіус півкола рівний Гп ;
- бісектриса кола співпадає з віссю сліду хмари і орієнтована за напрямом вітру.
в) при швидкості вітру за прогнозом > 1м/с зона має вигляд сектора:
- точка 0 відповідає джерелу зараження;
г) φ=90 при швидкості вітру за прогнозом від 1.1 до 2 м/с (рис. 5.1), і φ=45 при швидкості вітру за прогнозом > 2 м/с;
- радіус сектора рівний Гп ;
- бісектриса сектора співпадає з віссю сліду хмари і орієнтована за напрямом вітру.
Зона фактичного зараження, що має форму еліпса, включається у зону можливого зараження і орієнтована по азимуту вітру в даний момент часу (рис.5.2).
На топографічних картах і схемах зона можливого зараження має вигляд (рис. 5.3).
Рис. 5.1 Кутові розміри зони можливого зараження НХР
Рис. 5.2 Можливі напрями вітру (азимути)
Порядок нанесення зон зараження на карту або схему.
1. Визначають площу розливу НХР, а також радіус площі розливу:
(м2)
, (м) (5.1)
2.Знаючи площу зони фактичного зараження, яка має форму еліпса, визначають розміри цього еліпса ( S =πab, де π=3,14 , а=Гп/2 , b-мала піввісь). Довжина еліпса дорівнює величині Гп . Ширина еліпса B=2b=4Sф/πГп .
3.На координатах позначають центр аварії і наносять площу розливу Sр (суцільною лінією).
4. Біля кола роблять пояснюючий напис ( у чисельнику - вид НХР і її кількість, а у знаменнику - час, дата аварії).
5. Від центру аварії в орієнтованому напрямку вітру (визначення азимуту вітру показане на рис 5.2 ) проводять вісь прогнозованих зон зараження.
7. Знаючи довжину і максимальну ширину (Гп і В) еліпса зони фактичного зараження, будують його на карті або схемі (суцільною лінією) і заштриховують.
8. На отриманій карті або схемі роблять пояснюючі написи.
9. У верхній лівій частині карти чи схеми вказують метеоумови.
10. Уся побудова ведеться чорним кольором, а отримане графічне зображення обстановки замальовується жовтим кольором (рис.5.3).
11. Підприємство позначається на осі сліду.

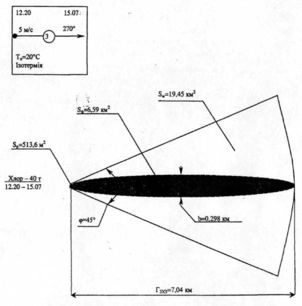

Рис. 5.3 Графічне зображення зони хімічного зараження НХР.
VІ. ЗАХОДИ ДЛЯ ЗАХИСТУ ПЕРСОНАЛУ ОГД
За результатами оцінки хімічної обстановки, яка виникла на ОГД в результаті аварії,враховуючи наявність колективних засобів захисту на підприємстві, розробляються заходи, направлені на захист персоналу. Вони повинні передбачати:
1. Дії чергового диспетчера.
2. Дії начальників служб ЦО на ОГД.
3. Проведення дегазації території, техніки, одягу, ЗІЗ і т.п.
ВИСНОВКИ ТА ПРОПОЗИЦІЇ
У висновках до розрахунково-графічної роботи необхідно:
Привести загальні показники оцінки хімічної обстановки, інженерного захисту, провести їх аналіз та запропонувати інженерні рішення.
ДОДАТОК
-
Форма завдання на розрахунково-графічну роботу (видається кожному студенту індивідуально з підписом викладача).
ЗАВДАННЯ №
на виконання розрахунково-графічної роботи з дисципліни “Цивільна оборона”
студенту___________________________ групи_________
Тема роботи: “Прогнозування і оцінка наслідків аварій на хімічно-небезпечних об`єктах та проведення захисних заходів”.
У результаті дії потужних стихійних сил природи відбулись ряд аварій і катастроф на промислових об’єктах регіону. А саме, з найбільших: аварія на ХНО із руйнуванням ємностей з НХР і ін. Ви працюєте на одному із підприємств, яке попадає у зону дії НХР. На об’єкті для захисту працюючих є сховища: окремо розміщені чи вбудовані.
А. Ситуація на ОГД характеризується такими параметрами:
| __________ |
| __________ |
| __________ |
| __________ |
| |
| __________ |
| __________ |
8. Ступінь вертикальної стійкості атмосфери | __________ |
9. Температура зовнішнього повітря (град) | __________ |
10. Забезпечення працюючих ЗІЗ | __________ |
Б. Характеристика інженерного захисту
Розміщення сховища | Вбудоване | Окремо розміщене |
Площа приміщень (м2): а) приміщення для укриття людей б) пункт управління в) медичний пункт г) тамбур-шлюз д) санітарні вузли е) для зберігання продуктів ж) для фільтровентиляційного обладнання | _______________ _______________ _______________ _______________ _______________ _______________ _______________ | _______________ _______________ _______________ _______________ _______________ _______________ _______________ |
Висота приміщення (м) | _______________ | _______________ |
Товщина матеріалу перекриття сховищ (см): а) бетон б) цегла в) кладка бутова г) ґрунт д) дерев`яні матеріали | _______________ _______________ _______________ _______________ _______________ | _______________ _______________ _______________ _______________ _______________ |
Тип фільтровентиляційного обладнання (шт.): а) ФВК-1 б) ФВК-2 в) ЕРВ-72-2 г) ЕРВ-72-3 | _______________ _______________ _______________ _______________ | _______________ _______________ _______________ _______________ |
Режим роботи системи повітро-постачання | _______________ | _______________ |
Необхідно:
Оцінити обстановку, яка склалася на об’єкті на час N = -------- год після аварії і прийняти необхідне рішення для захисту працюючих на ОГД.
Дата видачі завдання“_____” ______________ 200__р.
Термін виконання завдання
