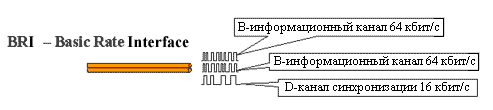

Рисунок 2.2 – Схема подключения ISDN BRI.

Информационный B-канал позволяет передавать любые данные абонентского оборудования. При наборе номера на ISDN - телефоне занимается один B-канал для разговора, а второй B-канал, может быть занят передачей данных со скоростью 64 Кбит/с через ISDN - модем. Для увеличения пропускной способности возможна организация передачи данных через два B-канала одновременно, этим самым, увеличивая общую пропускную способность до 128 Кбит/с. Канал сигнализации (D-канал) необходим для обмена служебной информацией с АТС (набор номера, входящий вызов и т.д.). В последнее время некоторые операторы связи организовывают средства передачи данных и по D-каналу (общая скорость обмена до 144 Кбит/с). Биты синхронизации символично выделены в отдельный канал пропускной способностью 16 Кбит/с, который не может быть использован для нужд абонента.

2.2.4.1 NTBA - Сетевое окончание

NTBA (Network Terminator for Basic Access) - это сетевое окончание для основного тип доступа, которое устанавливается в место телефонной розетки и не требует конфигурирования (рис.2.3). Именно на этом устройстве и лежат все функции взаимодействия абонентского оборудования и телефонной станцией.

Как видно из рисунка NTBA можно разделить на два функциональных модуля:

• DSL - модем (Digital Subscriber Line - цифровая абонентская линия).

• Модуль формирования шины S₀

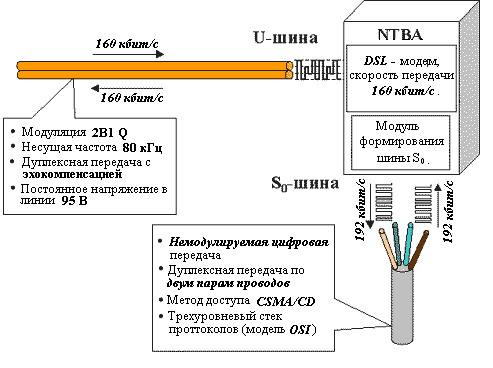

Рисунок 2.3 – Структурная схема NTBA.

DSL – модем организовывает цифровую абонентскую линию с пропускной способностью 160 Кбит/с на обычном 2-х жильном телефонном проводе. Именно такая пропускная способность необходима для доставки к абоненту ISDN BRI (2×64Кбит + 16Кбит+16Кбит).

Модуль формирования шины S₀ взаимодействует с абонентскими устройствами и организовывает контроль за захватом и освобождением B-каналов.

2.2.4.2 Шина S₀ - Абонентская проводка

Шина S₀ монтируется в помещении абонента по топологии "шина" и может иметь максимальную длину 1км, но чаще всего в монтаже нет необходимости, достаточно воспользоваться кабелем, идущим в комплекте с оборудованием.

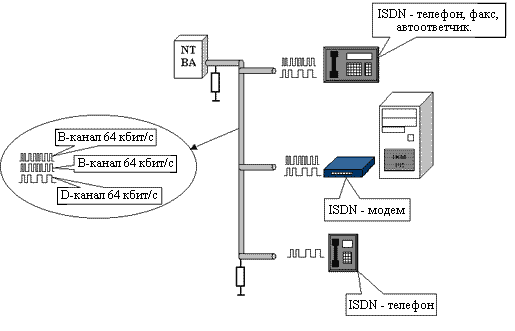

Рисунок 2.4 – Структурная схема шины S_0.

Важно заметить, что абонентская шина S₀ является собственностью абонента и не обслуживается местным оператором связи. Это обусловлено тем, что шина S₀ не требует дополнительных средств монтажа и конфигурирования.

Как видно из рисунка 2.4, управляющий D-канал на шине S₀ имеет больший объем (64Кбит/с) чем поступает со станции, это обусловлено необходимостью организации стека протоколов взаимодействия для 8 - равноправных устройств (максимальное количество устройств ISDN на одной шине S₀). Протокол построен на основе эталонной модели OSI, и включает в себя 3 уровня:

• 1 уровень (формат блоков физического уровня)

• 2 уровень (Процедура доступа к каналу связи, D-канал)

• 3 уровень (Процедуры организации соединения)

Стек протоколов обслуживает или предотвращает попытки неактивных устройств захватить для обмена B-канал. Весь стек протоколов описан в стандартах CCITT 1.430, CCITT Q.920, CCITT Q.930 и все оборудование ISDN производится в соответствии с ними. В связи с этим никаких проблем с несовместимостью и конфигурированием у абонента не возникнет[22].

2.2.5 Преимущества, стоимость и перспективы развития услуг ISDN

Свойства ISDN дают широкие преимущества, как операторам сети, так и конечным пользователям [13]. В отличие от других технологий ISDN предлагает преимущества, которые описаны в таблице 2.1.

Таблица 2.1 –Преимущества услуги ISDN.

Характеристика ISDN	Применимость/ Преимущества
Адаптированный доступ.	Доступы ISDN легко адаптируются для удовлетворения нужд различных абонентов - от индивидуальных пользователей до больших компаний. Это важно для компаний, имеющих филиалы разных размеров, поскольку доступ ISDN может расти в зависимости от изменений в нуждах связи этих филиалов.
Базовые стандарты.	Есть национальные и международные стандарты ISDN, поэтому разные поставщики поставляют совместимое оборудование и услуги.
Низкие цены.	ISDN предлагает тарифы, базирующиеся на продолжительности использования. В отличие от арендованных каналов абонент платит в зависимости от того, как долго используется соединение ISDN.
Высокие скорости.	ISDN предлагает более высокие скорости передачи, чем аналоговые сети. BRA обеспечивает до 128 кбит/с без сжатия. Новые алгоритмы сжатия постоянно вносят усовершенствования, так что сейчас скорости от 256 кбит/с до 1 Мбит/с становятся реальными. Еще более высокие скорости возможны при использовании PRA.
Гибкость.	ISDN обеспечивает ширину полосы, требуемую Заказчиком, простым добавлением В-каналов.
Высокое качество.	Цифровая передача речи и данных от абонента до абонента. Речь, данные, изображения и видео могут быть закодированы терминалом пользователя и переданы в цифровом виде, без ошибок, по полностью цифровой сети.
Развитая сигнализация.	Быстрая сигнализация по D-каналу гарантирует очень короткое время сигнализация установления соединения. Большое разнообразие информации, которой пользователь обменивается с сетью, значительно увеличивает качество услуг и делает возможным широкий спектр приложений. Более того, по каналу D могут передаваться данные.
Интегрированный доступ.	Пользователь имеет доступ к сетям доступ коммутации пакетов Х.25 и "Frame Relay" либо через канал В, либо через D-канал.

К числу важных факторов, позволяющих строить оптимистические прогнозы в отношении ISDN, следует также отнести простоту использования, дружественный и удобный интерфейс, эффективные средства управления, большое количество сервисных функций (до 230), высокое качество передачи информации и высокую гарантию ее сохранности при ее прохождении по каналам связи. Особо следует сказать о стоимости средств ISDN и услуг, предоставляемых данной технологией. Отсутствие единого стандарта является одной из основных причин несовместимости средств ISDN, изготавливаемых разными производителями. Отсюда, в частности, и весьма высокая стоимость ISDN на сегодняшний день. Однако в концепции ISDN изначально заложено, что стоимость средств и услуг цифровой передачи данных должна быть значительно ниже стоимостных показателей, принятых в аналоговой телефонии. В перспективе, когда ISDN станет явлением обыденным и повсеместным, а проблемы стандартизации будут наконец решены, цены на оборудование и ISDN-сервис, безусловно, станут доступными для самого широкого круга пользователей. Тем не менее, уже сегодня наметились позитивные сдвиги в отношении снижения цен на ISDN. Так, цены на оборудование для конечного пользователя в течение последних пяти лет снизились более чем на 50%. Что же касается стоимости сервиса, то она зависит, прежде всего, от интенсивности использования ISDN-сети, то есть времени реального использования каналов связи по минутам плюс расстояния до абонента, с которым устанавливается связь. Помимо этого с пользователей взимается плата за установку и ежемесячная абонентная плата за домашний телефон [23].

Узкополосная сеть с интеграцией услуг ISDN стала одной из первых попыток заменить аналоговую телефонную систему на цифровую для передачи и голоса, и данных. К сожалению, стандартизация заняла слишком много времени (а технологии развиваются очень быстро), так что, едва появившись, стандарты уже устарели. Кроме того, требования пользователей значительно выросли. Увы, но на сегодняшний день базовому интерфейсу обмена не хватает скорости для новых видов сервиса, например для видео по требованию или связи высокоскоростных локальных сетей. Однако ISDN - отнюдь не мертвая технология. Например, она нашла себе новое неожиданное применение - обеспечение доступа в Internet.

Но все-таки, на данный момент по Томску и томской области услугами ISDN пользуются 66 квартирных абонента и 433 предприятия.

2.3 Описание услуги ADSL

2.3.1 Технология ADSL

В последние годы рост объемов передачи информации привел к тому, что наблюдается дефицит пропускной способности каналов доступа к существующим сетям. Увеличение потоков информации, передаваемых по сети Интернет компаниями и частными пользователями, а также потребность в организации удаленного доступа к корпоративным сетям, породили потребность в создании недорогих технологий цифровой высокоскоростной передачи данных по самому «узкому» месту цифровой сети – абонентской телефонной линии. Если на корпоративных уровнях эта проблема частично решается (арендой высокоскоростных каналов передачи), то в квартирном секторе, и в секторе малого бизнеса эти проблемы существуют.

На сегодняшний день основным способом взаимодействия оконечных пользователей с частными сетями и сетями общего пользования является доступ с использованием телефонной линии и модемов, устройств, обеспечивающих передачу цифровой информации по абонентским аналоговым телефонным линиям. Скорость такой связи невелика, максимальная скорость может достигать 56 Кбит/с [11]. Этого пока хватает для доступа в Интернет, однако насыщение страниц графикой и видео, большие объемы электронной почты и документов в ближайшее время снова поставит вопрос о путях дальнейшего увеличения пропускной способности[29].

Наиболее перспективной в настоящее время является технология ADSL (Asymmetric Digital Subscriber Line – асимметричная цифровая абонентская линия). Этот стандарт, входит в целую группу технологий высокоскоростной передачи данных, под общим названием xDSL, где x - это буква характеризующая скорость канала, а DSL - уже известное нам сокращение Digital Subscriber Line - цифровая абонентская линия. Это новая модемная технология, превращающая стандартные абонентские телефонные аналоговые линии в линии высокоскоростного доступа. Технология ADSL позволяет передавать информацию к абоненту со скоростью до 8 Мбит/с. В обратном направлении используется скорость до 1,5 Мбит/с. Это связанно с тем, что весь современный спектр сетевых услуг предполагает весьма незначительную скорость передачи от абонента.

2.3.2 Краткая история развития

Впервые название DSL прозвучало в далеком 1989 году, именно тогда впервые возникла сама идея цифровых коммуникаций с использованием пары медных телефонных проводов вместо специализированных кабелей. Фантазия разработчиков этого стандарта явно хромает, поэтому названия технологий входящих в группу xDSL довольно однообразны, например HDSL (High data rate Digital Subscriber Line - высокоскоростная цифровая абонентская линия) или VDSL (Very high data rate Digital Subscriber Line - очень высокоскоростная цифровая абонентская линия). Все остальные технологии этой группы значительно быстрее ADSL, но при этом требуют использования специальных кабелей, в то время как ADSL может работать на обычной медной паре, которая повсеместно применяется при прокладке телефонных сетей.

Активная разработка и совершенствование технологий цифровых абонентских линий начались в 90-х годах прошлого века. В роли пионера DSL-движения выступила компания Bellcore (ныне Telcordia Technologies), которая запустила в работу первый стандарт семейства xDSL в телефонных сетях США. В середине 90-х годов семейство xDSL пополнилось асимметричными модификациями цифровой абонентской линии ADSL, которая была разработана для предоставления широкополосного доступа к сети Интернет как альтернатива дорогим подключениям типа E1, ISDN PRI, и с 1998 года технология ADSL пошла, что называется, в мир [26].

С тех пор она активно проникает на рынок высокоскоростных соединений. ADSL обеспечивает доступ в Интернет на скоростях, в десятки раз превышающих скорости обычных аналоговых модемов. Правда, внедрялась технология существенно медленнее тех оптимистичных прогнозов, которые высказывали ведущие аналитические агентства и исследующие рынок компании. По данным Dataquest, уже к концу 99-го года число xDSL-линий должно было достигнуть отметки в 6 миллионов. Это был весьма скромный прогноз, поскольку всего в мире насчитывалось около 800 миллионов телефонных пар - цифры несоизмеримые. Однако даже он не сбылся. На сегодняшний день среди всех провайдеров интернет-услуги связи посредством ADSL предоставляют лишь единицы. Тем не менее, постепенно зона охвата ADSL расширяется и экономичная цифровая технология медленно, но верно вступает на широкополосный рынок услуг [25].

ADSL является лишь одним представителем из целого семейства стандартов DSL, но только данная услуга имеет популярность на томском рынке телекоммуникаций. Условно ADSL подразделяют на три группы, включающие в себя ADSL/RADSL/ADSL G.lite/ADSL2, HDSL/SDSL/SHDSL и VDSL.

2.3.3 Основные принципы работы ADSL

Как работает ADSL? За счет, каких технологий ADSL позволяет превратить пару телефонных проводов в широкополосный канал передачи данных? Давайте попробуем разобраться в данном вопросе.

Для создания соединения ADSL требуются два ADSL модема - один у провайдера и еще один у конечного пользования. Между этими двумя модемами - обычный телефонный провод (рис.2.5). Скорость соединения может варьироваться в зависимости от длины "последней мили" - чем дальше от провайдера, тем меньше максимальна скорость пересылки данных.

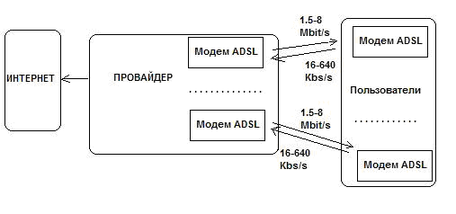

Рисунок 2.5 – Схема соединение ADSL.

Обмен данными между ADSL модемами идет на трех резко разнесенных между собой частотных модуляциях (рис.2.6).
