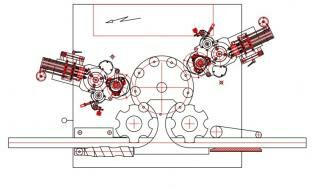

Рисунок 3.1 – Этикетировочное оборудование для наклейки бумажных этикеток жидким клеем

Технологические этапы этикетирования бутылок:

• подача этикеток;

• клеевой валик;

• сегментные переносчики этикеток;

• малый ротор этикетопереносчика;

• бутылка;

• этикетка.

Передача этикеток малым ротором этикетопереносчика:

- клеевой сегмент;

- этикетка;

- малый ротор с захватами;

- пальчиковый захват;

- кулачок включения;

- упорная планка.

Механизм передачи этикеток принимает намазанную клеем этикетку и передает ее клеевой стороной на бутылку. Малый ротор имеет несколько пальчиковых захватов, которые приводятся в действие механически при помощи кулачка. Этикетка снимается с клеевого сегмента, который синхронно проходит мимо малого ротора; несколько пальцев захвата прижимают в свободных от клея местах этикетку к упорной планке. Свободные от клея места образуются углублениями в клеевых сегментах.

Этикетка удерживается на резиновой губке этикетопереносчика и передается от нее на вращающуюся бутылку после того, как пальчиковые захваты ее отпускают. Для облегчения этого процесса губка этикетопереносчика может немного выдвигаться в сторону бутылки.

Устройство передачи этикеток (переносчик этикетки) - устройство клеевого этикетавтомата, предназначенное для переноса этикетки с клеевым слоем на грейферный барабан. В зависимости от типа этикетавтомата, этикетопереносчик (он же - клеевой сегмент) может быть обрезиненным и без слоя резины. Как правило, в паре "клеевой вал – устройство передачи этикеток" одна из деталей обрезинена. Касаясь радиальной поверхностью клеевого вала, устройство передачи этикеток покрывается тонким слоем клея, а проходя мимо магазина этикетки, снимает её и (с клеевым слоем) передает на грейферный барабан. На рисунке изображены устройство передачи этикетки и кольеретки.

Рисунок 3.2 – Устройство передачи этикетки и кольеретки

Процесс изготовления устройства передачи этикеток состоит из изготовления отливки детали и ее частичной обработки. Материал, из которого выполнен переносчик этикеток, - дюралюминий. Масса детали – 0,4 кг.

Дуралюмин (дюраль, дюралюминий, от названия немецкого города, где было начато промышленное производство сплава) - сплав алюминия (основа) с медью (Cu: 2,2-5,2%), магнием (Mg: 0,2-2,7%), марганцем (Mn: 0,2-1%). Подвергается закалке и старению, часто плакируется алюминием. Является конструкционным материалом для авиационного и транспортного машиностроения.

Литьем (или литейным производством) называют метод производства, при котором изготовляют фасонные заготовки деталей путем заливки расплавленного металла в заранее приготовленную литейную форму, полость которой имеет конфигурацию заготовки детали. После затвердевания и охлаждения металла в форме получают отливку-заготовку детали.

Основной задачей литейного производства является изготовление литейных сплавов отливок, имеющих разнообразную конфигурацию с максимальным приближением их формы и размеров к форме и размерам детали (при литье невозможно получить отливку, форма и размеры которой соответствует форме и размерам детали).

Инструментом литейного производства является литейная форма - приспособление образующее рабочую полость, при заливке которой расплавленным металлом и после охлаждения получают отливку.

По степени использования формы делят на:

• разовые;

• полупостоянные;

• постоянные.

Разовые формы служат для изготовления только одной отливки и изготовляют их из кварцевого песка, зерна которого соединены каким-либо связующим веществом.

Полупостоянные формы - это формы в которых получают несколько отливок (до 10-20), такие формы изготовляют из керамики.

Постоянные формы - формы, в которых получают от нескольких десятков до нескольких сотен тысяч отливок. Такие формы изготовляют обычно из чугуна или стали.

Различные по форме, размерам и точности отливки из различных сплавов невозможно наиболее экономично получить одним и тем же способом.

Экономически целесообразно изготовлять отливку с определенными качественными свойствами каким-либо одним или двумя способами. В настоящее время в производстве используют около 15 способов литья, а в производстве приборов применяют следующие способы литья:

• литье в песчаные формы ("землю");

• литье в ЖСС (жидкие самоотвердевающие смеси);

• литье в оболочковые формы;

• литье в кокиль (металлические защищенные формы);

• литье по выплавляемым моделям;

• литье под давлением;

• центробежное литье.

Технологический метод формообразования поверхностей заготовок точением характеризуется двумя движениями: вращательным движением заготовки (скорость резания) и поступательным движением режущего инструмента — резца (движение подачи). Движение подачи осуществляется параллельно оси вращения заготовки (продольная подача), перпендикулярно к оси вращения заготовки (поперечная подача), под углом к оси вращения заготовки (наклонная подача),

Разновидности точения: обтачивание — обработка наружных поверхностей; растачивание — обработка внутренних поверхностей; подрезание — обработка плоских (торцовых) поверхностей; резка — разделение заготовки на части или отрезка готовой детали от заготовки — пруткового проката.

На вертикальных полуавтоматах, автоматах и токарно-карусельных станках заготовки имеют вертикальную ось вращения, на токарных станках других типов — горизонтальную. На токарных станках выполняют черновую, получистовую и чистовую обработку поверхностей заготовок.

И так, в данном разделе представлено устройство передачи этикетки имеющего габариты: длинна - 143 мм, ширина - 90 мм, максимальная высота - 100 мм, масса детали 0,4 кг. Деталь выполнена из дюраля (алюминиево-медно-магниевый сплав), метод изготовления детали – отливка металла и частичная обработка.

Чертеж данного устройства представлен в графической части дипломного проекта.

2. ПУТИ ОПТИМИЗАЦИИ УСЛОВИЙ ТРУДА ЭКОНОМИЧЕСКИХ СЛУЖБ ПРЕДПРИЯТИЯ

4.1 Особенности труда экономических служб

Развитие и совершенствование компьютерной техники, ее неограниченные возможности позволили ей за несколько последних десятилетий занять прочное место, как в трудовой, так и в других сферах жизнедеятельности людей.

Количество пользователей компьютерами растет изо дня в день. Так и экономические службы предприятия не представляют свою работу без ПЭВМ.

В связи с этим важно иметь представление об опасностях и вредностях, с которыми сопряжена деятельность пользователей современных электронно-вычислительных машин, особенно персональных (ПЭВМ).

Негативное влияние на здоровье пользователей прежде всего выражается в повышенном зрительном напряжении, психологической перегрузке, длительном неизменном положении тела в процессе работы, а также в воздействии некоторых физических факторов (электромагнитные излучения, статическое электричество, ультрафиолетовое и рентгеновское излучения).

Все эти факторы могут явиться причиной заболевания органов зрения, сердечнососудистой системы, желудочно-кишечного тракта, кожных заболеваний, а также опухолей мозга и др. Симптомокомплекс психофизиологических реакций организма пользователей при длительной работе с ПЭВМ принято называть компьютерной болезнью, или синдромом стресса оператора дисплея. Согласно данным американских исследователей, примерно половина пользователей ПЭВМ жалуются на проявления этой болезни.

Рисунок 4.1 - Опасные и вредные факторы, воздействующие на пользователей ПЭВМ

Помещения, в которых для работы используются компьютеры (бухгалтерии, диспетчерские, учебные помещения: аудитории, учебные классы и т. д.), не должны граничить с помещениями, в которых уровни шума и вибрации превышают нормируемые значения (механические цехи, мастерские и т. д.). Звукоизоляция ограждающих конструкций помещений должна отвечать гигиеническим требованиям и обеспечивать нормируемые параметры шума в них.

Помещения должны обеспечиваться системами отопления, вентиляции или кондиционирования воздуха. Полимерные материалы, используемые для внутренней отделки интерьера, должны быть разрешены для применения органами Государственного санитарного надзора.

Освещение должно быть естественным и искусственным и соответствовать СНБ 2.04-05-98 . [24]. Первое осуществляется через светопроемы, ориентированные преимущественно на север и северо-восток. Искусственное — системой общего равномерного освещения. Если работа ведется преимущественно с документами, допускается применение системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенного для освещения зоны расположения документов). Оконные проемы должны быть оборудованы регулируемыми светозащитными устройствами (жалюзи, занавески, внешние козырьки и др.).

Поверхность пола в помещениях эксплуатации ВДТ, ЭВМ и ПЭВМ должна быть ровной, нескользкой, удобной для очистки и влажной уборки, обладать антистатическими свойствами.

В помещениях, где работа на компьютерах является основной, должны обеспечиваться оптимальные параметры микроклимата: температура воздуха от 22 до 24 С°; относительная влажность воздуха от 40 до 60%; скорость движения воздуха не более 0,1 м/с. Для повышения влажности следует применять увлажнители воздуха. Микроклимат должен соответствовать СанПиН 11-13 РБ 94. [25].

Влажная уборка должна производиться ежедневно.

Рисунок 4.2 - Рекомендуемое расположение рабочих мест с компьютером

4.2 Влияние факторов «рабочая поза» и «гиподинамия» на работоспособность

Рабочее место — это часть пространства, в котором пользователь компьютерной техники осуществляет трудовую деятельность, и проводит большую часть рабочего времени. Рабочее место, хорошо приспособленное к трудовой деятельности, правильно и целесообразно организованное, в отношении пространства, формы, размера обеспечивает ему удобное положение при работе – рабочую позу и высокую производительность труда при наименьшем физическом и психическом напряжении.

Главными элементами рабочего места экономиста являются письменный стол и кресло. Основным рабочим положением является положение сидя. Рабочее место для выполнения работ в положении сидя организуется в соответствии с ГОСТ 12.2.032-78.

Рабочий стул (кресло) должен быть подъемно-поворотным и регулируемым по высоте и углам наклона сиденья и спинки, а также по расстоянию спинки от переднего края сиденья. При этом регулировка каждого параметра должна быть независимой, легко осуществляемой и иметь надежную фиксацию. Поверхность сиденья, спинки и других элементов стула (кресла) должна быть полумягкой, с нескользящим, неэлектризующимся и воздухопроницаемым покрытием, обеспечивающим легкую очистку от загрязнений.

Экран видеомонитора должен находиться от глаз пользователя на оптимальном расстоянии 600-700 мм, но не ближе 500 мм с учетом размеров алфавитно-цифровых знаков и символов.

Высота рабочей поверхности стола должна регулироваться в пределах 680-800 мм; при отсутствии такой возможности высота рабочей поверхности стола должна составлять 725 мм.

Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, глубиной на уровне колен не менее 450 мм и на уровне вытянутых ног — не менее 650 мм. Рабочее место следует оборудовать подставкой для ног шириной не менее 300 мм, глубиной не менее 400 мм с регулировкой по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 градусов. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм.

Рабочая поза сидя вызывает минимальное утомление экономиста. Рациональная планировка рабочего места предусматривает четкий порядок и постоянство размещения предметов, средств труда и документации. То, что требуется для выполнения работ чаще, расположено в зоне легкой досягаемости рабочего пространства.

Рисунок 4.3 - Правильная позиция при работе с ПЭВМ
