На рис. 14 проиллюстрированы эти два механизма трансформации элементов ER-модели в объектную среду системы «1 С: Предприятие».

Рассмотрим их реализацию на следующих конкретных примерах.

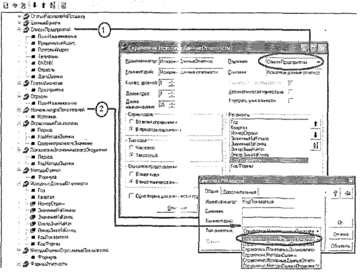

Рис.14 Формирование связи между сущностями и механизмы трансформации элементов ER-модели в объектную среду системы «1С:Предприятие».

В концептуальной модели анализа стоимости бизнеса связь между сущностью «объект анализа» и сущностью «исходные данные отчетности» отражает принадлежность исходных данных отчетности объекту анализа.

Для реализации связи между сущностью «объект анализа» и сущностью «исходные данные отчетности» использован первый механизм.

Сущностью «исходные данные отчетности», которой соответствует объект системы типа справочник с идентификатором «Исходные Данные Отчетности», установлена в качестве Справочника - подчиненный для справочника с идентификатором «Объекты Анализа», выражающего связываемую сущность «объекты анализа» (рис14, ветвь 1).

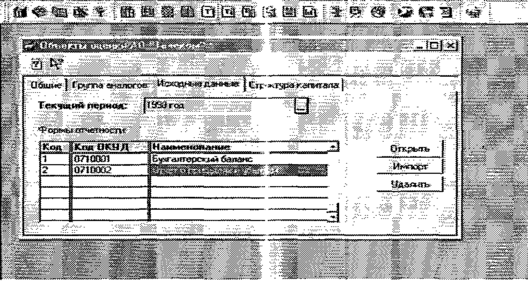

П ри такой организации связи между сущностями обеспечивается связь «один ко многим», т.е. одному элементу Справочника-владельца может принадлежать несколько элементов подчиненного справочника, что позволит для каждого объекта оценки определять несколько исходных данных отчетностей, необходимых для оценки стоимости бизнеса (рис. 15).

Рис. 15. Связь один ко многим Справочника-владельца «сущность «объект анализа») и подчиненного справочника («исходные данные отчетности»).

При создании логической структуры базы данных для решения главной проблемы - использования исходных данных объекта анализа, представленных в отчетности за разные периоды времени - предлагается воспользоваться таким понятием средства разработки конфигураций системы «1С:Предприятие», как периодические реквизиты (рис. 16).

Включение опции «Периодический» у реквизита справочника позволяет указать для реквизита справочника хранение истории изменений его значения. Этот реквизит обладает следующим свойством: в отличие от «обычных» (не периодических) реквизитов, система «1С:Предприятие» хранит значения такого реквизита по датам их изменения. При обращении к значению такого реквизита на некоторую дату выдается его значение на эту дату, либо, если таковое отсутствует, — на ближайшую предыдущую дату, на которую устанавливалось значение реквизита.

На рис. 16 проиллюстрирован механизм связи сущностей информационной модели, который состоит в том, что реквизитам справочника присваивается свойство «периодический».

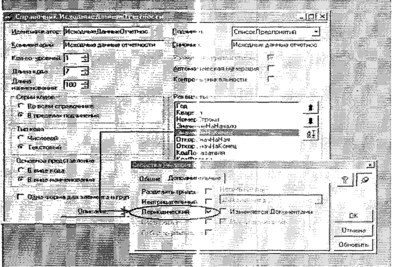

Рис. 16. Механизм определения периодических реквизитов справочника «Исходные Данные Отчетности» сущности ER-модели «исходные данные отчетности».

Этот механизм использован для связи сущности «исходные данные отчетности» с сущностью «источники данных по периодам».

Тем самым в объектной модели информационной базы системы «1С:Предприятие» обеспечивается ввод и хранение исходных данных отчетности объекта анализа за различные периоды - сущность «источники данных по периодам».

Учитывая необходимость полноты информации для проведения анализа бизнеса и результаты проведенного анализа существующих инструментальных средств, представляется важным расширение информационной базы средств финансового анализа, за счет данных различных форм финансовой отчетности.

При построении информационной модели на базе системы «1С:Предприятие», реализована функциональная возможность автоматизированного ввода данных (импорт) любых форм отчетности с использованием объекта метаданных типа «Обработка» с идентификатором «Импорт Исходных Данных» (рис. 17).

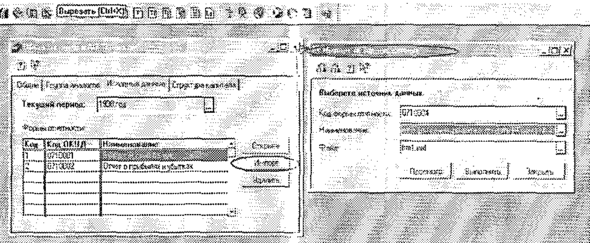

Рис. 17. Использование объекта метаданных типа «Обработка» с идентификатором «Импорт Исходных Данных» для реализации автоматизированного ввода данных (импорт) любых форм отчетности.

Этот объект представляет собой алгоритм обработки информации на встроенном языке системы «1С: Предприятие». К алгоритму обязательно прикрепляется диалог для организации ввода параметров, влияющих на ход выполнения алгоритма, что обеспечивает ввод любых форм отчетностей, любого объема.

В связи с тем, что показатели объекта анализа - сущность «номенклатура показателей объекта анализа» и сущность «исходные данные отчетности» могут находиться в разных формах и строках отчетности за различные периоды для реализации связи между сущностями «номенклатура показателей объекта анализа» и «источники данных по периодам», то для реализации использованы соответствующие механизмы трансформации, описанные выше.

Для определения местонахождения показателя объекта анализа в исходных данных отчетности за текущий период использован механизм связывания объектов через типы. Сущность: «Исходные данные отчетности», которой соответствует объект программы типа справочник с идентификатором «Исходные Данные Отчетности» и сущность «Номенклатура показателей объекта анализа», соответствующая объекту метаданных типа «Справочник» с идентификатором «Номенклатура Показателей» являются связываемыми.

Атрибуты сущностей представлены в данных справочниках в качестве объектов метаданных типа «Реквизит справочника».

В состав справочника с идентификатором «Исходные Данные Отчетности» входит реквизит с идентификатором «Код Показателя», для которого в окне «Свойства реквизита», устанавливается тип «Справочник. Номенклатура Показателей». Тем самым в объектной модели информационной базы системы «1С:Предприятие» обеспечивается связь между сущностями «Номенклатура показателей» и «Исходные данные отчетности» как «один ко многим».

Для реализации связи между сущностями «номенклатура показателей объекта анализа» и «источники данных по периодам», которая определяет принадлежность конкретного показателя к отчетности различных периодов и соответствующего им номера строк отчетности, использовано свойство реквизитов «периодический» (рис. 18).

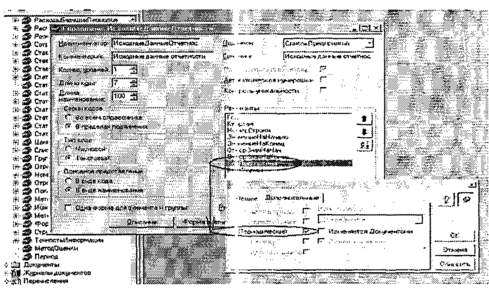

Рис. 18. Использование свойства реквизитов «периодический» для реализации связи между сущностями «номенклатура показателей объекта анализа» и «источники данных по периодам».

Здесь реквизит объекта «Справочник. Исходные Данные Отчетности» «Код Показателя» имеет свойство «периодический».

Таким образом, при запросе в информационную базу по показателю объекта анализа может быть определено местонахождение и значение показателей объекта за различные периоды и, если изменялись формы отчетности, в различных формах отчетности.

Пример такого запроса проиллюстрирован на рис.19. Для наглядности отображения запрашиваемых данных в системе «1С:Предприятие» предусмотрен объект типа «Отчет». Язык запросов «1С:Предприятие» позволяет на основании данных объектов конфигурации создавать временные массивы данных с различной группировкой. Для подготовки выходных данных используется объект типа «Таблица».

Таким образом, реализованная связь между сущностями «исходные данные отчетности», «источники данных по периодам» и «номенклатура показателей объекта анализа» позволяет отразить все источники, где содержится тот или иной показатель, и определить его местонахождение в различных источниках за различные периоды времени.

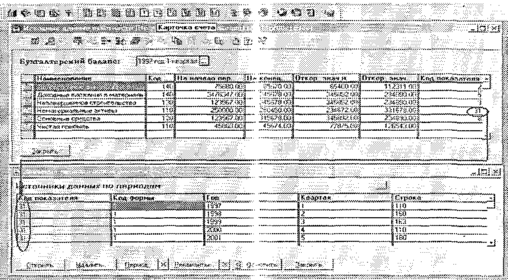

Рис. 19. Пример запроса в информационную базу, реализованную по показателю объекта анализа.

В данном примере запрос обращен к сущности «номенклатура показателей объекта анализа», которая представляет собой совокупность элементов справочника «Номенклатура Показателей» с реквизитами «код показателя» и «наименование показателя». Связь между сущностями «номенклатура показателей объекта оценки» и «источники данных по периодам», как уже было сказано, позволяет отразить все источники, где содержится данный показатель, и определить местонахождение показателей в различных источниках. Поэтому при запросе показателя отражаются формы и номера строк отчетности, в которых содержится данный показатель по периодам. Далее, посредством связи сущности «исходные данные отчетности» обращаемся непосредственно к значениям данного показателя в соответствующих периодах.

Д ля реализации связи сущностей «метод анализа» и «номенклатура показателей объекта анализа» использована связь «использование показателей объекта анализа», которая соответствует объекту типа «справочник» с идентификатором «Использование Показателей» (рис. 20). Для последнего в информационной модели определен справочник-владелец с идентификатором «Метод Анализа», отражающий сущность «метод анализа» и в состав реквизитов введен реквизит с идентификатором «Показатель» типа «Справочник Номенклатура Показателей», соответствующий сущности «номенклатура показателей объекта анализа». Тем самым реализованная связь между двумя сущностями посредством справочника-связи «использование показателей» позволяет для каждого метода анализа определять необходимые показатели для расчетов с учетом того, что для разных методов могут использоваться одинаковые показатели.

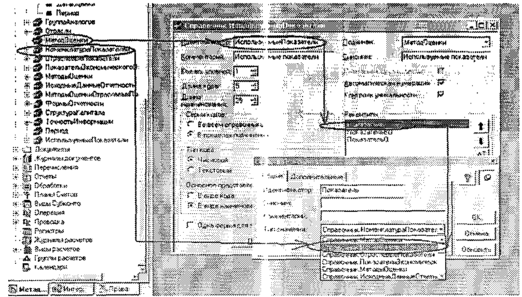

Рис. 20. Связь «использование показателей объекта анализа» для сущностей «метод анализа» и «номенклатура показателей объекта анализа».

Различные способы связи объектов типа «Справочник», представляющие некоторые сущности концептуальной модели, позволяют организовать циклические рекурсивные ссылки объектов на самих себя, что эффективно использовано в реализации связи между сущностями «объект анализа» и «группа аналогов» (рис. 21).

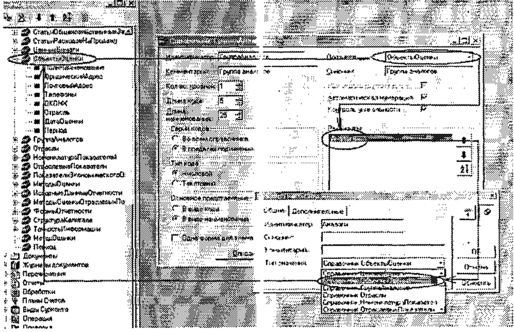

Рис. 21. Способы связи объектов типа «Справочник», для организации циклических рекурсивных ссылок объектов на самих себя.

Сущность «группа аналогов», которой соответствует объект программы типа справочник с идентификатором «Группа Аналогов», является Справочником-владельцем, для справочника с идентификатором «Объекты Анализа», выражающим связываемую сущность «объекты анализа». В состав справочника «Группа Аналогов» входит реквизит с идентификатором «Аналоги», для которого в окне «Свойства реквизита» устанавливается тип «Справочник. Объекты Анализа».

При построении информационной модели с использованием объекта типа «Справочник», представляющей собой множество экземпляров реальных или абстрактных объектов (людей, событий, состояний, идей, предметов и т.п.), обладающих общими атрибутами или характеристиками, использовано понятие «многоуровневые справочники» (рис.22).

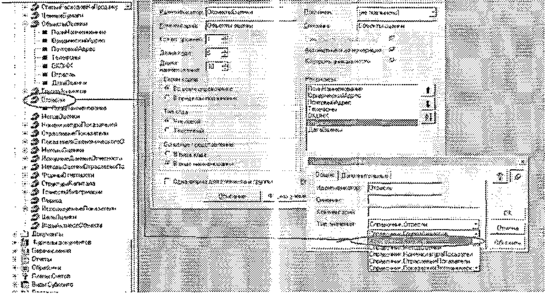

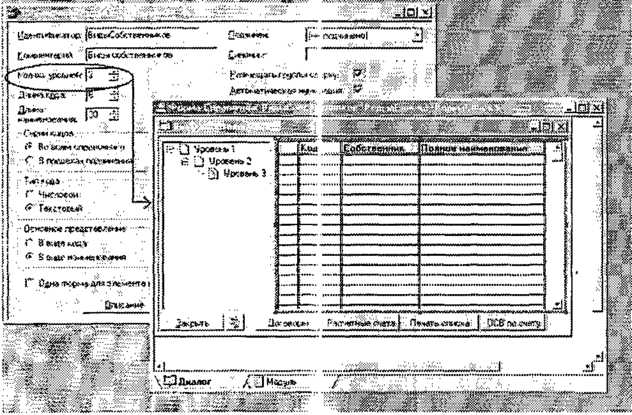

Р ис. 22. Использование многоуровневых справочников для идентификации сущностей в среде «1С: Предприятие».

Использование многоуровневых справочников позволяет организовать ввод информации с нужной степенью детализации, что, например, эффективно использовать при реализации части концептуальной модели, которая относится к определению видов собственников сущность «классификатор видов собственников» в части организации справочника - сущности «классификатор видов собственников». Использование многоуровневых справочников позволяет проанализировать также отдельные виды активов, где нужна информация не по бизнесу в целом, а по активам в частности.

Отметим, что для построения предложенной ER - модели системы анализа стоимости бизнеса использованы n-арные связи между сущностями. Приведем конкретный пример реализации n-арных связей при построении концептуальной модели анализа бизнеса в объектной среде системы «1С:Предприятие» (рис. 23).

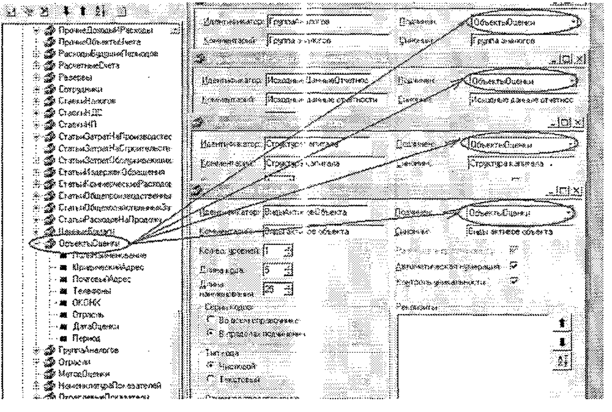

Рис. 23. Пример реализации n-арных связей при построении КМ анализа бизнеса в объектной среде системы «1С:Предприятие».

Для организации n-арной связи сущностей, определенных в системе «1С:Предприятие» как объекты типа «справочник», использован механизм подчиненных справочников, что позволяет связать несколько справочников с различной структурой с одним справочником - владельцем. Сущностям-справочникам: «группа аналогов», «структура капитала», «исходные данные отчетности», «цель анализа», «виды активов объекта» определен один справочник-владелец «Объект анализа». Тем самым обеспечивается возможность отразить все особенности исследуемого объекта анализа и построить детальную финансовую модель предприятия.

Рассмотрим эффективность использования методов связи сущностей, описанных выше, на примере реализации части концептуальной модели, которая относится к определению состава показателей отрасли для объекта анализа. Для определения отраслевой принадлежности объекта анализа и соответственно состава показателей по отрасли использованы два механизма связывания сущностей: «объект анализа», «отрасль» и «показатель внешнего окружения отрасли», представленных в информационной модели как справочники с одноименными идентификаторами.
