Сопоставим полученные результаты расчетных мощностей завода с процентной шкалой суточного графика электрических нагрузок и данные сведем в табл. 3.
При составлении таблицы учтем нагрузки для рабочего и выходного дней. Также учтем тот факт, что насосная работает круглосуточно в любой день (её мощность 2694 кВт). В темное время суток осуществляется освещение территории завода (мощность осветительной нагрузки 286,88 кВт). В выходной день работают в основном именно эти нагрузки. Их сумма составляет 2980,88 кВт. Работа освещения территории завода осуществляется с 20 00 вечера до 7 00 утра.
По данным табл. 3 построим суточный график нагрузки .
Таблица 3. Суточный график нагрузок в именованных единицах
| t, ч | % | Si, кВА | Qраб, % | Qраб, кВар | Sраб, кВА | Рвых, % | Рвых, кВт |
| 1 | 93 | 29202,4 | 100 | 6251,31 | 21755,2 | 14 | 2980,88 |
| 2 | 93 | 29202,4 | 95 | 5939,2 | 19671,9 | 14 | 2980,88 |
| 3 | 96 | 30144,4 | 98 | 6095,3 | 21710,9 | 14 | 2980,88 |
| 4 | 96 | 30144,4 | 88 | 5470,2 | 16557,9 | 14 | 2980,88 |
| 5 | 96 | 30144,4 | 90 | 5628,2 | 11841,9 | 14 | 2980,88 |
| 6 | 90 | 28260,4 | 90 | 5628,2 | 11841,9 | 14 | 2980,88 |
| 7 | 85 | 26690,3 | 82 | 5157,1 | 15471,2 | 14 | 2980,88 |
| 8 | 80 | 25120,3 | 85 | 5314,1 | 16179,02 | 12 | 2694 |
| 9 | 79 | 24806,3 | 88 | 5470,2 | 17050,5 | 12 | 2694 |
| 10 | 75 | 23550,3 | 80 | 5001,1 | 15419,9 | 12 | 2694 |
| 11 | 77 | 24178,3 | 82 | 5157,1 | 15963,4 | 12 | 2694 |
| 12 | 80 | 25120,3 | 80 | 5001,1 | 14438,4 | 12 | 2694 |
| 13 | 82 | 25748,3 | 75 | 4688,9 | 13352,9 | 12 | 2694 |
| 14 | 85 | 26690,3 | 73 | 4583,9 | 12343,6 | 12 | 2694 |
| 15 | 88 | 27632,4 | 80 | 5001,1 | 15419,9 | 12 | 2694 |
| 16 | 90 | 28260,4 | 84 | 5314,1 | 16506,98 | 12 | 2694 |
| 17 | 92 | 28888,4 | 90 | 5628,2 | 17101,9 | 12 | 2694 |
| 18 | 90 | 28260,4 | 85 | 5314,1 | 16506,98 | 12 | 2694 |
| 19 | 96 | 30144,4 | 83 | 5209,1 | 16144,8 | 12 | 2694 |
| 20 | 100 | 31400,4 | 82 | 5157,1 | 15510,6 | 12 | 2694 |
| 21 | 100 | 31400,4 | 80 | 5001,1 | 13465,7 | 14 | 2980,88 |
| 22 | 98 | 30772,4 | 70 | 4375,9 | 13904,1 | 14 | 2980,88 |
| 23 | 95 | 29830,4 | 78 | 4845,1 | 15041,3 | 14 | 2980,88 |
| 24 | 93 | 29202,4 | 90 | 5628,2 | 21584,4 | 14 | 2980,88 |
Рисунок - Суточный график электрических нагрузок
На рис. 4 приведен суточный график электрических нагрузок рабочего и выходного дней зимнего периода. Летний график строится и выглядит аналогично зимнему.
Для построения годового графика электрических нагрузок используется суточный график.
Рассчитаем число часов использования максимальной нагрузки Тmax.
Суточный расход активной энергии рабочего дня зимой.
кВтч
Суточный расход активной энергии рабочего дня летом.
кВтч
Годовой расход активной энергии.
ч.
ч.
кВтч
Определим число часов использования максимальной нагрузки.
ч.

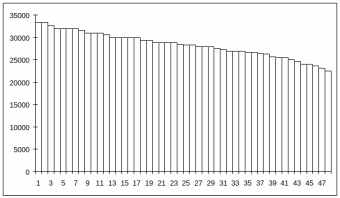

Рисунок – Годовой график электрических нагрузок.
5. Определения центра электрических нагрузок
Для построения рациональной СЭС промышленного предприятия важное значение имеет правильное размещение трансформаторных подстанций всех мощностей, напряжения, тока должны быть максимально приближены к центрам подключенных к ним нагрузок (ЦЭН). Это обеспечивает наилучшие технико-экономические показатели СЭС по расходу электроэнергии и дефицитных проводниковых материалов, т.е. минимум приведенных затрат. При проектировании СЭС разрабатывается генеральный план объекта, на который наносятся все производственные цеха, расположенные на территории предприятия. На генеральном плане указываются расчетные мощности цехов и всего предприятия. Для того чтобы найти наиболее выгодный вариант расположения понижающих подстанций и источников питания, составляют картограмму нагрузок.
Картограмма представляет собой размещенные на генеральном плане предприятия или плане цеха окружности, площади которых пропорциональны расчетным нагрузкам соответствующих цехов. Площадь сектора пропорциональна осветительной нагрузке цеха и определяется по выражению:
,
где m – масштабный коэффициент.
Угол характеризующий долю осветительной нагрузки, относительно расчетной нагрузки цеха определяется по выражению:
Координаты ЦЭН находятся по:
;
;
Результаты расчетов сведены в табл. 4.
По данным этой таблицы построим картограмму электрических нагрузок.
Таблица 4. Данные расчета картограммы электрических нагрузок.
| №цеха | Uн, кВ | Рм, кВт | Ро, кВт | Хi. Мм | Yi, мм | r i, мм | α, град | Рм Хi | Рм Yi |
| 1 | 0,4 | 106,845 | 3,44415 | 145 | 83 | 5,8318 | 11,6 | 15492,6 | 8868,17 |
| 2 | 761,941 | 100,197 | 80 | 16 | 15,573 | 47,34 | 60955,3 | 12191,1 | |
| 3 | 959,493 | 2,43673 | 140 | 45 | 17,476 | 0,914 | 134329 | 43177,2 | |
| 4 | 5083,1 | 22,6007 | 53 | 36 | 40,224 | 1,601 | 269404 | 182992 | |
| 5 | 1850,94 | 5,81164 | 130 | 74 | 24,273 | 1,13 | 240622 | 136969 | |
| 6 | 660,938 | 2,59843 | 120 | 59 | 14,505 | 1,415 | 79312,6 | 38995,4 | |
| 7 | 679,414 | 9,25963 | 117 | 46 | 14,706 | 4,906 | 79491,4 | 31253 | |
| 8 | 251,533 | 5,415 | 117 | 36 | 8,9479 | 7,75 | 29429,3 | 9055,18 | |
| 9 | 472,487 | 17,4751 | 116 | 26 | 12,264 | 13,31 | 54808,5 | 12284,7 | |
| 10 | 1080,27 | 5,69581 | 86 | 79 | 18,543 | 1,898 | 92903,3 | 85341,4 | |
| 11 | 609,486 | 7,61238 | 90 | 36 | 13,929 | 4,496 | 54853,7 | 21941,5 | |
| 12 | 796,187 | 3,88967 | 82 | 74 | 15,92 | 1,759 | 65287,4 | 58917,9 | |
| 13 | 986,089 | 2,92428 | 64 | 83 | 17,717 | 1,068 | 63109,7 | 81845,4 | |
| 14 | 729,397 | 4,16684 | 71 | 56 | 15,237 | 2,057 | 51787,2 | 40846,2 | |
| 15 | 266,811 | 5,68584 | 75 | 47 | 9,2157 | 7,672 | 20010,8 | 12540,1 | |
| 16 | 411,806 | 2,84292 | 74 | 24 | 11,449 | 2,485 | 30473,6 | 9883,34 | |
| 17 | 168,285 | 2,89477 | 54 | 45 | 7,3189 | 6,193 | 9087,4 | 7572,83 | |
| 18 | 255,769 | 4,14732 | 143 | 36 | 9,023 | 5,837 | 36575 | 9207,69 | |
| 19 | 464,761 | 4,83289 | 60 | 25 | 12,163 | 3,743 | 27885,7 | 11619 | |
| 20 | 183,386 | 5,54369 | 41 | 51 | 7,6403 | 10,88 | 7518,84 | 9352,71 | |
| 21 | 834,607 | 4,60292 | 21 | 59 | 16,299 | 1,985 | 17526,8 | 49241,8 | |
| 22 | 229 | 1,41948 | 36 | 22 | 8,5377 | 2,231 | 8244,01 | 5038,01 | |
| 23 | 160,804 | 6,90408 | 30 | 78 | 7,1544 | 15,46 | 4824,13 | 12542,7 | |
| 24 | 1235,38 | 5,26338 | 8 | 64 | 19,83 | 1,534 | 9883,02 | 79064,2 | |
| 25 | 393,628 | 13,0686 | 10 | 54 | 11,194 | 11,95 | 3936,28 | 21255,9 | |
| 26 | 499,549 | 12,0824 | 19 | 35 | 12,61 | 8,707 | 9491,43 | 17484,2 |
