Построим графики нагрузки в зимний период для трансформатора Т1 (S1=1,6 МВА) и Т2 (S2=1,6 МВА). Для этого из таблицы 1 приложения строим графики нагрузок для стороны 10 кВ (рис.1.1.).

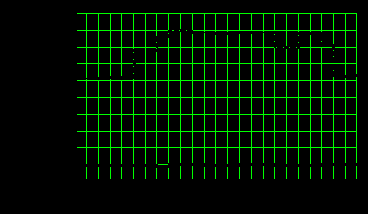

Рис.1.1. Графики нагрузки трансформатора Т1 и Т2 в зимний режимный день для стороны 10 кВ.

И из таблицы 2 приложения строим графики нагрузок для стороны 35 кВ в зимний режимный день (рис.1.2.).

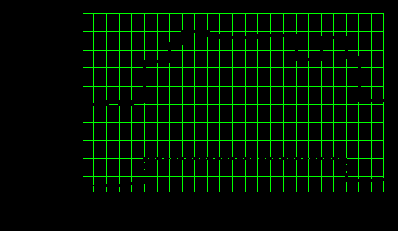

Рис.1.2. График нагрузки трансформаторов Т1 и Т2 в зимний режимный день для стороны 35 кВ.

Для летнего режимного дня графики строятся аналогично, поэтому сразу приведем график суммарной (существующей ) нагрузки первого и второго трансформатора для зимнего и летнего режимного дней (рис.1.3.).

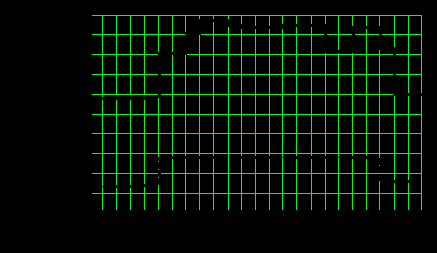

Рис.1.3. График существующей нагрузки подстанции за зимний и летний период на стороне 35 кВ.

Из графика существующей нагрузки можно сделать вывод, что два трансформатора мощностью 1,6 МВА, установленных на подстанции, обеспечивают необходимый уровень электроснабжения.

Перспектива нагрузки в системе по “Костромаэнерго”, составляет 2% в год.

Строим график перспективной нагрузки за летний и зимний периоды (рис1.4.) Эти данные получены с учетом 10% увеличения фактической нагрузки в перспективе ее роста за пять лет.

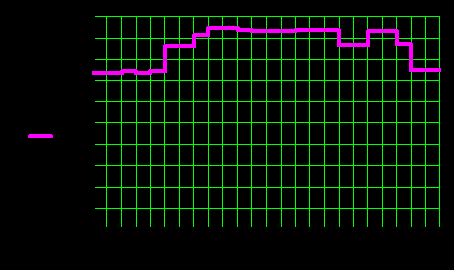

Рис.1.4. График перспективной ( ) нагрузки подстанции в летний и зимний период.

Из графика нагрузки по значениям перспективной нагрузки можно сделать вывод, что два трансформатора мощностью 1,6 МВА способны обеспечить потребителя необходимым уровнем электроснабжения. Из графика нагрузки суммарной мощности трансформаторов в зимний период можно сделать следующий вывод: установленные на подстанции трансформаторы большей мощности, чем необходимо (суммарная мощность трансформаторов равна 3,2 МВА, а наибольшая мощность нагрузки 0,16 МВА). На основании этого заключения принимаем решение о замене трансформаторов на подстанции “ Роджественское ” на менее мощные. Из [11] выбираем трансформатор для класса напряжения 35 кВ. Для этого класса напряжения наименьший трансформатор 0,56 МВА. Мощность этого трансформатора также выше, чем необходимо, но так как на класс напряжения 35 кВ трансформаторов с меньшей мощностью нет, а вопроса перевода сетей подстанции на пониженное напряжение (10 кВ) техническое задание на проектирование не предусматривает, то намечаем к установке трехобмоточные трансформаторы марки ТМ 560/35: Sн.тр = 560 кВА

Uв = 35 кВ Uн = 10 кВ

Uк % в-н = 6,5

Pхх = 3,35 кВт Pкз =9,4 кВт

Необходимость установки на подстанции двух трансформаторов продиктована ПУЭ из-за наличия потребителей 1 категории [9].

Так как максимальное значение нагрузка достигает в зимний период, то дальнейшие расчеты и обоснования будем производить относительно значения перспективной нагрузки в зимний период.

4. ТЕХНИКО-ЭКОНОМИЧЕСКОЕ СРАВНЕНИЕ ВАРИАНТОВ ТРАНСФОРМАТОРОВ

В данном разделе выполняется сравнение вариантов на основе технических и технико-экономических показателей. Рассматриваем два варианта выбора трансформаторов: существующий и проектный.

Существующий вариант представлен установленными на подстанции в настоящее время двумя двухобмоточными трансформаторами ТМН – 1600/35, мощностью 1600 кВА.

Uв = 35 кВ;

Uн = 10 Кв;

Pхх = 2,9кВт;

Pкз =16,5 кВт.

Проектный вариант представлен установкой, в связи с уменьшением роста нагрузки, на подстанции двух двухобмоточных трансформаторов ТМ – 560/35 мощностью 560 кВА

Uв = 35 кВ;

Uн = 10 кВ;

Pхх = 3,35кВт;

Pкз =9,4 кВт.

4.1 Проверка трансформаторов на систематическую и аварийную перегрузку

Техническое сравнение вариантов производим на основе сопоставления сравниваемых вариантов по графику перспективного роста нагрузки представленного на рисунке 1.4.

Проверка на систематическую перегрузку производится следующим образом: на заданном графике нагрузки наносится прямая, соответствующая номинальной мощности подстанции. Верхняя часть графика, отсекаемая указанной прямой, является зоной перегрузки. Если график нагрузки расположен ниже прямой, то систематическая перегрузка отсутствует [12].

При параллельно работающих трансформаторах (в нормальном режиме работы), в перспективной нагрузке мощность подстанции составляет 1,12 МВА при существующем варианте (мощность одного трансформатора 1,6 МВА). Максимальное значение перспективной нагрузки (рис.1.4.) составляет 1,915 МВА. Таким образом, силовые трансформаторы не перегружаются при существующем варианте (S=1,6МВА). Так как график нагрузки целиком расположен ниже номинальной мощности трансформаторов, то систематическая перегрузка отсутствует, а следовательно нет необходимости в проверке трансформаторов на этот режим работы.

При замене на подстанции трансформаторов на мощность 0,56 МВА мощность всей подстанции составит 1,12 МВА. Максимальное значение перспективной нагрузки (рис.1.4.) составляет 0,16 МВА. Таким образом, силовые трансформаторы не перегружаются и при трансформаторах с мощностью 0,56 МВА. Так как график нагрузки целиком расположен ниже номинальной мощности трансформаторов, то систематическая перегрузка отсутствует, следовательно нет необходимости в проверке трансформаторов на этот режим работы.

Рассмотрим работу трансформаторов в аварийном режиме.

Проверка трансформаторов на аварийную перегрузку производится следующим образом: на заданном графике нагрузки наносится прямая, соответствующая номинальной мощности трансформатора. Верхняя часть графика, отсекаемая этой прямой, является зоной перегрузки трансформатора. Если график нагрузки расположен ниже, то аварийная перегрузка отсутствует [12].

Из графика нагрузки, представленного на рисунке 1.4., максимальное значение нагрузки составляет 0,16 МВА. При мощности трансформатора 1,6 МВА график нагрузки целиком расположен ниже номинальной мощности трансформатора, следовательно аварийная перегрузка отсутствует, нет необходимости в проверке трансформатора на этот режим.

При мощности трансформатора 0,56 МВА график нагрузки так же целиком расположен ниже номинальной мощности трансформатора, следовательно аварийная перегрузка отсутствует и нет необходимости в проверке трансформатора на этот режим.

4.2 Выбор трансформаторов на основе технико- экономического сравнения вариантов

Экономическим критерием по которому определяют наилучший вариант является минимум расчетных затрат.

руб. (4.1)

где: Pн = 0.12 , нормативный коэффициент эффективности капитальных вложений [5];

К - суммарные капитальные вложения, руб.;

И - ежегодные эксплуатационные издержки, руб.;

У - стоимость недоотпущеной энергии, руб.;

К=a*K_зав, (4.2)

где: K_зав - заводская стоимость трансформатора, руб.;

а = 1.7 - коэффициент для пересчета от заводской стоимости к расчетной стоимости трансформатора [5];

(4.3)

где:

а = 8.8% - отчисления на амортизацию, техническое обслуживание и ремонт [5];

И_пот - стоимость ежегодно потерянной электроэнергии трансформаторов, руб;

И_пот = С_ст*DЭ_ст + С_м *DЭ_м; (4.4)

где: С_ст - стоимость потерь электроэнергии в магнитопроводе, 0.01руб/кВт*ч [5];

С_м-стоимость потерь электроэнергии в обмотках трансформатора, 0.012 руб/кВт*ч [5]

DЭ_ст - количество потерянной электроэнергии в магнитопроводе, кВт;

DЭ_м - количество потерянной электроэнергии в обмотках трансформатора, кВт.

DЭ_ст = 8760*n*DР_х.х, (4.5)

где: n- количество параллельно работающих трансформаторов;

DР_х.х - потери в трансформаторе при холостом ходе, кВт,

(4.6)

где: Pк - потери в трансформаторе при коротком замыкании, кВт;

Si-мощность нагрузки на каждой ступени, МВА (см. рис.1.5.);

Sн - номинальная мощность трансформатора, МВА;

ti - время данного участка , ч (рис.1.5.) .

У = Э_нед*У₀ , (4.7)

где: Э_нед- количество недоотпущенной электроэнергии, кВт*ч;

У₀- стоимость одного кВА*ч недоотпущенной электроэнергии, руб/кВА*ч.

Количество недоотпущенной электроэнергии определяем по формуле.

, (4.8)

где: Fэ - количество недоотпущенной энергии за сутки при отключении одного трансформатора, кВт;

- параметр потока отказов , 1/год;

Тв - среднее время восстановления после отказа, ч.

Количество недоотпущенной за сутки энергии определяем по формуле.

F_Э = cosf*(S_i-S_пер.), (4.9)

где: cosf - коэффициент мощности.

После окончания всех расчетов, проводим сравнение двух вариантов по формуле:

(4.10)

если ДЗ>5% , то принимаем вариант с минимальными расчетными затратами;

если ДЗ<5% , то варианты равноэкономичные.

3.2.1 Расчёт исходного варианта с трансформаторами S_ном= 10 МВА.

Количество потерянной электроэнергии в обмотке высшего напряжения трансформатора по (4.6).

_{ДЭм110 = 0.5*365*0,076*37,92 / 102 = 190,9 МВт*ч}

Количество потерянной электроэнергии в магнитопроводе по (4.5).

_{ДЭст = 8760*2*0,023 = 402,9 МВт*ч}

Стоимость ежегодно потерянной электроэнергии трансформаторов по (4.4).

Ипот = 0.01*402,9+0.012*190,9 = 6,319 тыс.руб.

Ежегодные эксплуатационные издержки по (4.3).

_{И = 0.088*640000*1.7+6319 = 102,063 тыс.руб.}

_{Так как трансформатор не перегружается количество недоотпущенной электроэнергии за сутки равно нулю.}

_{Fэ = 0}

_{Следовательно количество недоотпущенной электроэнергии за год так же равно нулю.}

_{Эн = 0}

_{Стоимость недоотпущенной электроэнергии за год не учитываем, т.к. Эн=0.}

_{Минимум расчетных затрат по исходному варианту по (4.1).}

З = 0.12*640000*1.7+102063 = 232,623 тыс.руб.

Данные расчета сводим в табл. 4.1.

3.2.2 Расчет проектируемого варианта с трансформаторами

S_ном = 6,3 МВА

Количество потерянной электроэнергии в обмотке высшего напряжения трансформатора по (4.6).

_{ДЭм110 = 0.5*365*0.058*37,092 / 6,32 = 367,07 МВт*ч}

Количество потерянной электроэнергии в магнитопроводе по (4.5).

_{ДЭст = 8760*2*0.017 = 297,8 МВт*ч}

Стоимость ежегодно потерянной электроэнергии трансформаторов по (4.4).

Ипот = 0.01*297800+0.012*367070 = 7,382 тыс.руб.

Ежегодные эксплуатационные издержки по (4.3).

_{И = 0.088*550000*1.7+7382 = 89,662 тыс.руб.}

_{Количество недоотпущенной электроэнергии за сутки равно нулю, т.к. трансформатор не перегружается.}

_{Fэ = 0 МВт}

_{Следовательно количество недоотпущенной электроэнергии за год так же равно нулю.}

_{Эн = 0 МВт}

_{Стоимость недоотпущенной электроэнергии за год не учитываем, т.к. Эн=0.}

_{Минимум расчетных затрат по проектному варианту по (4.1).}

З = 0.12*550000*1.7+89662 = 201,862 тыс.руб.

_{Данные расчета сводим в табл. 4.1.}

Годовой экономический эффект составит:

(4.12)

(руб)

Таблица 4. 1.

_{Сводная таблица расчетных параметров.}

Параметр	Исходный вариант	Проектный вариант
Капитальные вложения, руб.	640000	550000
Стоимость ежегодно потерянной эл.эн., руб.	6319	7382
Эксплуатационные издержки, руб.	102063	89662
Расчетные затраты, руб.	232623	201862
Годовой экономический эффект, руб.		30761

Производим сравнение двух вариантов по (4.10).

ДЗ = (232623 - 201862)*100% / 232623 = 13,2 %

DЗ > 5% , минимальные расчетные затраты в проектном варианте, принимаем вариант с трехобмоточными трансформаторами мощностью 6,3 МВА.

5. РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ

Исходные данные для расчета:

Сопротивление системы берем из данных ДОАО “Костромаэнерго”.

Трансформаторы:

Трансформатор 1: ТМТН 6300/110

кВА; кВт; кВт;
