Защита выполняется на базе реле типа ДЗТ-11.

1. Для напряжения 220 кВ:

Первичный номинальный ток:

Iвн = = 100,4 А.

Трансформаторы тока КТТ = 100/5 -схема соединения трансформаторов тока ;

Вторичный номинальный ток в плечах защиты:

Iвн2 = = 8,7 А.

1. Для напряжения 6 кВ:

Первичный номинальный ток:

Iнн = = 3666,4 А.

Трансформаторы тока КТТ = 4000/5 -схема соединения трансформаторов тока неполная Y;

Вторичный номинальный ток в плечах защиты:

Iнн2 = = 4,6 А

1. Ток срабатывания защиты:

Iсз =Кн ∙ Iвн =1,5 ∙ 100,4 = 150,6 А

где Кн =1,5 –коэффициент надежности.

1. Ток срабатывания реле на не основной стороне:

Iср.не осн. = = 13,04 А

1. Число витков обмотки не основной стороны:

Wне осн. = = 7,67 витка

Принимаем Wнеосн. =8 витков

где FСР = 100 А –магнитодвижущая сила срабатывания реле при отсутствии торможения [15].

1. Ток срабатывания реле на не основной стороне при Wне осн :

Iср.не осн. = = 12,5 А

1. Число витков обмотки основной стороны:

Wосн. = = 15,1 витка

Принимаем Wосн. =15 витков

1. Первичный расчетный ток небаланса для определения витков тормозной обмотки:

Iнб =( + Uрпн%+ )∙ Iк = (0.1 + 0.16 + ) ∙ 323,2 =86,2 А

где = 0,1 –относительное значение тока намагничивания

Uрпн% = 0,16 –половина суммарного диапазона регулирования под напряжением

Iк = 323,2 А – периодическая составляющая при внешнем коротком замыкании, приведенная к напряжению обмотки высшего напряжения

1. Число витков тормозной обмотки :

Wтор. = = 8,1 витка

Принимаем ближайшее большее Wтор. = 8 витка

где tg = 0,75 –тангенс угла наклона к оси абсцисс касательной тормозной характеристики.

2. Коэффициент чувствительности :

Кч = = 1,86

КЧ 1,5 – условие ПУЭ выполняется.

Максимальная токовая защита трансформаторов.

Дополнительно к дифференциальной защите устанавливается действующая на отключение с выдержкой времени максимальная токовая защита, выполненная на реле тока типа РТ-40 и реле времени типа ЭВ-100.

Ток срабатывания реле максимальной токовой защиты выбирается с учетом отстройки от номинального тока, в зависимости от тока срабатывания защиты:

1. Для стороны напряжения 220 кВ:

Ток срабатывания защиты:

IС.З. = = 191,9 А

где КН = 1,25 –коэффициент надежности для реле РТ-40, при действии защиты на отключение [4].

КВ = 0,85 –коэффициент возврата реле РТ-40 [4].

КСМЗ = 1 –коэффициент самозапуска [4].

1,3 -коэффициент, учитывающий возможную перегрузку при аварии

Ток срабатывания реле:

По току срабатывания выбирается тип реле:

Выбираем реле РТ – 40/20 [15]

Ток срабатывания реле: IСР = 5…20 А

Уставка срабатывания реле 16,6 А (обмотки соединены параллельно).

Выбираем реле ЭВ – 134 [16]

Пределы уставок: t = 0,5…9 с

Уставка по выдержке времени 1 с.

Коэффициент чувствительности:

КЧ 1,5 – условие ПУЭ выполняется.

1. Для стороны напряжения 6 кВ:

Ток срабатывания защиты:

IС.З. = = 7009,3 А

Ток срабатывания реле:

По току срабатывания выбирается тип реле:

Выбираем реле РТ – 40/10 [15]

Ток срабатывания реле: IСР = 2,5…10 А

Уставка срабатывания реле 8,76 А (обмотки соединены параллельно).

Выбираем реле ЭВ – 134 [16]

Пределы уставок: t = 0,5…9 с

Уставка по выдержке времени 0,5 с.

Коэффициент чувствительности:

КЧ 1,5 – условие ПУЭ выполняется.

Газовая защита

Газовая защита получила широкое распространение в качестве весьма чувствительной защиты от внутренних повреждений трансформаторов. основанная на использовании явлений газообразования. Образование газа является следствием разложения масла и других изолирующих материалов под действием электрической дуги при витковых замыканиях и при "пожаре стали". Электрическая дуга возникает и при многофазных коротких замыканиях в обмотках. Поэтому газовая защита является универсальной защитой от всех внутренних повреждений трансформатора.

Также в трансформаторах могут возникнуть так называемые ненормальные режимы работы, обусловленные внешними короткими замыканиями и перегрузками. В этих случаях в обмотках трансформатора появляются большие токи (сверхтоки).Длительный перегруз трансформатора недопустим так как в этом режиме выделяется повышенное количество тепла, что неудовлетворительно сказывается на изоляции обмоток.

Длительность допустимой перегрузки регламентируется ПУЭ. При наличии дежурного персонала защита выполняется на сигнал, на подстанциях без дежурного персонала защита от перегрузки действует на разгрузку или отключение.

Газовая защита, как указывалось выше, основана на использовании явления газообразования в баке повреждённого трансформатора. Интенсивность газообразования зависит от характера и размеров повреждения. Это даёт возможность выполнить газовую защиту, способную различать степень повреждения, и в зависимости от этого действовать на сигнал или отключение.

Основным элементом газовой защиты является газовое реле, устанавливаемое в маслопроводе между баком и расширителем. Ранее выпускалось поплавковое газовое реле ПГ-22 , теперь выпускается более совершенное реле РГЧЗ-66 с чашечкообразными элементами.

Достоинства газовой защиты: высокая чувствительность и реагирование практически на все виды повреждения внутри бака; простота выполнения, а также способность защищать трансформатор при недопустимом понижении уровня масла по любым причинам. Наряду с этим защита имеет ряд существенных недостатков, основной из которых - не реагирование её на повреждения расположенные вне бака, в зоне между трансформатором и выключателем. Зашита может подействовать ложно при попадании воздуха в бак трансформатора, что может быть, например, при доливке масла, после ремонта системы охлаждения и в ряде других случаев. Возможны также ложные срабатывания защиты на трасформаторах, установленных в районах, подверженных землетрясениям. В таких случаях допускается возможность перевода действия отключающего элемента на сигнал. В связи с этим газовую защиту нельзя использовать в качестве единственной защиты трансформатора от внутренних повреждений.

Газовая защита обязательна для трансформаторов мощностью кВА. Допускается устанавливать газовую защиту и на трансформаторах меньшей мощности. Для внутрицеховых подстанций газовую защиту следует устанавливать на понижающих подстанциях практически любой мощности, допускающих это по конструкции, независимо от наличия другой быстродействующей защиты.

8.5 ЗАЩИТА ОТ ОДНОФАЗНОГО ЗАМЫКАНИЯ НА ШИНАХ 6 кВ.

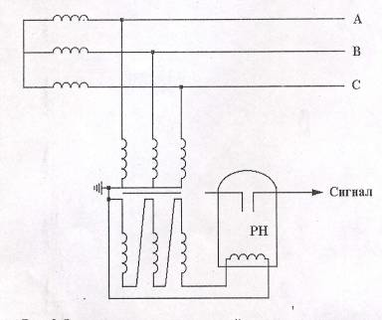

Защита выполнена с помощью реле подключенного к вторичной обмотке трансформатора напряжения типа НТМИ-6-66 установленного на шинах 6 кВ ГПП, которая имеет соединение по схеме разомкнутого треугольника (в нормальном режиме геометрическая сумма всех токов равна нулю). При однофазном замыкании через реле проходит ток, вызванный наличием напряжения во вторичной обмотке трансформатора напряжения, так как напряжение одной фазы будет равно нулю. Сети 6 кВ выполнены с изолированной нейтралью, имеют малые токи замыкания на землю, а потому защита от однофазного замыкания в шинах 6 кВ выполняется с действием на сигнал.

где Kнад=1,2 Uнб=10-15В; =12 В.

8.6 УСТРОЙСТВА АВТОМАТИКИ

8.6.1 УСТРОЙСТВА УПРАВЛЕНИЯ, ИЗМЕРЕНИЯ И СИГНАЛИЗАЦИИ В ЭЛЕКТРОКОТЕЛЬНОЙ И НА ГПП

В соответствии с суточными и сезонными изменениями электрических нагрузок, а также с осмотрами, профилактическими испытаниями и ремонтами сетевого, станционного и подстанционного оборудования в системах электроснабжения промышленных предприятий постоянно производятся операции включения и отключения выключателей и других аппаратов. Такие же операции требуются и в аварийных и послеаварийных режимах для восстановления питания приемников электроэнергии.

Коммутационные операции в системах электроснабжения могут производиться оперативным персоналом или автоматически. В обоих случаях могут применяться местные, дистанционные и телемеханические средства управления. Системы и средства управления выбираются на основании технико-экономических расчетов с учетом стоимости аппаратуры управления и связи, затрат на обслуживание, экономического ущерба, возникающего в производственных установках при перерывах электроснабжения. Из приведенных факторов наиболее существенным может оказаться ущерб от перерывов электроснабжения при недостаточно быстром восстановлении питания приемников. Поэтому на промышленных предприятиях, в случаях аварийного отключения источников электроэнергии, линий питания, предусматривается автоматическое восстановление питания, путем автоматического повторного включения (АПВ) и автоматического включения резерва САВР).

Включение и отключение трансформаторов, генераторов, источников реактивной мощности, линий при изменениях нагрузки, предпринимаемые для обеспечения наиболее экономичного режима работы системы электроснабжения, также могут производиться автоматически для уменьшения затрат эксплуатации. То же самое относится к отключению и подключению приемников, предпринимаемым в целях регулирования электрических нагрузок.

Для координации автоматического включения и отключения элементов системы электроснабжения предприятия может оказаться целесообразным создание автоматизированной системы управления электроснабжением, входящей в качестве одной из составных частей в автоматизированную систему управления предприятием (АСУП).

Наряду с централизованной системой автоматизации могут оказаться целесообразными местные системы и устройства автоматики; это в особенности относится к АПВ и АВР. Независимо от степени автоматизации управления электроснабжением всегда должна быть сохранена возможность производства включений и отключении элементов системы электроснабжения оперативными ремонтным персоналом, причем в случаях, когда эти операции предусматривается производить средствами дистанционного управления или телеуправления, всегда должна сохраняться возможность местного управления, необходимого, например, во время ремонтных и наладочных работ.

Для управления системой электроснабжения или ее отдельными звеньями необходимы данные о состоянии коммутационной аппаратуры и об электрических величинах, характеризующих режим работы объектов управления. Для этого применяются соответствующие устройства сигнализации и измерения, включающие в себя показывающие и самопишущие приборы и узлы.

Устройства управления, сигнализации и измерения обычно сосредоточиваются на пунктах управления объектами системы электроснабжения, главным из которых является диспетчерский пункт управления электроснабжением предприятия.

В настоящей главе коротко рассматриваются те вопросы управления, сигнализации, измерения и диспетчеризации, которые, не входят в другие профилирующие или базовые курсы специальности. Коротко рассматриваются также переходные процессы в системе электроснабжения, возникающие при кратковременных перерывах электропитания.

8.6.2 УПРАВЛЕНИЕ ВЫКЛЮЧАТЕЛЯМИ ВЫСОКОГО НАПРЯЖЕНИЯ
